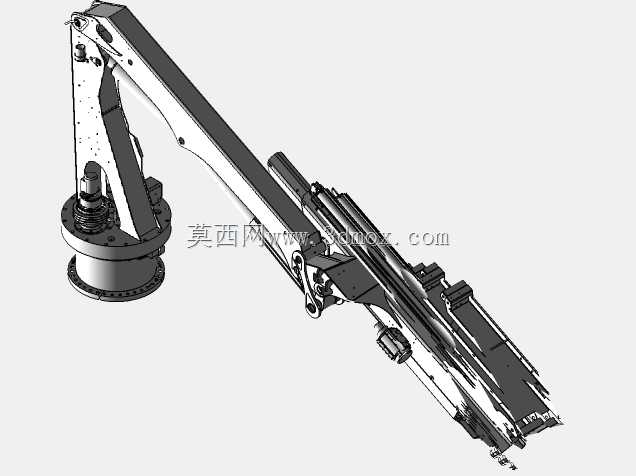

六轴铰接式工业搬运作业机械臂结构

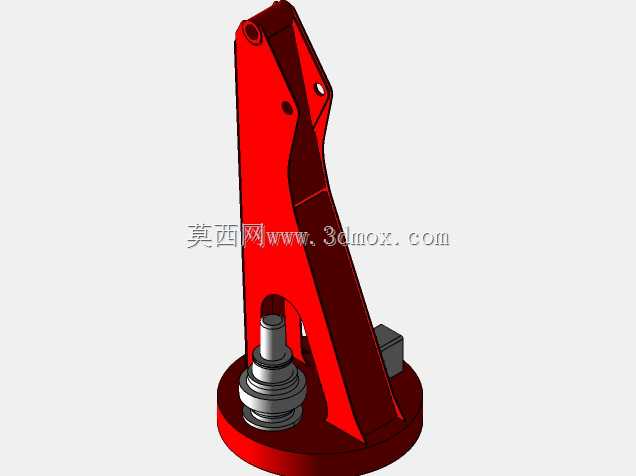

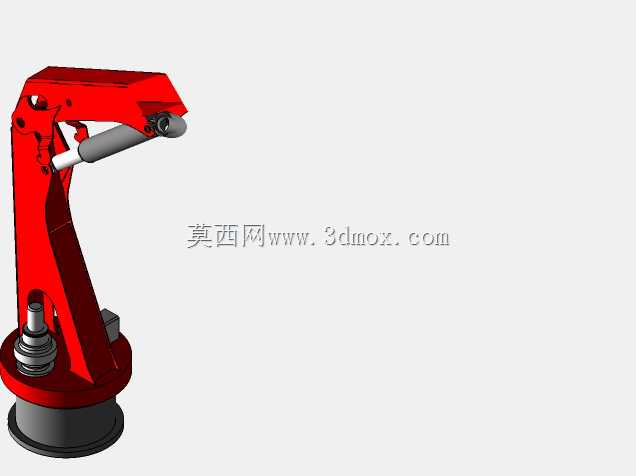

　　这款铰接式机械臂的结构设计，核心围绕中负载工位的柔性作业需求展开，在汽车零部件焊装线、3C电子装配工位、五金件上下料场景中都能适配，其关节布局采用经典的六自由度铰接方案，底座回转支承承载整个臂体的倾覆力矩，大臂与腰座的铰接点位置经过反复调校，在保证最大伸展距离的同时，将臂体重心尽量向回转中心收拢，降低高速启停时的转动惯量，避免伺服电机过载。从安装边界来看，底座采用圆形法兰安装结构，法兰面预留的螺栓孔位适配常见的地面预埋钢板、工装台架安装标准，安装时需保证底座法兰平面的平面度公差不超过0.1mm，否则长期回转运行会加剧支承轴承的偏磨，缩短维护周期。大臂内部的走线腔采用分腔设计，动力线缆与信号线缆分别走独立的走线槽，

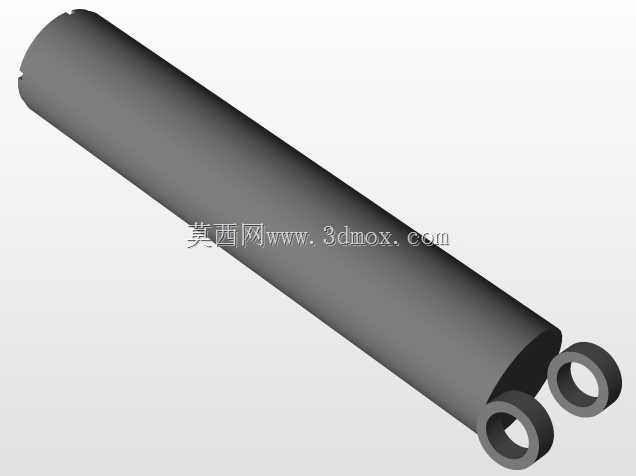

　　避免臂体俯仰运动时线缆互相摩擦产生破损，同时关节处的线缆预留了足够的弯曲余量，在臂体达到最大俯仰角度时，线缆的弯曲半径仍大于线缆直径的10倍，符合工业设备线缆布线的安全规范。小臂末端的法兰接口遵循通用的工业机械臂末端执行器安装标准，可快速适配夹爪、吸盘、焊枪、打磨头等不同作业工具，法兰端面的定位销孔保证工具换装时的重复定位精度，无需每次换装后重新标定坐标系。驱动布局上，大臂俯仰关节采用液压缸辅助支撑的结构，在承载大负载伸展时，液压缸可分担伺服电机的输出扭矩，避免臂体出现点头抖动，尤其在搬运较重的金属工件时，液压支撑的阻尼特性可吸收运动过程中的冲击振动，提升作业稳定性。腕部三个关节采用紧凑的同轴布局，

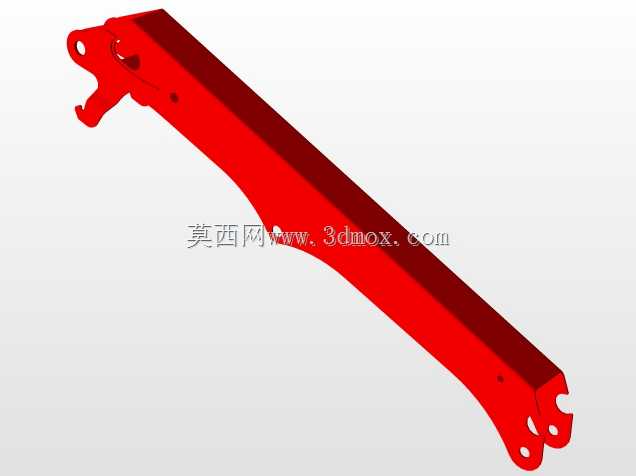

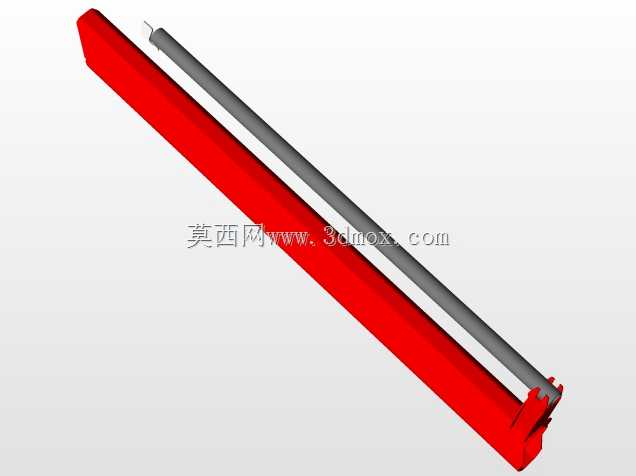

　　将驱动电机尽量布置在小臂靠近大臂的一侧，降低腕部末端的重量，提升末端运动的响应速度，在进行精密装配作业时，腕部的关节间隙控制在0.02mm以内，保证末端轨迹的重复定位精度满足工位要求。在实际产线应用中，这类机械臂可配合输送线完成工件的转序搬运，也可固定在机床旁完成毛坯件上料、成品件下料的循环作业，相比直角坐标机械手，其铰接结构的运动灵活性更强，可绕过设备障碍物完成复杂轨迹的作业，在狭窄的工位空间内也能完成多维度的动作，不需要占用过大的安装场地。设计过程中对臂体的截面形状做了拓扑优化，大臂采用箱型焊接结构，在受力集中的铰接部位做了加厚加强筋处理，非受力区域做了减重挖孔，在保证臂体整体刚性的前提下降低了整体自重，

　　减少了底座回转支承的承载负荷。关节处的密封结构采用多层迷宫密封配合橡胶密封圈，可阻挡车间内的焊接烟尘、金属切削碎屑进入关节轴承内部，适配多粉尘、多油污的车间作业环境，日常维护时只需定期在注油嘴加注润滑脂即可，不需要频繁拆解关节做清洁。臂体的运动行程覆盖了从底座近旁到最大伸展半径的半球形作业范围，在垂直方向可实现从地面安装面到上方最大举升高度的物料转运，作业范围无死角，可覆盖单台机床或者小型装配工位的全部作业点位，不需要额外增加外部行走轴即可满足常规工位的作业需求。
