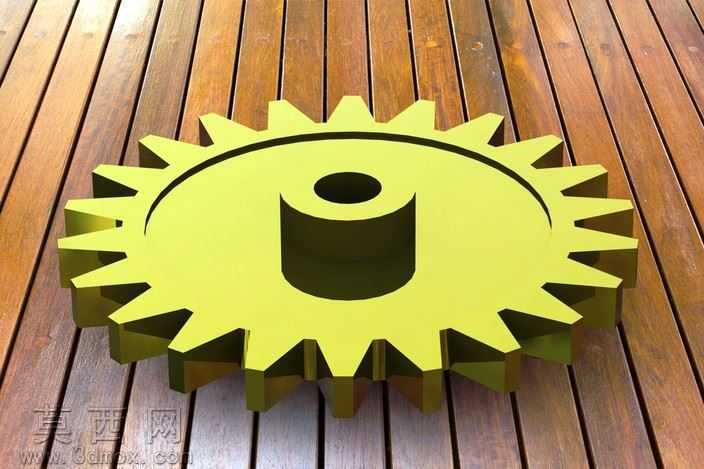

标准直齿圆柱传动齿轮三维设计作品

本作品为标准直齿圆柱齿轮的三维参数化建模成果，建模过程严格遵循渐开线圆柱齿轮的齿廓成型原理，首先通过三维建模软件的草图绘制功能，基于齿轮模数、齿数、压力角等核心设计参数，精准绘制出单齿的渐开线齿廓曲线，通过齿根圆角过渡处理避免应力集中问题，再利用圆周阵列功能完成全部轮齿的均匀排布，确保每个轮齿的齿形精度、齿距偏差均符合通用机械传动的设计公差要求。模型主体结构包含外缘均匀分布的轮齿、中间的轮毂基体以及中心的安装轴孔，轴孔处设计有键槽结构，用于实现与传动轴的周向固定，传递旋转扭矩，轮毂与轮齿之间的辐板部分采用等厚设计，在保证结构强度的前提下尽可能降低零件自重，减少传动过程中的转动惯量。材质渲染阶段选用工程塑料与结构钢两种常用齿轮材质进行效果呈现，黑色哑光材质模拟尼龙注塑齿轮的表面质感，金属质感材质则还原调质处理钢制齿轮的金属光泽，渲染过程中添加了柔和的环境光与定向光源，清晰展现轮齿的齿面弧度、齿根过渡曲面以及轴孔内壁的加工细节，模型的所有倒角、圆角特征均按照机械加工工艺要求设置，无尖锐棱角，符合实际零件的加工可行性。设计思路上以通用传动场景的适配性为核心，该齿轮可直接用于小型减速装置、玩具传动结构、轻工机械的动力传递环节，建模过程中保留了参数化修改接口，可通过调整模数、齿数、齿宽、轴孔直径等核心参数快速生成不同规格的同类型齿轮，大幅提升同类零件的设计效率，模型的几何特征完整，无破面、重叠面等建模缺陷，可直接用于装配验证、运动仿真、工程图导出等后续设计环节，能够帮助设计人员快速完成传动系统的方案搭建与干涉检查，缩短产品开发周期。
