销轴式转向节连接结构三维建模作品

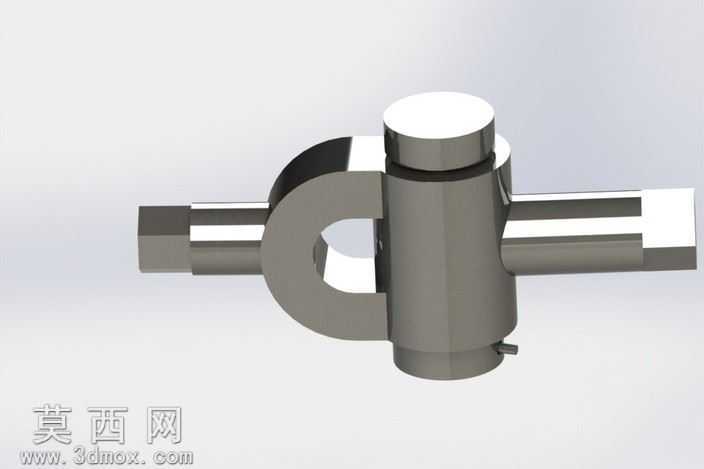

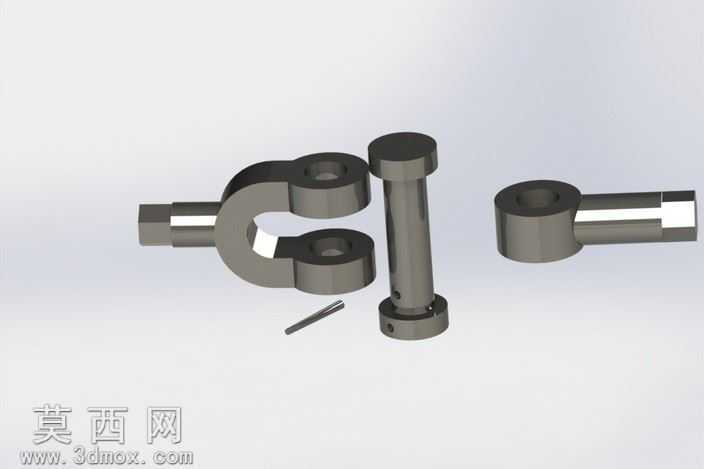

本作品为销轴式转向节铰接连接结构的三维建模成果，建模阶段严格遵循机械铰接件的实际装配逻辑开展设计，首先完成各组成零件的独立参数化建模：包含叉形接头、单耳接头、连接销轴、锁紧开口销四个核心零件，建模过程中对叉形接头的双耳同轴度、单耳接头的销孔配合公差、销轴的轴肩定位尺寸、开口销的锁紧槽位置均做了精准的参数约束，确保各零件间的装配间隙符合机械设计的配合要求，避免出现装配干涉问题。材质与渲染环节，针对不同零件的实际应用材质做了区分设置：金属结构件采用调质结构钢材质，渲染时调整金属粗糙度参数模拟机加工后的哑光金属质感，对销轴的圆柱面、接头的端面等机加工面做了轻微的高光处理，还原真实机械零件的表面质感；开口销采用弹簧钢材质，渲染时适当提高材质的金属反光度，区分其与主体结构件的材质差异。结构设计上，该铰接结构区别于传统的套筒插接式接头，两根被连接杆件可绕连接销轴实现一定角度的相对偏转，满足转向系统中杆件需随动偏转的工况需求，建模时特意保留了零件间的转动自由度间隙，可直观展示铰接结构的活动范围与运动逻辑。设计思路围绕转向传动系统的实际使用需求展开，优先保证连接结构的轴向载荷承载能力，叉形接头的双耳结构可均匀分散销轴传递的载荷，销轴端部的轴肩与开口销组合可实现可靠的轴向定位，防止工作过程中销轴脱出引发连接失效，整体建模过程兼顾了结构的功能性展示与装配关系的直观呈现，可用于机械结构教学、转向系统设计参考等场景。
