环面弧面球形蜗杆齿部结构

　　在重载传动设备的动力传递环节，这类弧面环面蜗杆的应用场景覆盖了冶金设备的主传动辊道、矿山输送设备的减速单元、重型机床的分度进给机构，相比普通圆柱蜗杆，它的啮合接触线分布更合理，齿面间的相对滑动方向更利于形成流体动压润滑油膜，能在同等中心距条件下承载更高的输入扭矩，同时传动效率比普通圆柱蜗杆提升15%以上，长期运行的齿面磨损量也更低。从实际设备用途来看，这类蜗杆通常和配套的蜗轮组成蜗杆副，用在需要大传动比、传动平稳无冲击、反向自锁需求的传动链中，比如起重设备的起升机构、电梯的曳引减速单元、自动化生产线的精密分度转台，都能看到这类蜗杆副的应用，尤其是在需要反向自锁的场景中，它的齿面啮合包角更大，自锁可靠性比普通蜗杆更有优势，不会因为负载波动出现反向滑移的问题。

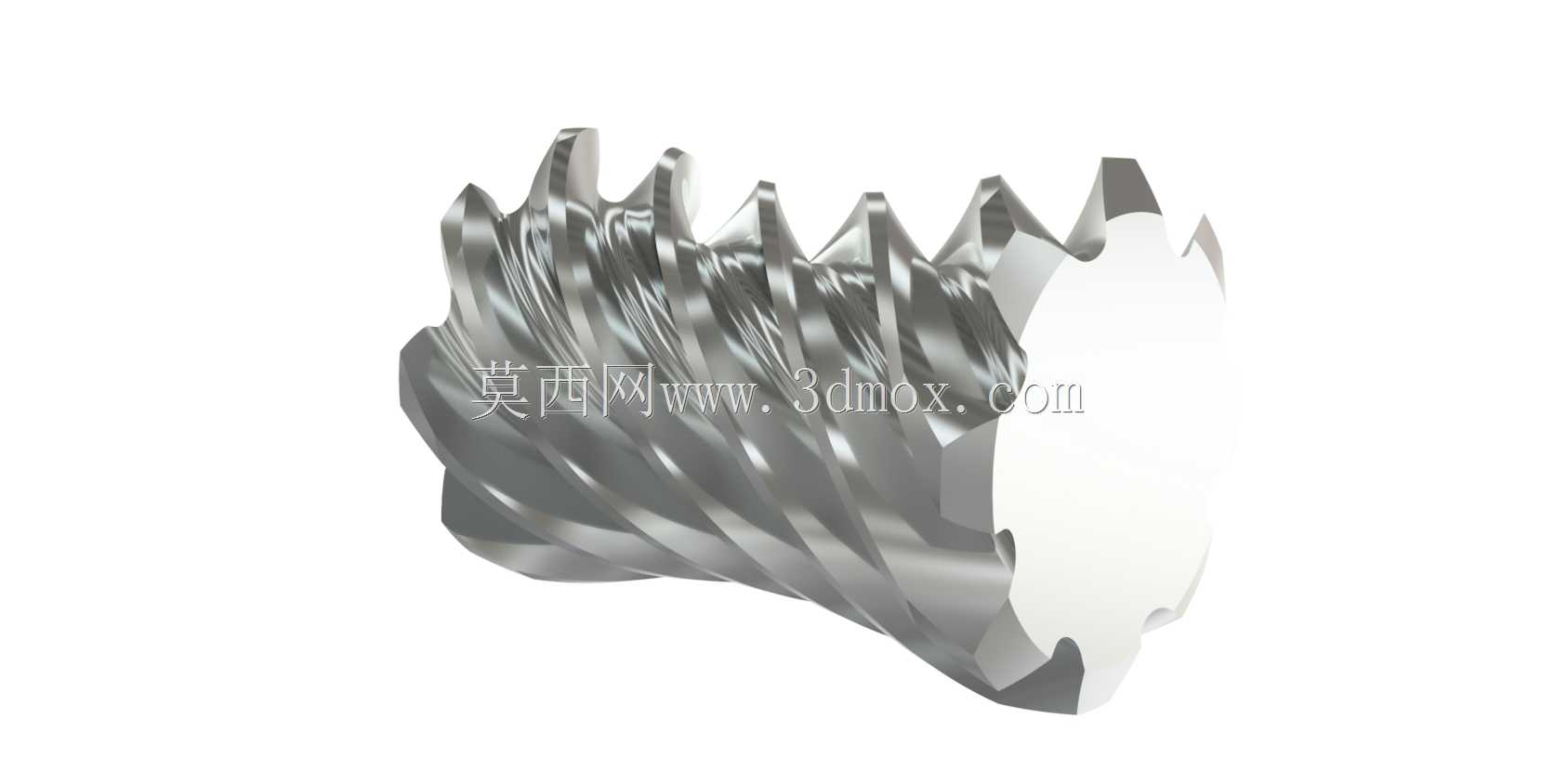

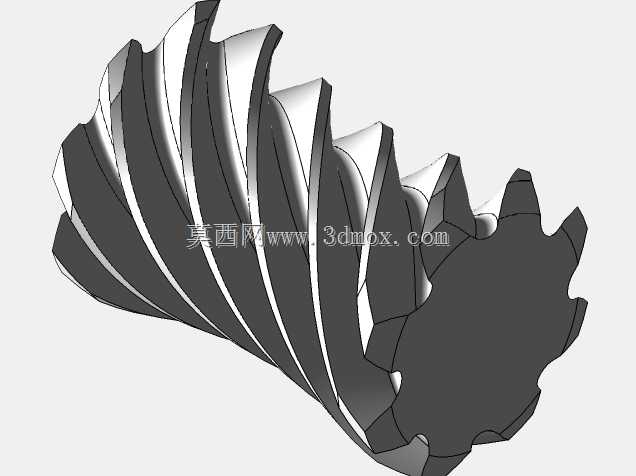

　　从产品功能特性来看，这个球形蜗杆的齿部采用了空间包络曲面成型，齿形从啮入端到啮出端是连续变化的空间曲面，每个齿的法向齿厚沿着齿宽方向渐变，啮合过程中同时参与啮合的齿对数能达到普通圆柱蜗杆的2-3倍，载荷被均匀分散到多个啮合齿面上，单齿承受的接触应力大幅降低，因此抗点蚀、抗胶合的能力更强，适合在连续重载、冲击负载的工况下长期运行。齿面的曲面成型是这类蜗杆设计的核心难点，普通的二维工程图无法完整表达齿面的空间坐标，必须通过三维建模完成齿面的精准构建，才能为后续的数控加工、齿形检测提供准确的数字模型，避免加工出来的蜗杆和蜗轮啮合时出现接触区偏移、齿面干涉、传动卡滞的问题。

　　在设计思路上，这类蜗杆的建模首先要确定传动的基本参数，包括中心距、传动比、蜗杆头数、蜗轮齿数、齿形角、分度圆直径这些核心参数，再根据啮合原理计算出蜗杆齿面的空间坐标点集，通过曲面拟合的方式生成连续的齿面曲面，再通过阵列、布尔运算完成整体齿部结构的构建。建模过程中需要重点关注齿根过渡曲面的处理，不能出现应力集中的尖角，否则在重载交变载荷作用下，齿根位置容易萌生疲劳裂纹，最终导致断齿失效；同时要严格控制齿面的曲面光顺度，避免出现曲面褶皱、曲率突变的问题，否则后续数控加工时刀路会出现跳刀，加工出来的齿面粗糙度达不到设计要求，啮合时会出现异常磨损、传动噪音过大的问题。

　　从外形尺寸与安装边界来看，这类蜗杆的轴向安装尺寸需要和减速箱体的轴承位尺寸匹配，蜗杆两端的轴颈直径、轴伸长度、键槽尺寸都要符合对应安装接口的标准，齿部的最大外圆直径要预留足够的箱体装配间隙，避免装配时齿部和箱体内壁、密封件发生干涉。蜗杆的轴向定位尺寸需要严格控制，保证啮合时蜗杆的分度曲面和蜗轮的分度曲面准确相切，齿面接触区落在齿高中部位置，不能出现接触区偏啮入端或者偏啮出端的情况，否则会导致局部齿面应力过载，大幅缩短蜗杆副的使用寿命。在实际装配调试时，通常会在齿面涂抹红丹粉，通过转动蜗杆观察接触斑点的位置和大小，来调整蜗杆的轴向位置和蜗轮的中心距，确保接触斑点沿齿高、齿宽方向的占比符合设计要求，这也要求三维模型的齿形精度足够高，才能给后续的加工、装配、调试提供准确的参考依据，减少现场修配的工作量，缩短设备的装配调试周期。
