TO-39封装2N2905型PNP晶体管三维结构

　　在小功率信号放大、开关控制类电路的三维布局设计中，TO-39封装的PNP型晶体管是模拟电路板块常用的直插半导体器件，这类金属封装器件凭借可靠的气密性封装结构，在工业控制板卡、老式音频放大设备、军工级小信号处理模块中有着长期稳定的应用场景。做PCB板级三维装配的时候，很多新手容易忽略金属封装晶体管的安装边界，要么把引脚弯折半径设得太小留下应力断裂隐患，要么没给金属管帽预留足够的安全间距，导致后续装配时和周边贴片元件、散热结构发生干涉。

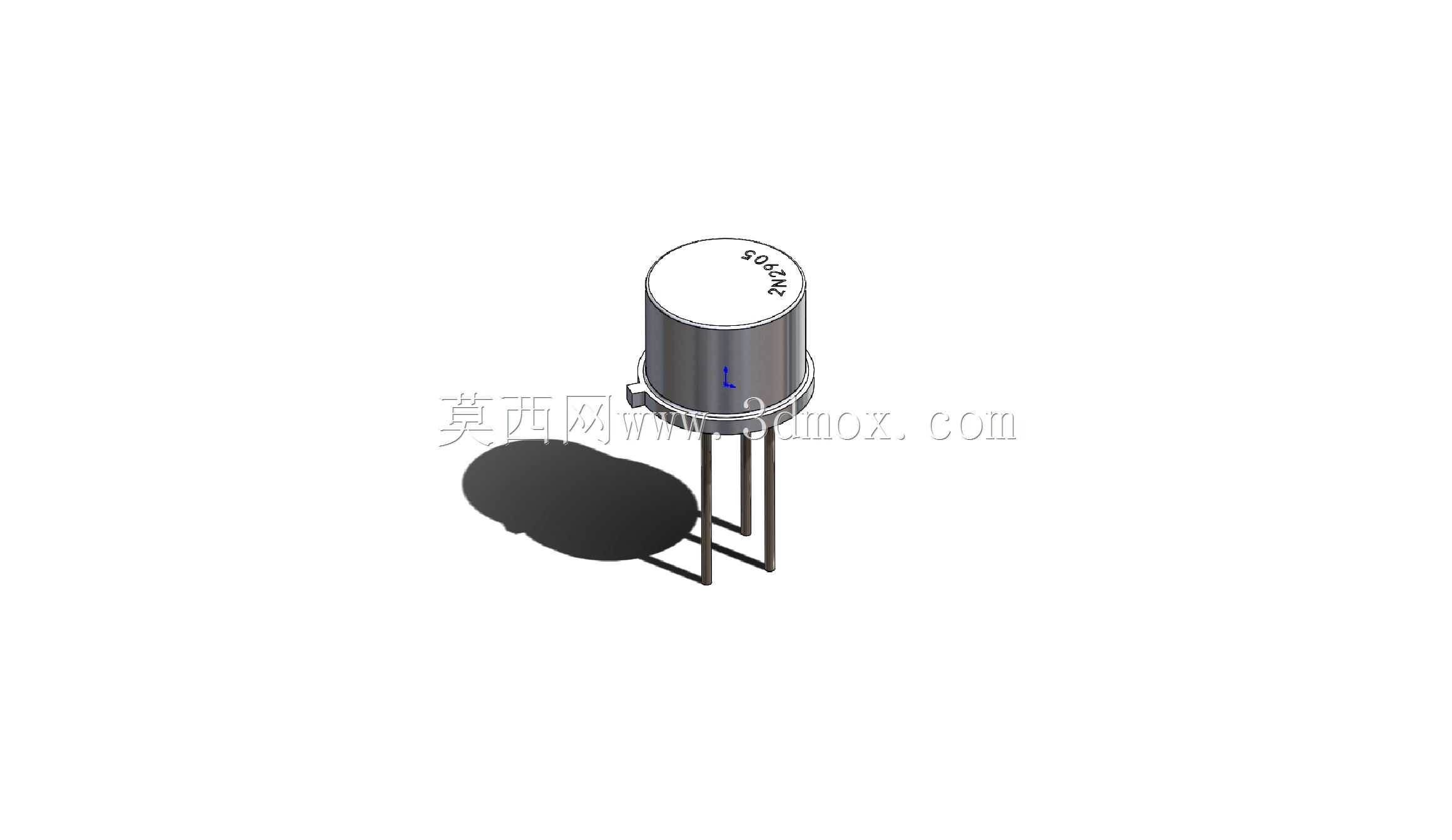

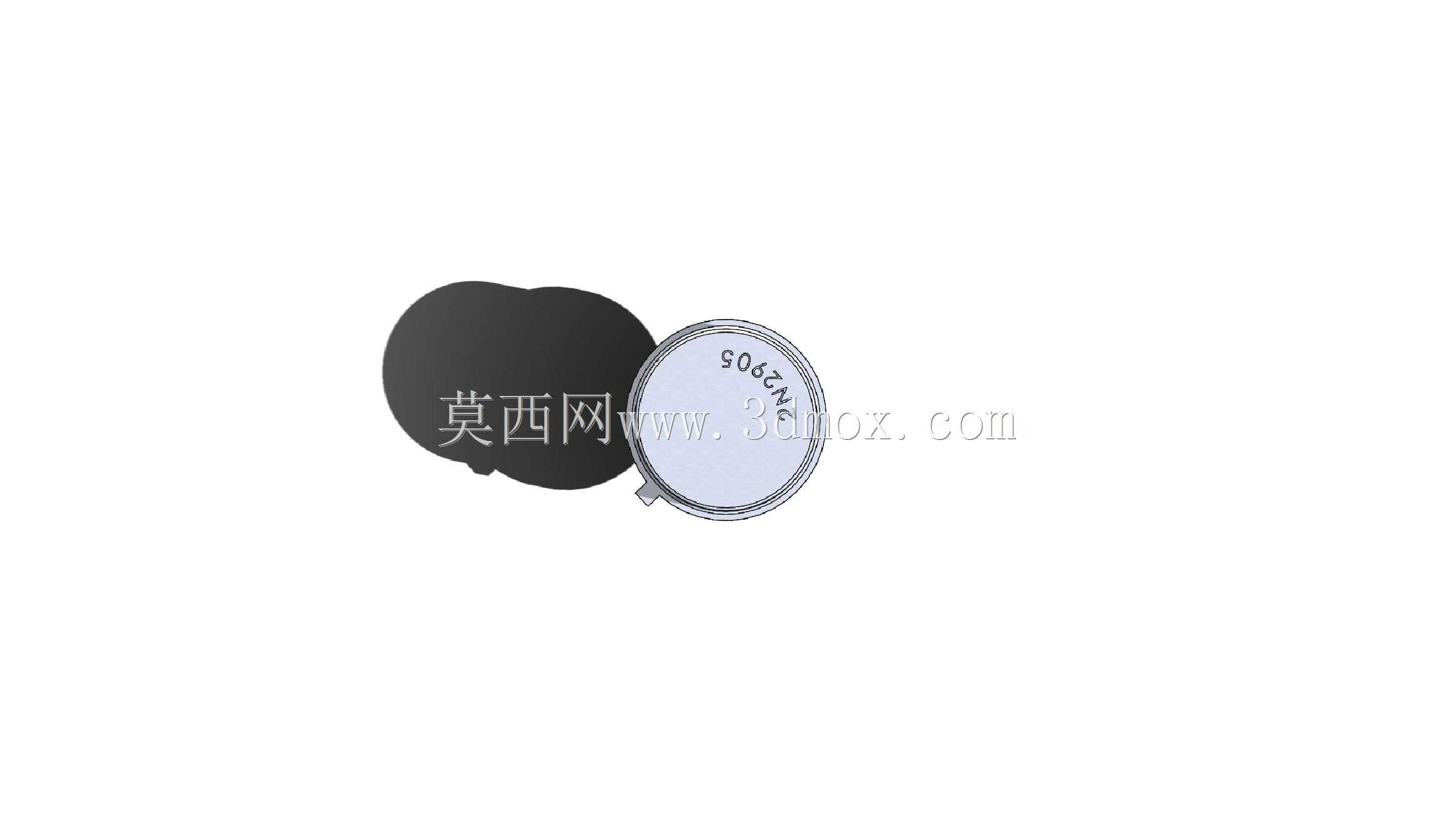

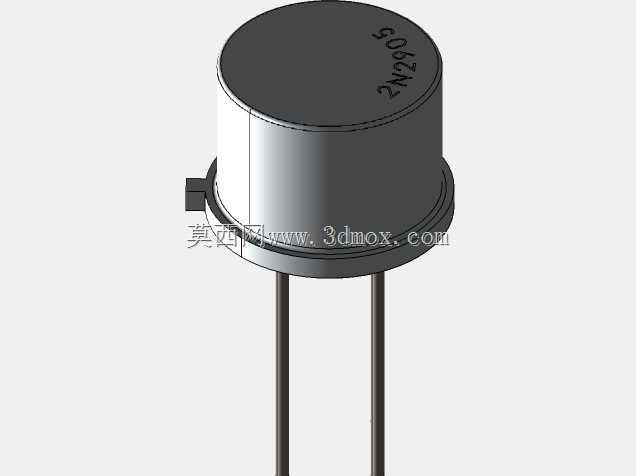

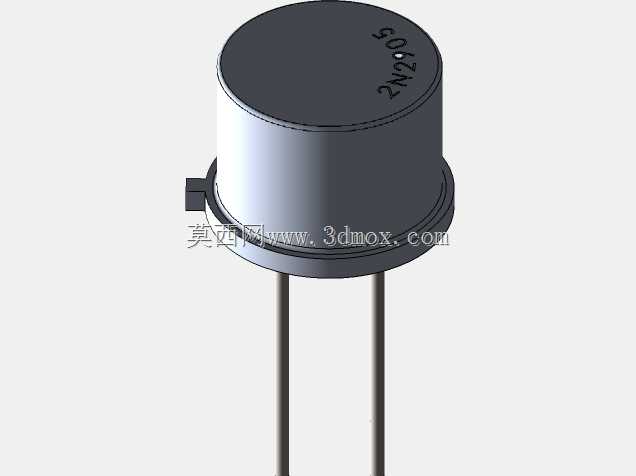

　　这款2N2905晶体管的三维结构完全还原了TO-39封装的实际形态，顶部圆形金属管帽的直径、管身高度都严格按照实物测绘尺寸建模，管帽表面的标识区域也做了对应还原，方便在整机BOM可视化核对的时候快速识别器件型号。三根直插引脚的线径、引脚间距完全匹配标准TO-39封装的焊盘孔位，引脚伸出管座的长度也留足了常规波峰焊工艺需要的插装余量，设计的时候不需要额外调整引脚长度就能直接适配厚度1.2-2.0mm的常规FR4电路板。

　　从设计思路上来说，建模的时候特意区分了管帽、管座、引脚三个不同的结构部分，金属管帽和管座的压合接缝位置做了细微的结构还原，没有做成一体化的光滑圆柱，更贴近实际器件的生产装配形态，做设备内部结构渲染的时候能呈现更真实的装配效果。金属封装的外壳本身具备一定的电磁屏蔽作用，在做高精度小信号采集电路的三维布局时，这个模型可以帮助工程师准确评估器件外壳和周边敏感信号走线的间距，避免金属外壳靠得太近引入信号干扰。

　　实际选型应用里，2N2905作为PNP型小功率晶体管，常和对应参数的NPN管组成互补推挽输出结构，用在音频前级放大、低压开关控制回路里，TO-39的金属封装相比塑料封装的同参数器件，耐温范围更宽，抗机械振动性能更好，在一些工况温度波动大、存在轻度振动的工业设备里，比塑封器件的长期可靠性更高。做三维结构校验的时候，要注意这类金属管帽的器件如果需要额外加装小型散热片，要在管帽周边预留至少1mm的径向空间，避免散热片装配后和周边的电解电容、电阻元件发生位置冲突。

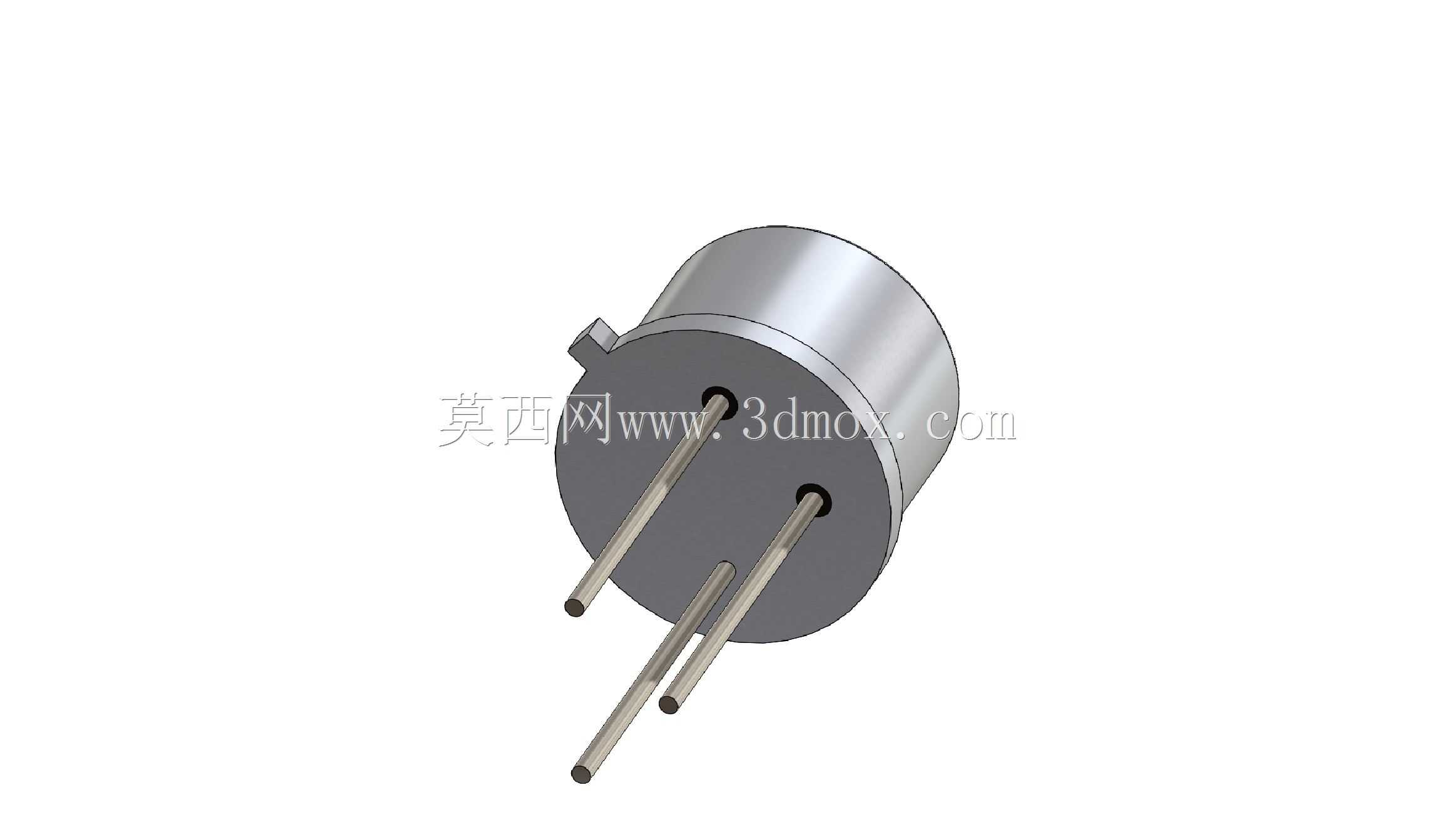

　　引脚的排布顺序也严格按照器件实际引脚定义做了对应，建模时保留了引脚根部的过渡结构，没有把引脚直接和管座做直角连接，符合实际器件的引脚成型工艺，在做引脚弯折成型的工艺模拟时，这个结构能帮助工艺人员准确计算引脚弯折的起始位置，避免弯折点太靠近管座导致密封结构被破坏，影响器件的气密性。很多刚接触板级三维设计的工程师，容易把TO-39封装和其他类似的小圆帽金属封装搞混，比如TO-18封装的管帽直径更小，引脚间距也有差异，这个模型的尺寸完全贴合2N2905对应的TO-39封装标准，导入PCB设计软件后可以直接和封装库的焊盘做对齐，不需要反复调整尺寸匹配度。

　　在做整机布线的三维检查时，这个模型可以帮助工程师提前发现器件高度和机箱内部加强筋、盖板之间的干涉问题，TO-39封装的晶体管整体高度不高，但如果是在薄型设备的内部布局里，还是要核对管帽顶部到上盖板的距离，留够至少0.5mm的安全间隙，避免装配时盖板压到管帽导致器件引脚受力脱焊。另外金属封装的器件外壳在部分应用场景里是需要接接地引脚的，建模时保留了管座和外壳的等电位结构特征，方便做电磁兼容性设计的时候，准确规划接地焊盘的位置和连接走线。
