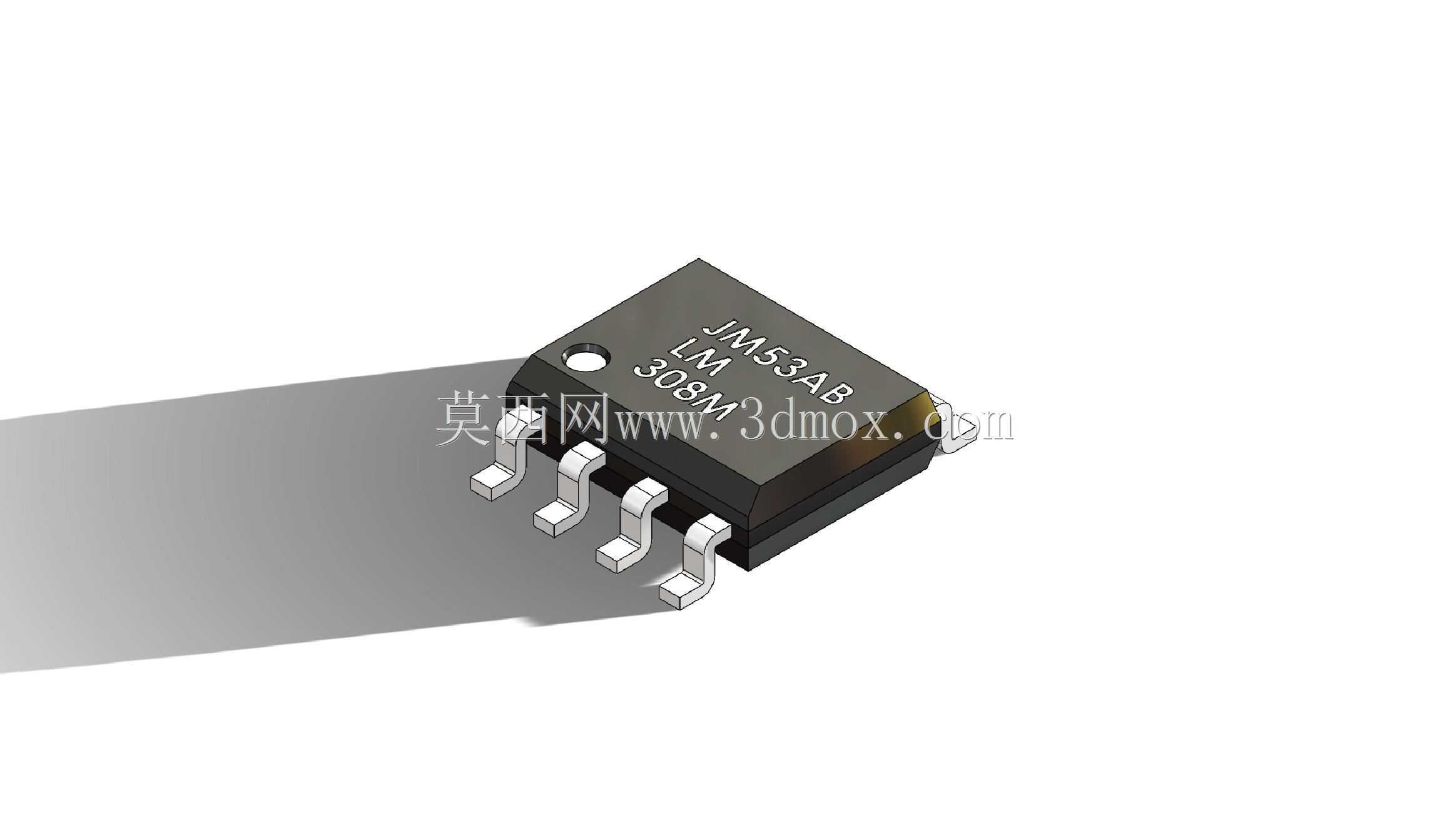

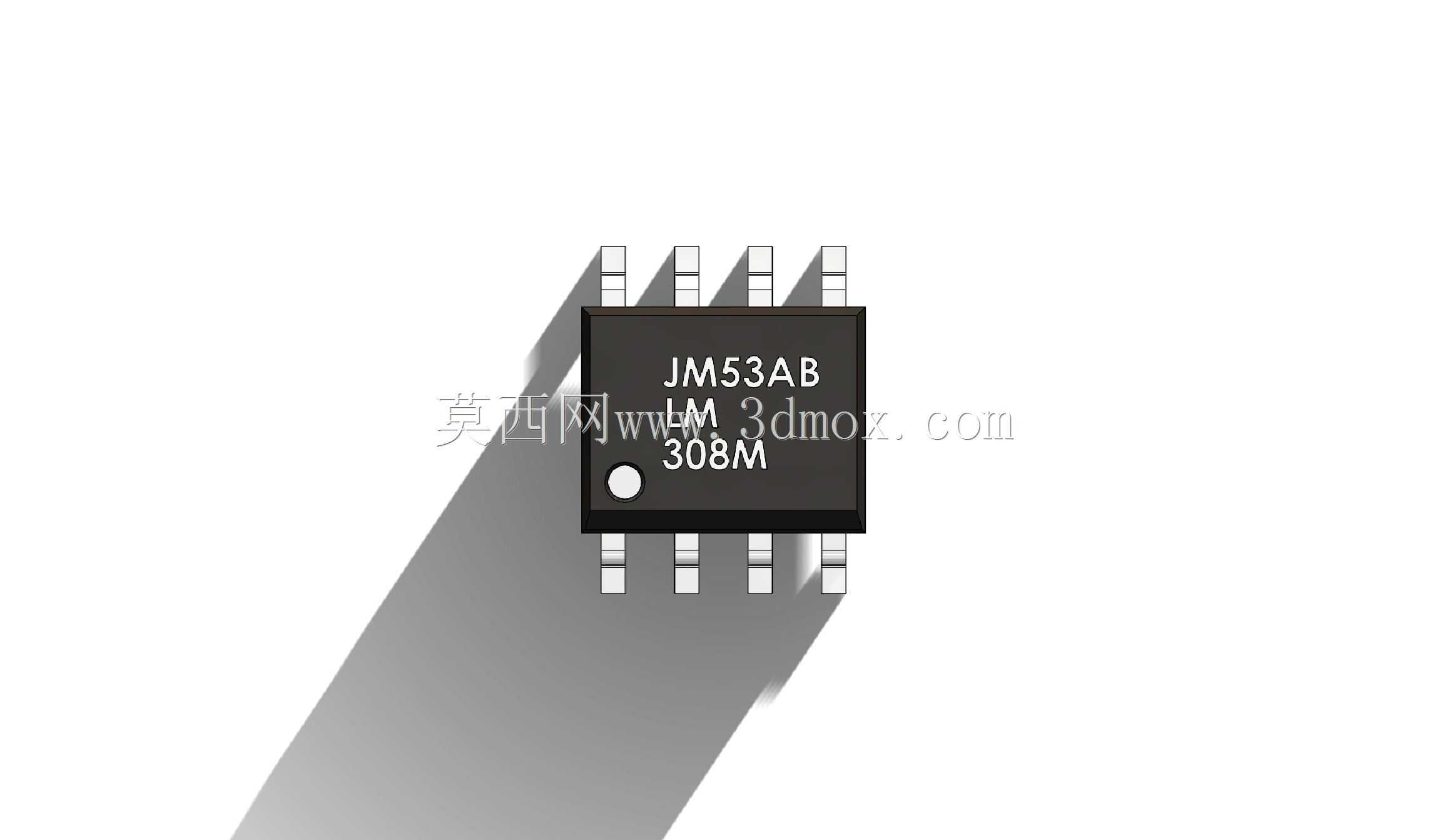

在消费电子、工业控制、仪器仪表的电路板设计环节中,表面贴装类运算放大器是模拟信号链路里的核心基础器件,这款SO-8封装的运算放大器三维模型,完全还原了量产器件的真实结构细节,可直接用于PCB布局干涉检查、整机装配仿真、产品结构展示等场景。做过板级结构设计的工程师都清楚,很多时候原理图设计完成后,PCB封装的丝印、焊盘尺寸如果和实际器件的本体外形、引脚成型尺寸存在偏差,回流焊过程中就容易出现立碑、偏移、虚焊等问题,甚至会因为器件本体高度超出壳体内部预留空间,导致整机组装时外壳无法扣合,这类问题在样机试产阶段排查起来往往要耗费大量时间,精准的三维器件模型能在设计阶段就提前规避这类干涉风险。这款SO-8封装的运放,

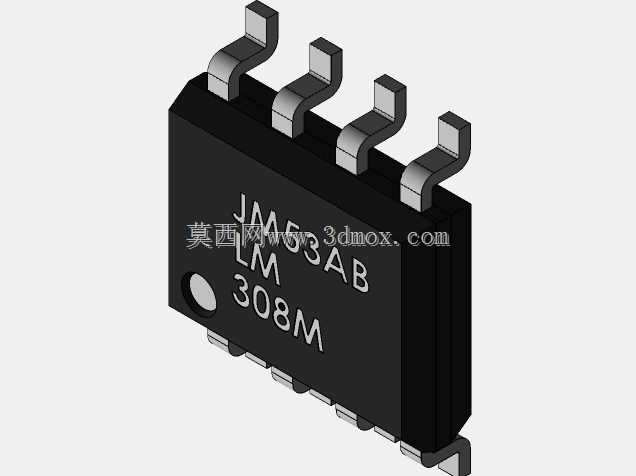

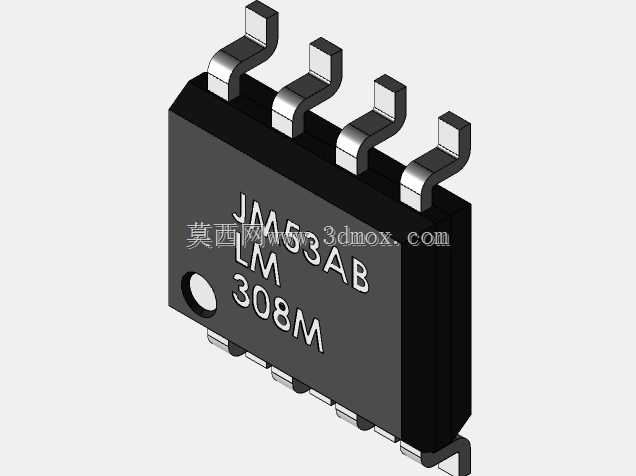

本体采用标准的小外形塑封结构,黑色环氧树脂封装本体的棱角、顶面的激光标识区域都做了写实还原,引脚为鸥翼型成型设计,每一个引脚的弯折角度、引脚宽度、引脚间距、引脚伸出本体的长度都严格参照行业通用的SO-8封装尺寸规范,引脚末端的共面度也符合表面贴装工艺的要求,不会出现模型引脚高低差过大导致仿真装配时焊盘匹配错位的问题。从设计思路上看,这类SO封装的器件之所以在行业内应用数十年仍占据主流,核心是在占用PCB面积、散热能力、焊接可靠性、加工成本之间找到了极佳的平衡点,8个引脚的排布刚好覆盖通用运算放大器的电源、输入、输出、补偿等常用引脚定义需求,既不会像更大的封装那样占用过多板上空间,也不会像超小型封装那样给手工焊接、返修带来过高难度,
不管是大批量回流焊生产,还是实验室手工焊样,都有很好的适配性。实际选型应用时,这款封装的运放可以适配绝大多数通用模拟信号调理场景,比如传感器信号的前置放大、有源滤波电路、信号比较电路、小功率驱动电路里都能见到它的身影,模型的本体高度、引脚与焊盘的贴合位置都按照实际焊接后的状态做了还原,在做整机热仿真的时候,也可以基于这个模型的本体材质、引脚导热路径设置对应的参数,评估器件长时间工作时的温升是否在允许范围内。很多刚接触结构设计的工程师容易忽略器件引脚的成型细节,实际上鸥翼型引脚的弯折弧度、引脚根部与本体的距离,直接影响焊接时的应力释放效果,如果模型把引脚做成直上直下的结构,在做板级振动仿真、温度循环仿真的时候,
就无法准确模拟引脚在应力作用下的形变情况,得出的仿真结果和实际情况会存在较大偏差,这款模型的引脚部分还原了真实的弯折圆弧过渡,没有生硬的直角弯折,能更贴近真实器件的力学特性。在安装边界方面,这款SO-8封装运放的本体宽度、长度、引脚跨距都符合JEDEC相关标准,布局时器件周边预留的焊接工艺空间、返修操作空间也可以参照这个模型的外轮廓进行预留,不需要额外再去查阅封装手册核对外形尺寸,能有效减少结构设计阶段的重复工作量。另外模型表面的标识区域也做了对应还原,在做产品装配可视化展示、生产作业指导书制作的时候,可以直接调用这个模型,不需要再额外做外观贴图处理,标识的位置、大小都和真实器件保持一致,能提升可视化内容的真实感。对于做三维元件库建设的工程师来说,这类标准封装的通用器件模型是元件库的核心组成部分,精准的模型不仅能提升设计效率,还能从源头减少因为器件尺寸不匹配导致的生产问题,尤其是在高密度电路板设计中,板上器件间距往往只有零点几毫米,任何一个器件的外形尺寸偏差,都可能导致整板布局需要重新调整,高精度的器件三维模型是高密度设计不可或缺的基础支撑。
- 全部评论(0)
- 模板大小: 2.15 MB
- 售价:5金币
- 下载次数: 101
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering
- 软件分类: 通用机械零部件
