家用DIY天文摄影长曝光仓门跟踪装置

　　这套装置核心面向业余天文观测与深空摄影场景，解决普通爱好者拍摄天体时长曝光受地球自转影响产生星点拖线的痛点，无需购置专业级赤道仪即可实现基础的天体跟踪拍摄，适配桌面级3D打印制作条件，核心硬件可通过常规五金渠道采购，大幅降低天文摄影的入门硬件门槛。整套装置的核心功能是抵消地球自转角速度带来的视运动偏差，让相机光轴能够持续对准目标天体，在数十秒到数分钟的长曝光过程中，保持星点、月面细节、彗星彗尾等拍摄目标的成像清晰度，避免背景恒星出现拉线模糊的问题，早年哈雷彗星观测时期不少爱好者就曾自制同类结构实现清晰成像，这套结构在原有简易跟踪架的基础上整合了红点瞄准具，大幅提升了前期寻星对准的效率。从结构设计逻辑来看，整套装置采用分体式布局，

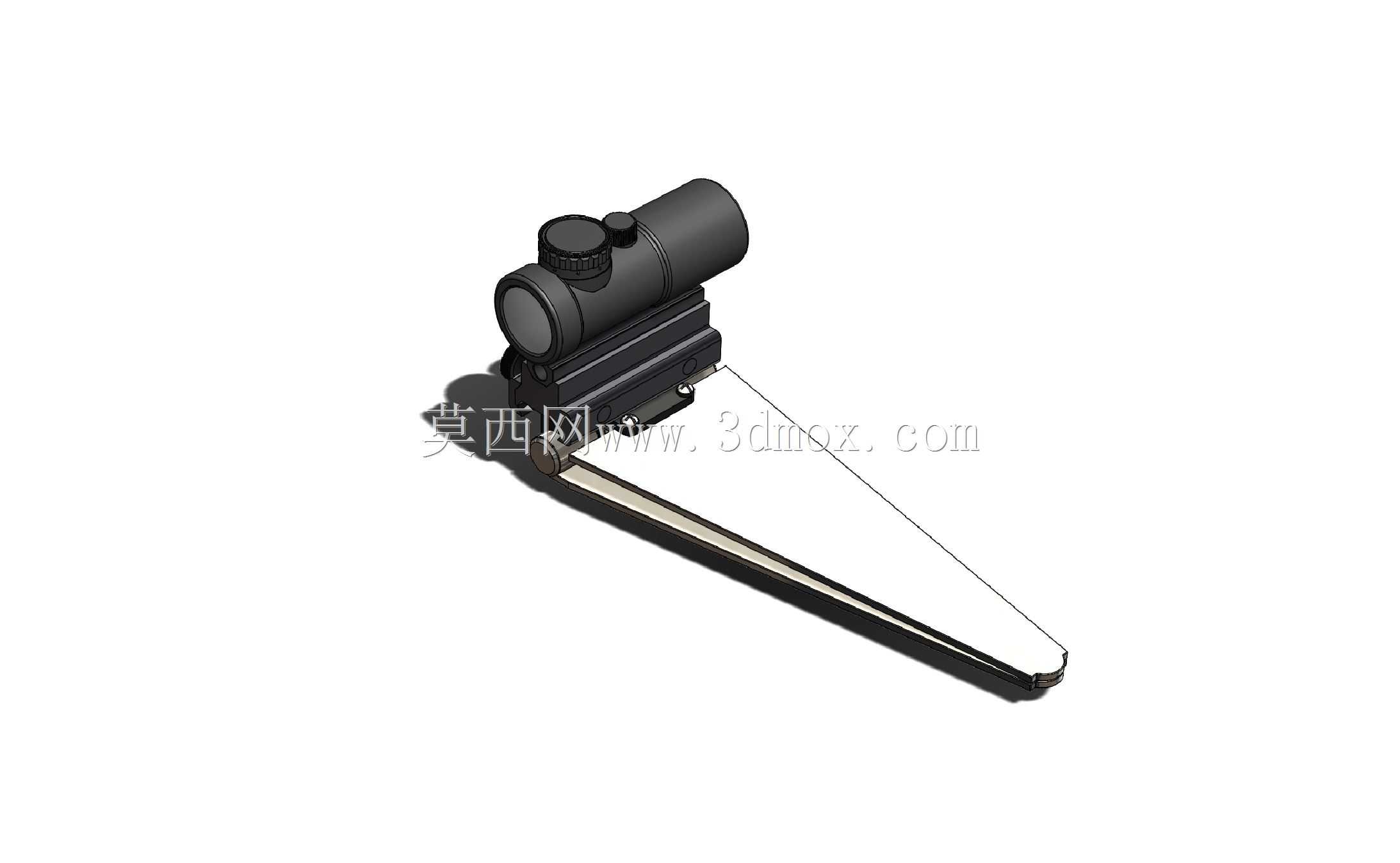

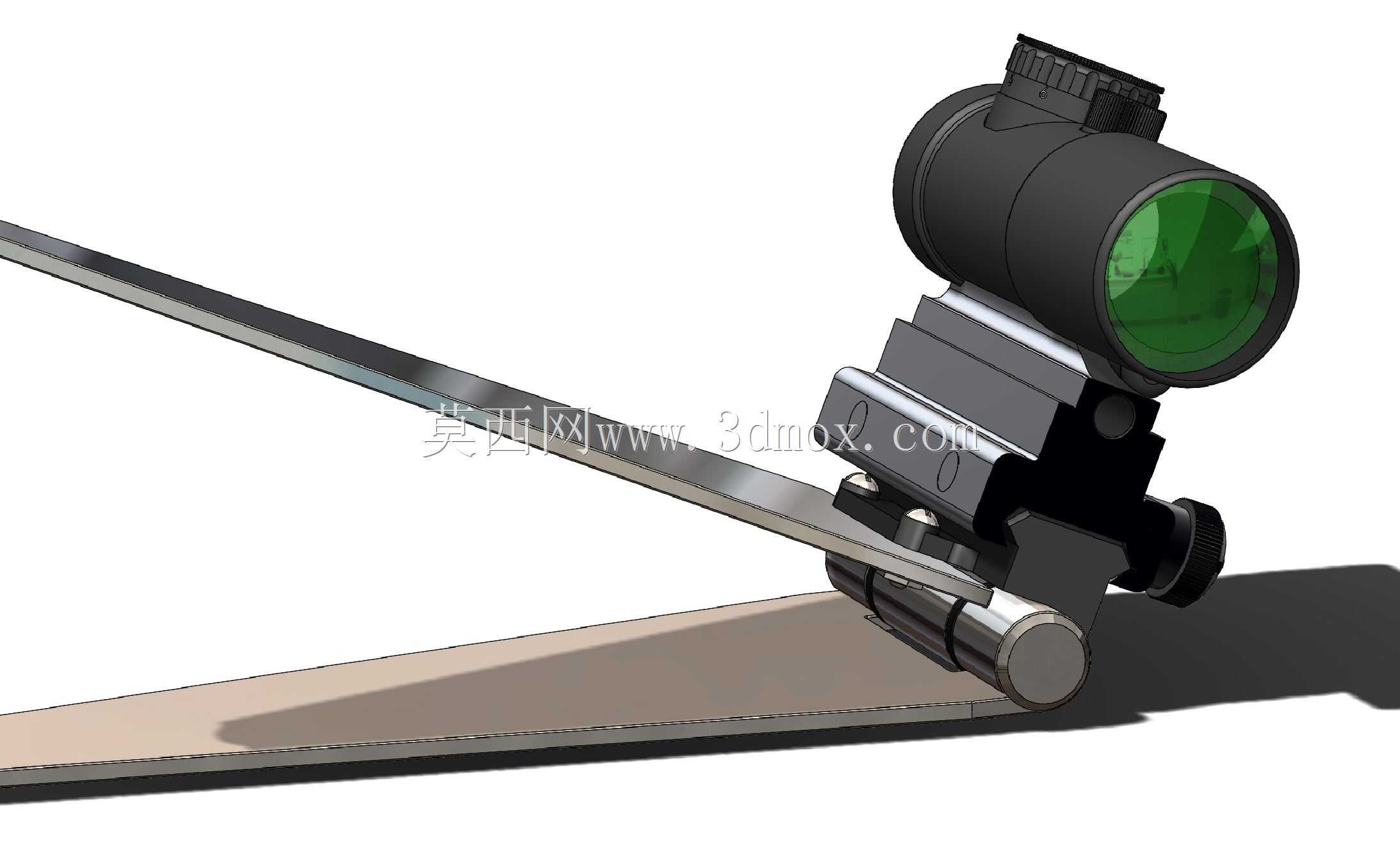

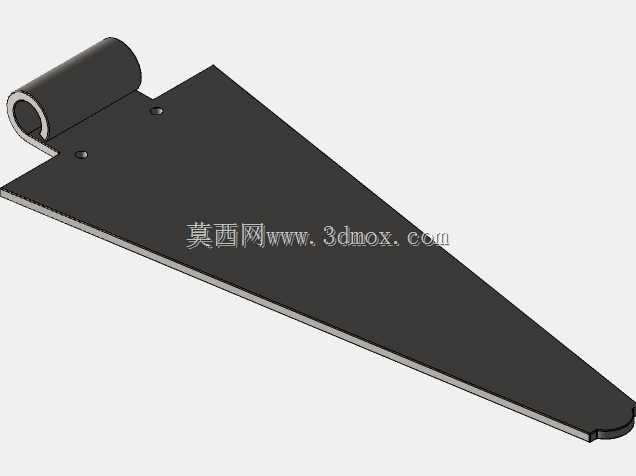

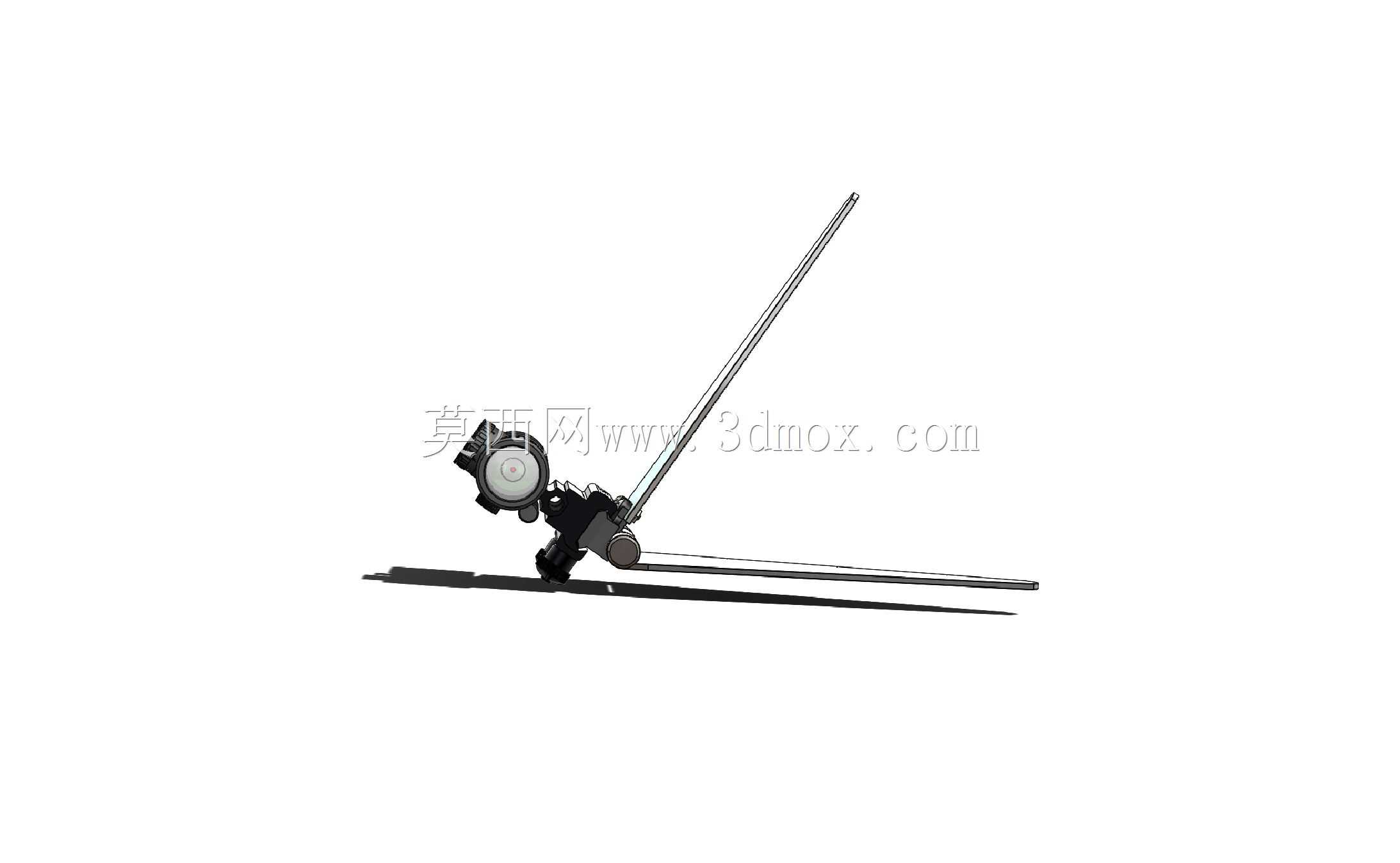

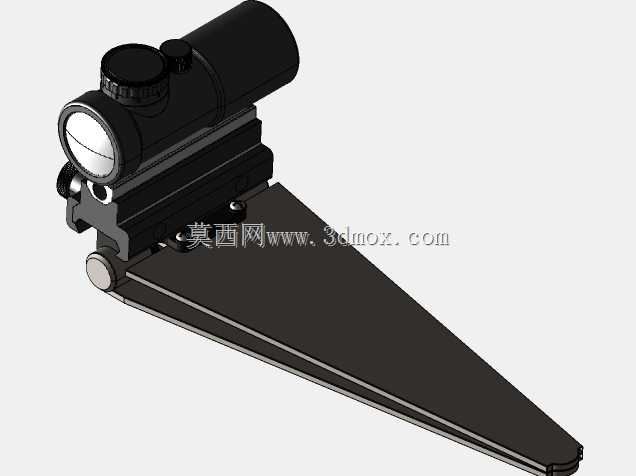

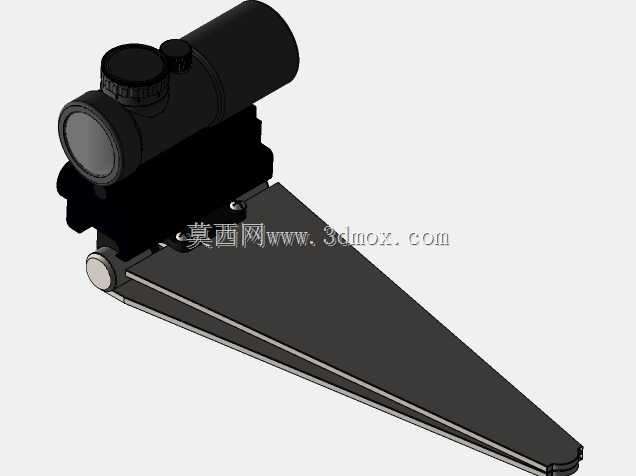

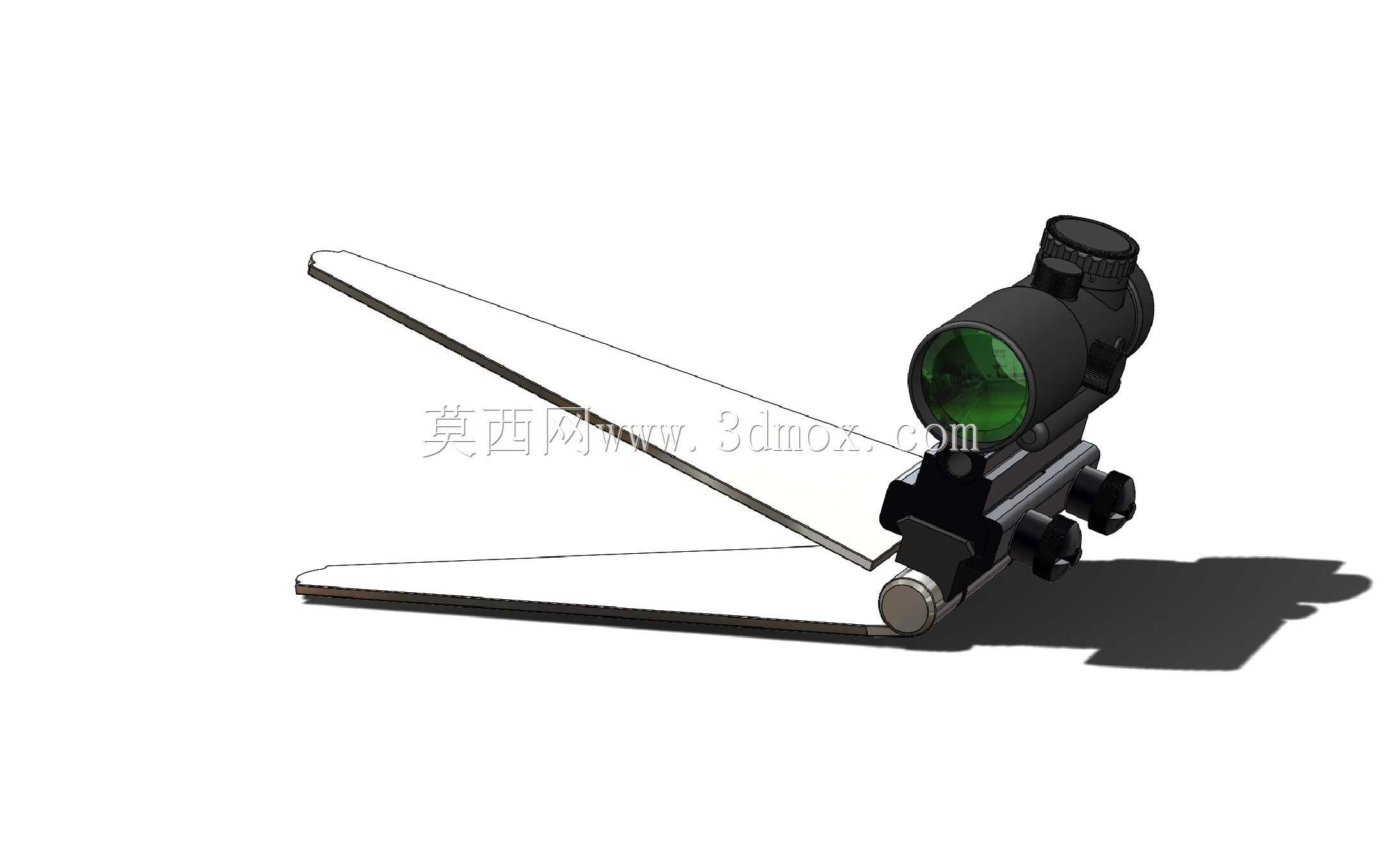

　　上部搭载红点瞄准具与相机安装位的瞄准模块通过铰接链板与下部基座连接，传动部分采用小型步进电机搭配定制齿轮组提供驱动力，齿轮传动比经过精确匹配，输出转速能够精准贴合地球自转角速度对应的补偿速率，保证跟踪过程的匀速平稳，避免转速波动造成的成像抖动。瞄准模块部分选用市售成品红点瞄准具，无需额外设计瞄准光路，直接通过3D打印的安装卡座固定在铰接板上端，寻星时只需通过红点瞄准具将光点对准目标天体即可完成初步校准，省去了复杂的极轴校准流程，适合入门级用户快速上手。铰接链板是整套装置的核心运动部件，采用长条式悬臂结构，长度经过测算能够满足常规焦距镜头拍摄时的跟踪角度补偿范围，链板与基座、上部安装座的铰接处采用间隙配合设计，转动阻尼均匀，

　　不会出现卡滞或旷量过大的问题，避免跟踪过程中出现回程误差影响成像精度。下部基座作为整套装置的支撑基准，底部设计有通用安装孔位，可直接固定在常规摄影三脚架上，适配绝大多数业余爱好者已有的支撑设备，无需额外定制专用支架。传动齿轮组采用小模数齿轮设计，传动平稳噪音低，步进电机的安装位预留了调节间隙，可通过调整电机固定位置调整齿轮啮合间隙，消除传动回程差，保证转速输出的精准度。整套装置的外形尺寸经过优化，折叠后可放入普通摄影包内携带，外出观测时无需携带大型设备，整体重量控制在1kg以内，长时间户外携带不会造成过多负担。安装边界方面，上部相机安装位预留了标准1/4英寸螺丝孔，可直接卡片机、微单等轻量化摄影设备，最大承载重量不超过1.5kg，

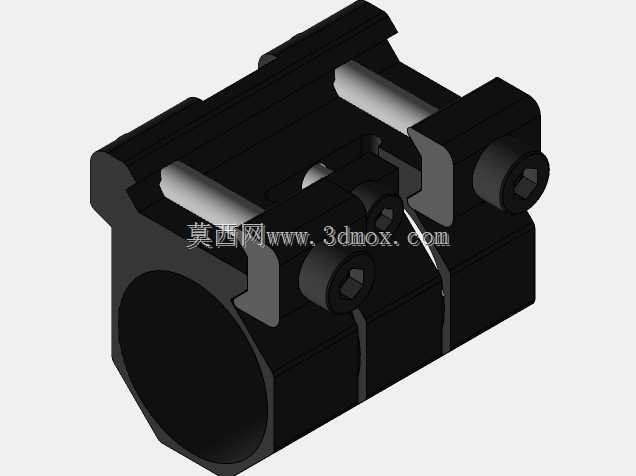

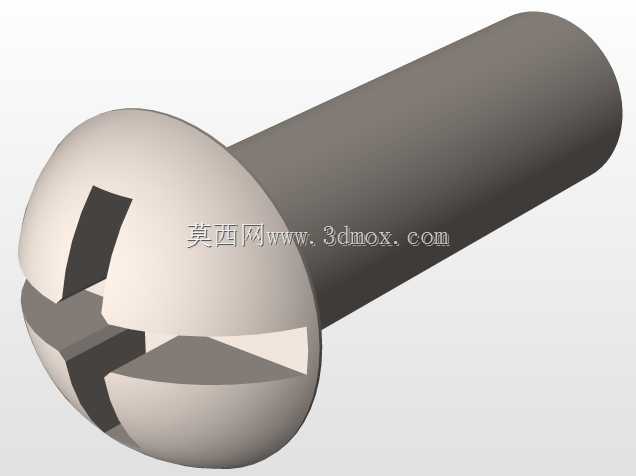

　　避免负载过大造成传动结构变形影响跟踪精度；红点瞄准具的安装卡座设计有可调锁紧结构，可适配不同外形尺寸的市售红点瞄准具，用户可根据自身采购的配件灵活调整固定位置。电路部分可搭配常规开源步进电机驱动板，通过简单的参数设置即可输出匹配的转速，无需复杂的编程操作，有基础动手能力的爱好者即可完成整套装置的组装调试。实际使用过程中，用户只需将装置固定在三脚架上，调整水平后通过红点瞄准具对准目标天体，启动电机即可开始长曝光拍摄，相比专业赤道仪操作流程大幅简化，虽然跟踪精度无法达到专业设备的级别，但对于月面拍摄、亮彗星拍摄、广角银河拍摄等场景完全能够满足成像需求，拍摄出的照片中恒星可保持锐利的点状，彗星彗尾、月面环形山等细节可清晰呈现，不会出现明显的拖线模糊问题。结构设计上充分考虑了家用制作的工艺可行性，所有3D打印部件均采用无支撑打印设计，打印时无需添加支撑结构，降低打印难度与后期处理工作量，非打印部件均采用标准市售五金件与电子配件，无需定制特殊加工件，整套装置的物料成本控制在极低水平，适合业余爱好者自行制作使用。
