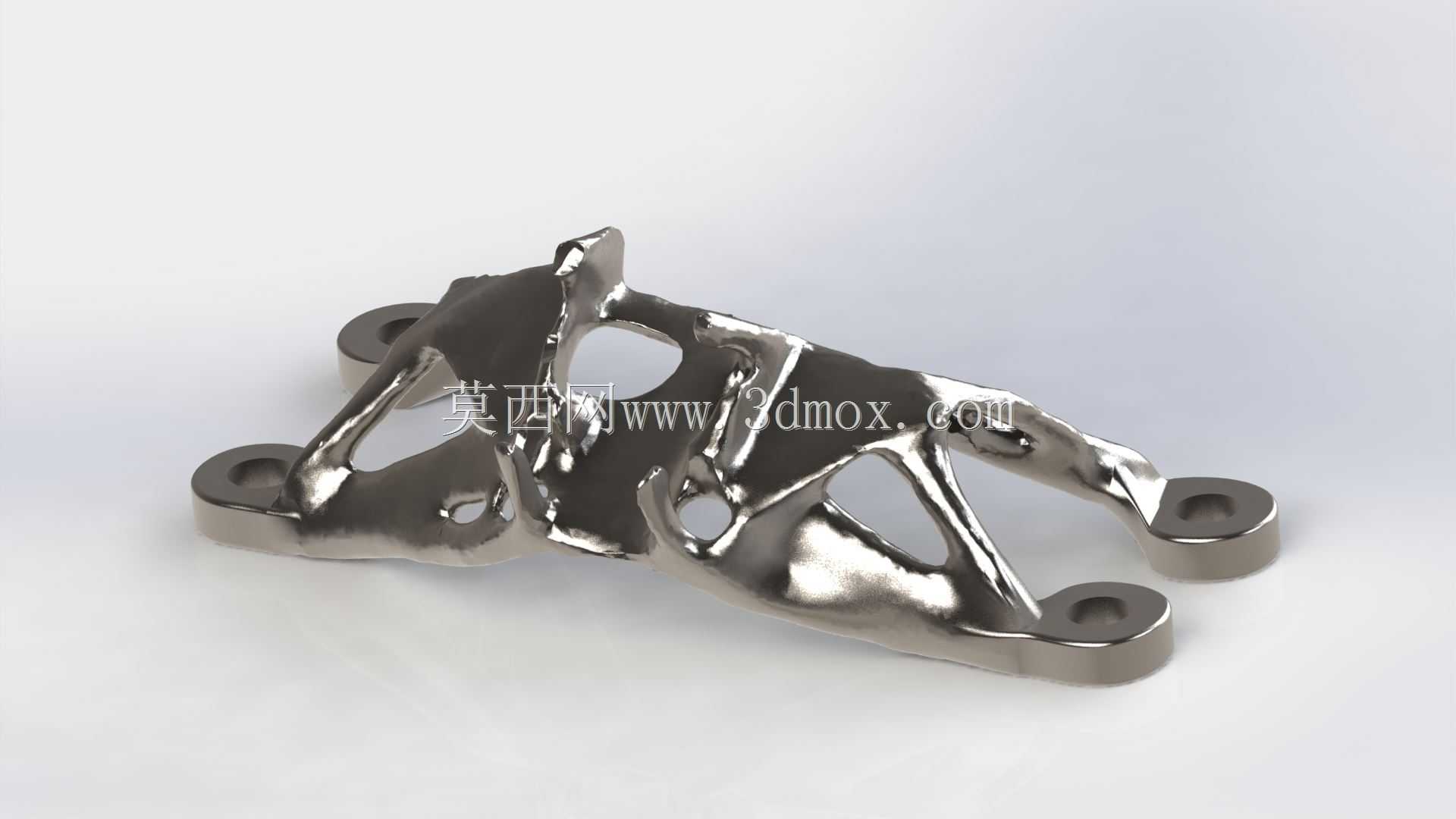

拓扑优化航空发动机连接支架结构

该支架应用于航空燃气涡轮发动机的外部附件安装场景，主要承担发动机外部管路、传感组件与核心机匣之间的连接承载功能，在发动机运行全工况下，需承受来自转子振动传递的交变载荷、飞行姿态变化带来的惯性载荷，以及不同高度温差下的热变形协调应力，是保障外部附件可靠固定的关键承力构件。从结构设计逻辑来看，该支架采用了基于均匀安全系数分布的拓扑优化思路，在给定的安装边界约束下，以最小化结构体积为优化目标，将非承力区域的材料完全去除，最终形成连续的仿生镂空承力路径，既保证了各安装点位的刚度匹配，又将整体质量控制在目标区间内，相比传统铣削加工的等厚度支架，材料利用率提升超过四成，同时避免了冗余材料带来的额外振动放大问题。从安装边界来看，支架共设置四个带沉孔的安装耳座，耳座孔位同轴度公差控制在0.02mm以内，安装面平面度要求不大于0.01mm，可直接通过螺栓与机匣预设的安装凸台贴合固定，无需额外调整垫片补偿安装误差；中间区域的镂空结构并非单纯减重设计，每一处筋条的走向都与主承力路径方向一致，在承受纵向过载时，筋条可将载荷均匀分散至四个安装点，避免局部应力集中导致的疲劳断裂，同时镂空区域预留了足够的管路走线空间，可适配不同直径的外部管路排布，不会与周边附件产生运动干涉。在实际使用场景中，这类支架需要通过严苛的振动耐久测试与热循环测试，在-50℃到200℃的工作温度区间内，结构变形量需控制在0.05mm以内，保证连接的附件不会因为支架变形出现位置偏移，影响传感数据采集精度或管路密封性能。设计过程中需要反复迭代载荷工况，将巡航、起飞、机动飞行等不同工况下的载荷边界输入拓扑优化模块，经过多轮计算调整筋条厚度，避免出现局部刚度过大导致的应力集中，同时还要兼顾增材制造的工艺可行性，所有筋条的过渡圆角都不小于2mm，悬空结构的倾斜角度满足金属3D打印的自支撑要求，减少后续支撑去除的加工工作量，保证成型后的表面质量与内部致密度。支架的表面采用抛光处理，降低运行过程中的空气阻力，同时减少应力腐蚀的萌生点，提升长期服役的疲劳寿命。不同于传统的经验式结构设计，这类拓扑优化后的支架没有多余的工艺凸台或冗余结构，每一处结构特征都对应明确的承力需求，四个安装耳座的厚度根据各自承载比例做了差异化设计，承载较大的两个耳座厚度比另外两个厚1.5mm，在保证整体刚度的前提下进一步压缩不必要的质量，适配航空产品对每一克重量都严格控制的设计要求。在装配环节，支架的安装面与机匣凸台之间采用高温密封胶辅助密封，避免缝隙处出现气流冲刷导致的微动磨损，螺栓拧紧力矩按照安装点位的承载大小匹配，保证连接预紧力均匀，不会出现单个螺栓过载的情况。
