方形带安装耳散热格栅结构设计

　　这类带双侧安装耳的方形散热格栅，在工业电控柜、小型风机配套、嵌入式设备通风口场景里应用极广，日常做结构设计时经常会碰到类似需求，很多新手容易忽略安装边界和通风效率的平衡，最后做出来的件要么装不上，要么通风量达不到散热要求。先从实际用途说起，它的核心作用有两个，一是给设备内部的发热元件留出通风换热的通道，二是阻挡外部大尺寸异物、飞溅碎屑进入设备腔体，避免内部电路板、转动部件被磕碰损坏，部分户外使用的场景下，还能一定程度上减少大颗粒灰尘直冲进设备内部。

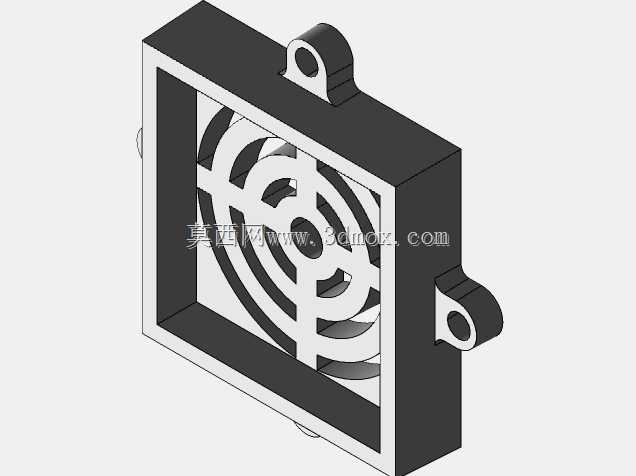

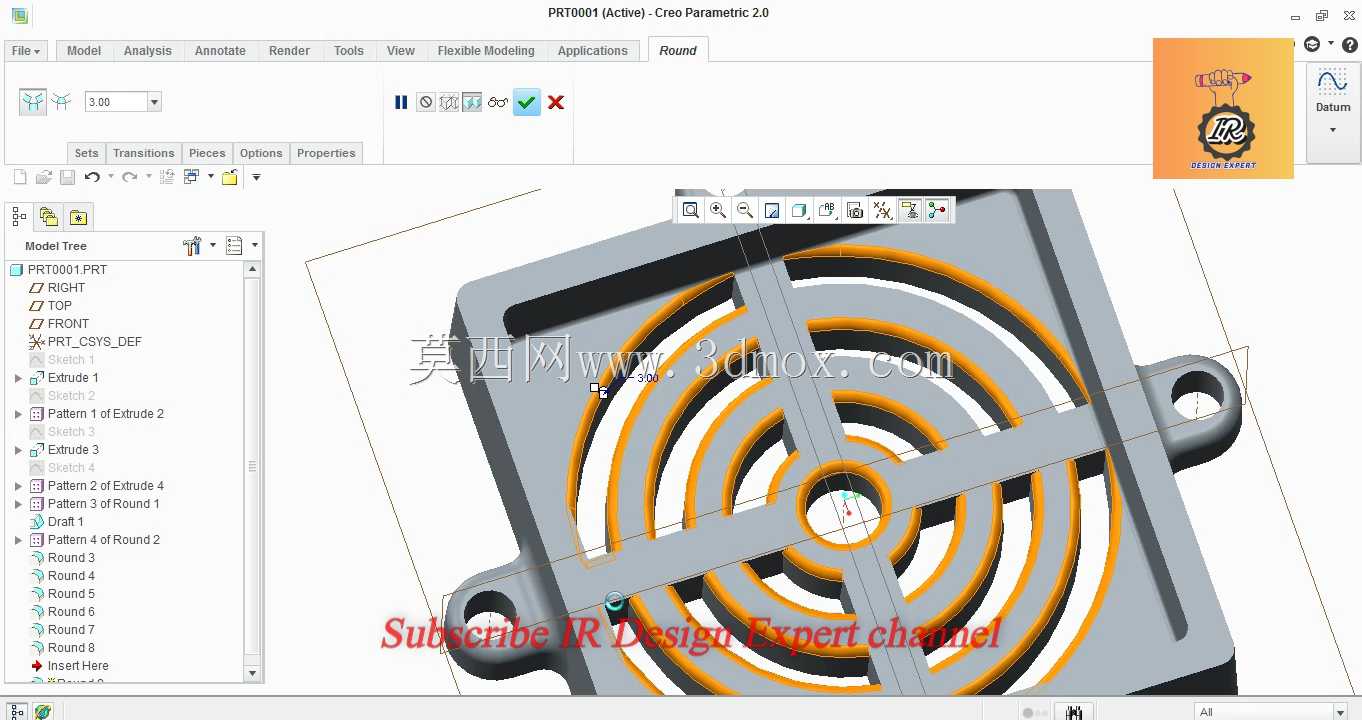

　　做这个结构的设计思路，首先要匹配安装面的开孔尺寸，方形主体的外轮廓要比设备面板的开孔单边大1.5到2毫米，形成搭接止口，安装后不会从开孔处掉落到设备内部，两侧伸出的安装耳上要预留沉头安装孔，孔位要和面板上的预装螺柱对齐，沉头深度要匹配常用的十字盘头螺丝头部高度，保证螺丝锁紧后表面不会突出格栅平面，避免剐蹭到外部走线或者操作人员。栅格部分采用同心圆环加十字加强筋的布局，不是随便画的同心圆：同心环形的筋条宽度统一设置在1.8到2.2毫米之间，筋条之间的通风间隙宽度控制在6到8毫米，这个尺寸既能保证足够的通风通流面积，又能阻挡直径10毫米以上的异物进入，符合常规工业设备的防护等级要求；十字交叉的加强筋从中心圆环一直延伸到方形外框的内壁，把整个栅格面分割成四个对称的扇形区域，大幅提升平面的抗形变能力，哪怕用普通PP或者ABS材料注塑，日常按压、轻微磕碰也不会出现筋条断裂或者整体变形的问题。

　　设计的时候还要注意几个容易踩坑的细节：中心位置的小圆孔是预留的风机轴避让位，如果是配套轴流风机使用，这个孔的直径要比风机伸出的轴径大2毫米以上，避免风机运转时轴和格栅发生摩擦产生异响甚至磨损；安装耳和方形主体连接的位置要做R2以上的圆角过渡，减少注塑时的应力集中，避免安装锁紧螺丝的时候连接位置出现开裂；所有筋条的边缘都要做0.5毫米的倒角，去掉锐边，不管是生产装配还是后期设备维护的时候，都不会划伤操作人员的手。

　　从安装边界来看，这类格栅的整体厚度一般控制在5到8毫米，背面不需要做额外的定位柱时，直接靠搭接止口定位即可，安装耳的突出长度要保证安装孔中心到方形主体侧边的距离不小于8毫米，给螺丝锁紧留出足够的操作空间，不会因为空间太小导致电批或者螺丝刀没法垂直对准螺丝头。如果是用在有散热风扇强制对流的场景，栅格的筋条方向要顺着风扇的出风方向做微小的斜度引导，能一定程度降低风阻，减少气流通过格栅时产生的风噪，实际测试下来，带微小导风斜度的格栅比完全平直筋条的格栅，风噪能降低3到5分贝，通风量也能提升8%左右。另外，材料选择上如果是普通室内设备用，常规ABS材料就能满足强度和耐温要求，如果是用在靠近发热源、工作环境温度长期在60度以上的场景，要换成改性PP或者PC+ABS合金材料，避免长期高温下筋条出现软化变形。
