户外折叠休闲桌椅组合结构设计方案

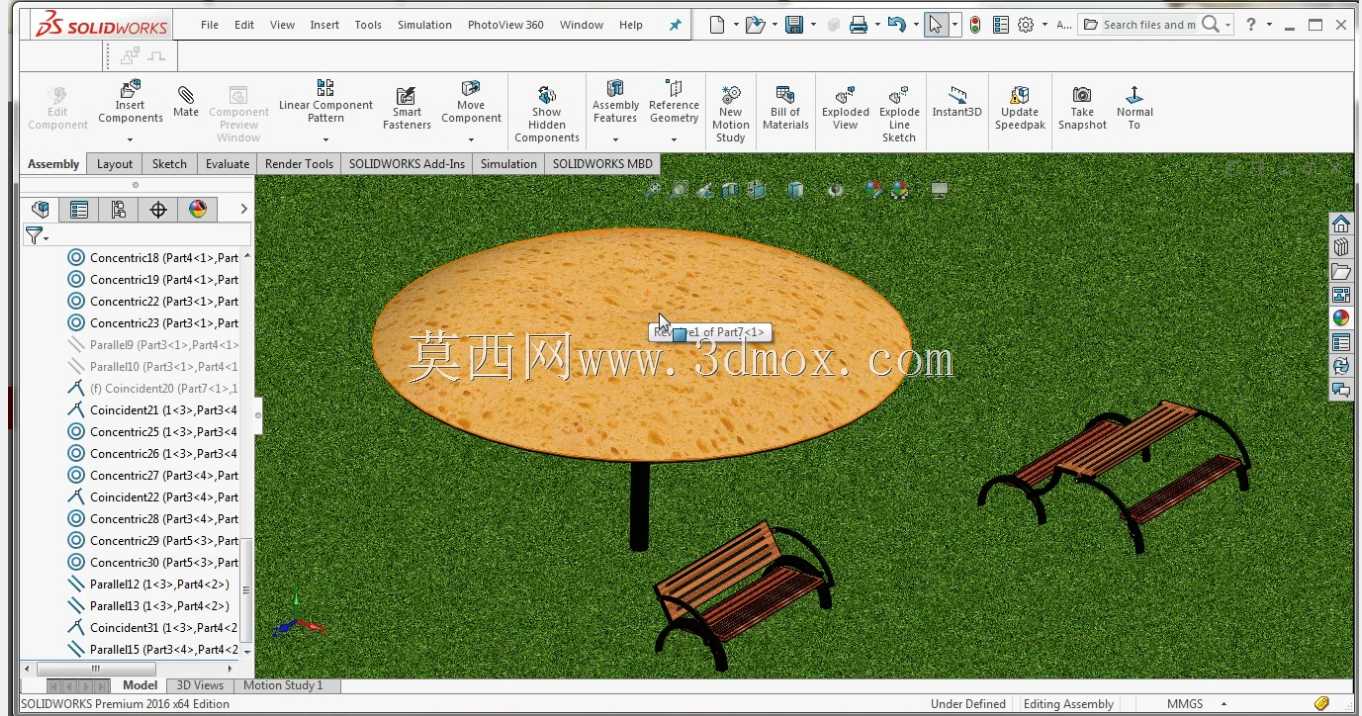

　　这套折叠休闲桌椅组合，主要面向城市公共休闲区、社区户外空地、商业外摆区域、露营场地等场景使用，核心解决传统固定户外桌椅占用空间大、无法灵活调整布局、非使用时段挤占公共通行空间的痛点。日常使用状态下，圆形桌面搭配两把弧形座椅，可同时满足2-3人临时休憩、放置随身物品、简餐摆放的需求，桌面中心预留的伞杆安装位，可适配常规户外遮阳伞，无需额外加装独立伞座，减少场地内的固定障碍物。

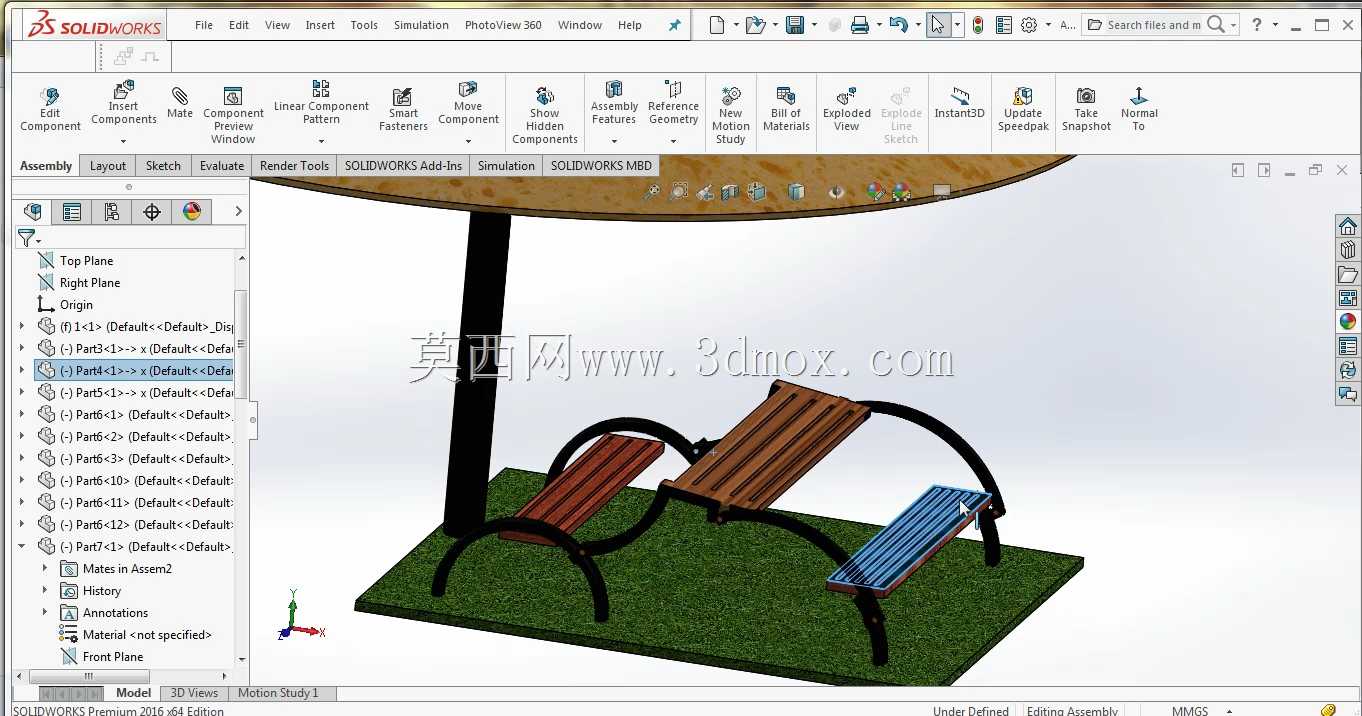

　　从功能特性来看，整套桌椅的折叠机构采用平行四边形连杆原理实现动作，座椅部分的支撑腿与座面框架通过铰接轴连接，非使用状态下可将座椅整体向桌腿方向收拢，收拢后整体投影面积仅为展开状态的35%，可直接贴靠墙面、绿化带边缘放置，也可多个单元堆叠存放，适配物业、场地运营方的仓储需求。铰接位置全部采用自润滑衬套配合不锈钢销轴，避免户外潮湿环境下的锈蚀卡滞，日常无需频繁加注润滑脂即可保证折叠动作顺畅，单人次即可完成整套桌椅的展开与收拢操作，无需额外辅助工具。

　　设计过程中优先考虑户外使用的耐候性，所有金属支撑构件均采用圆管弯折成型，弯折处做圆弧过渡，无尖锐棱角，避免人员磕碰受伤；座面与靠背采用条板间隔排布，雨水可直接从间隙流下，不会在表面积水，条板的间隙控制在8mm以内，避免卡滞孩童手指、随身小物件。桌面采用一体化圆形结构，边缘做卷边处理，提升整体抗变形能力，日常放置重物时的平面度偏差可控制在2mm以内，不会出现杯具、餐盘放置不稳的情况。

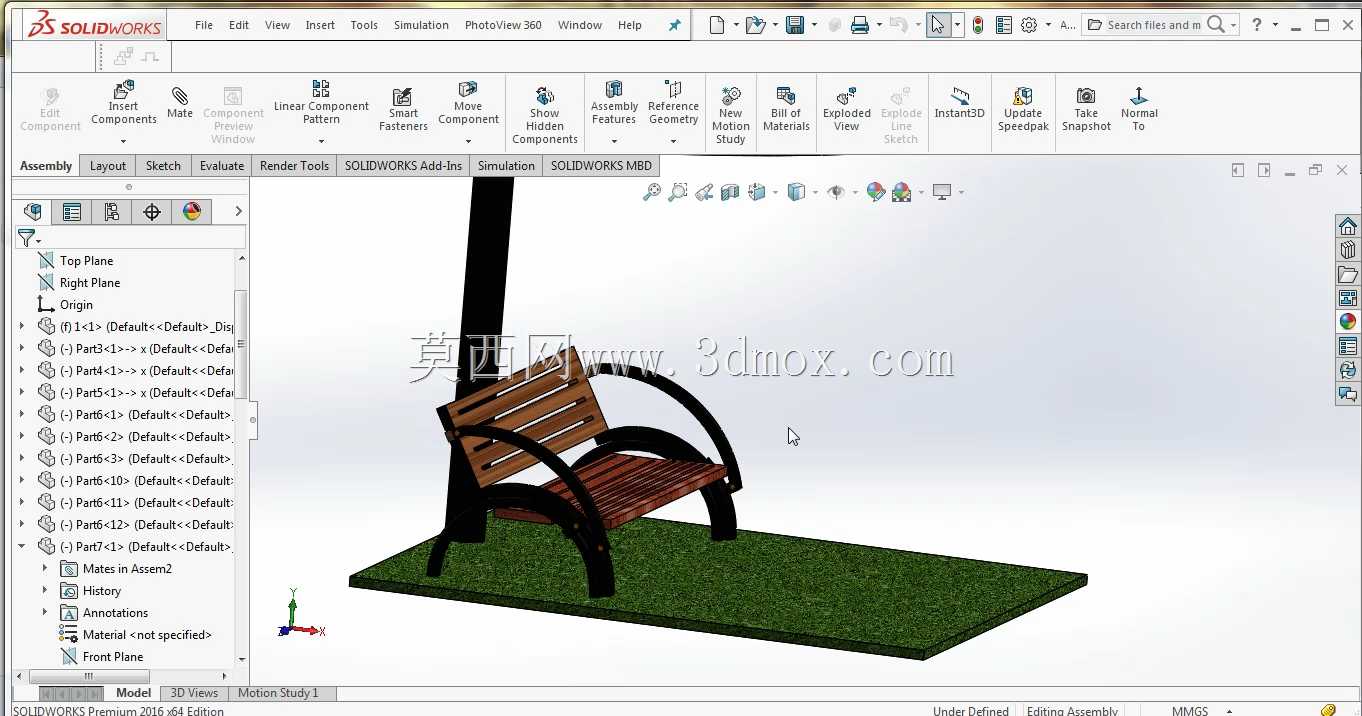

　　尺寸边界方面，展开状态下桌面直径为900mm，桌面离地高度750mm，符合成年人坐姿下的肘部放置高度；单把座椅的座面宽度为450mm，座面离地高度430mm，靠背倾斜角度为105度，适配多数人群的坐姿倚靠需求，座椅展开后与桌腿的最小间距为300mm，保证人员入座时腿部有充足活动空间。收拢状态下整套设备的最大厚度为220mm，靠墙放置时不会过多占用通行宽度，底部支撑脚配置可调式橡胶脚垫，可在不平整的草地、砖面地面调整水平，避免桌椅晃动，同时橡胶垫可避免刮伤铺装地面。

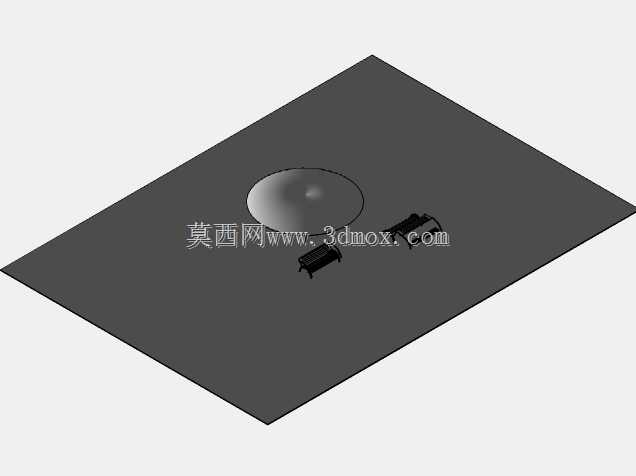

　　结构建模过程中，所有铰接点的运动行程均做了干涉检查，折叠全程构件之间无硬摩擦、无碰撞，展开到使用位置时，支撑腿上的限位块会自动卡入定位槽，无需额外插销固定即可保证使用状态的结构稳定性，承受额定载荷时整体结构的静强度安全系数达到2.5以上，可满足公共区域高频次使用的强度要求。整套结构未采用复杂的定制异形件，所有管材、标准件均为市场通用规格，后期维护更换配件的成本较低，适合批量生产落地。
