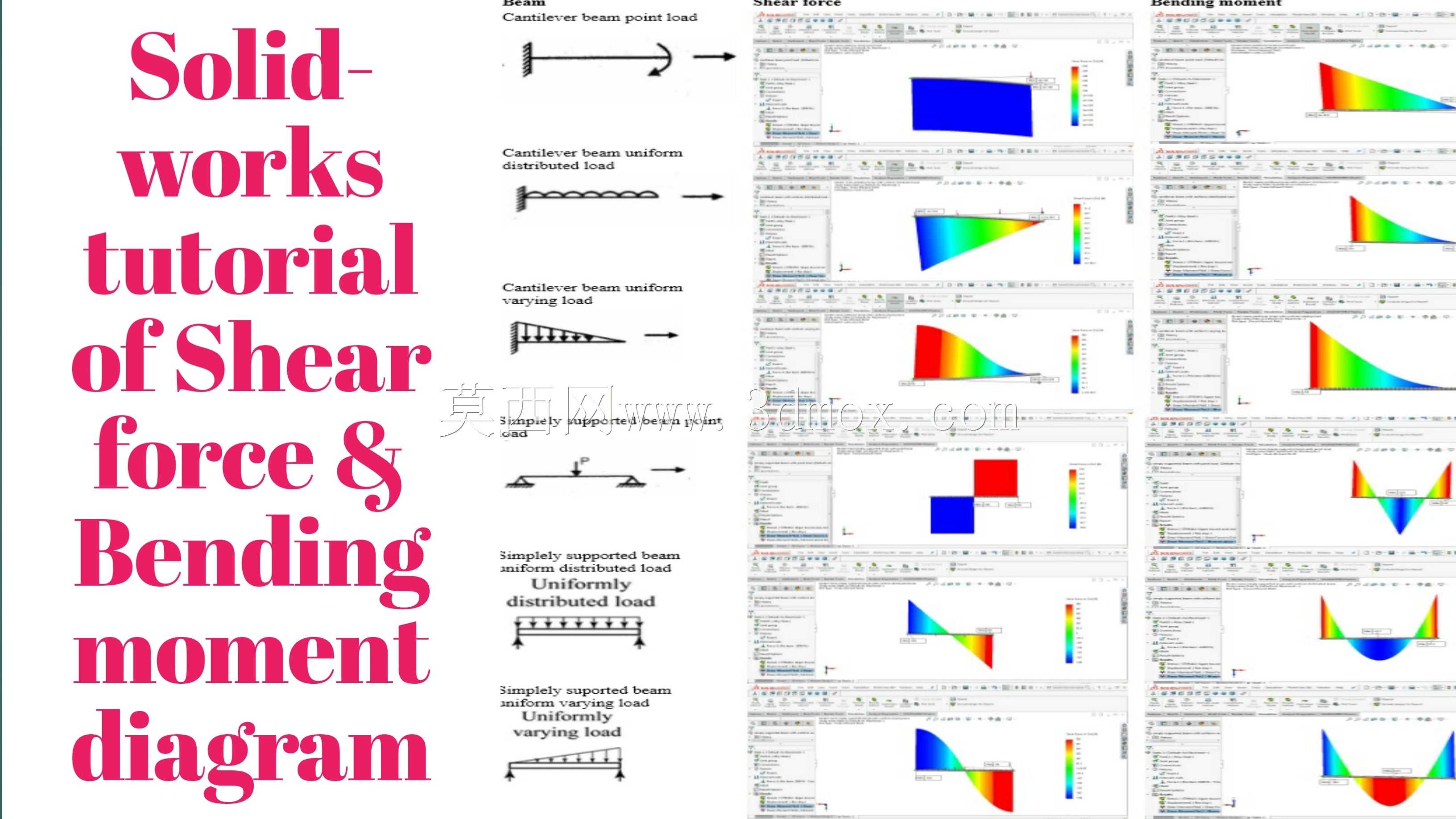

梁结构剪力弯矩分析SolidWorks实操教程

　　覆盖了90%以上常规梁结构的受力场景。做梁结构分析的时候，很多人习惯先算理论值再建模仿真，其实更高效的思路是先在建模环境里把梁的支撑边界定义准确：是简支的铰支约束还是悬臂的固定端约束，约束点的自由度限制是否和实际安装状态一致，比如很多设备上的支撑梁，两端是用螺栓锁紧在焊接机架上的，这种情况就不能直接按理想简支算，要考虑端部的部分嵌固作用，建模的时候可以通过约束端面的部分转动自由度来模拟实际安装状态，避免计算结果和实际受力偏差过大。不同荷载类型的施加逻辑也有讲究，点荷载要找准作用点的实际位置，比如气缸推梁的力是作用在梁的侧面形心还是偏置位置，偏置的话还要附加扭矩的影响，不能直接把力加在梁的轴线上；均布荷载要确认荷载的分布范围，在常规机械结构设计、建筑钢结构验算、工装夹具刚度校核等场景中，梁类构件的内力分析是绕不开的核心环节，很多刚接触结构设计的工程师容易在荷载组合、内力图绘制环节出现偏差，要么漏算可变荷载的最不利布置，要么把均布荷载和集中荷载的内力计算逻辑混淆，最终导致选型的梁截面要么冗余度过重增加成本，要么刚度不足出现挠度过大甚至断裂的风险。这套针对梁构件剪力与弯矩分析的建模实操内容，完全贴合工程一线的验算逻辑，没有脱离实际的纯理论推导，所有操作步骤都对应实际项目中会遇到的荷载工况：比如悬臂输送梁端部挂接工装的集中点荷载，车间操作平台铺板传递到次梁的均布荷载，还有除尘管道沿支架梁线性变化的积灰荷载，也就是教程里提到的UVL工况，

　　是满布整个梁跨还是只在局部区段分布，比如设备平台上只有放置电机的区域有恒定荷载，其余区域是检修活载，这种局部均布荷载的内力图和满布情况差异极大；线性变化的荷载最容易出错，比如料仓侧壁的横梁承受的物料侧压力是从上到下线性增大的，还有变截面悬臂梁的自重也是沿长度方向变化的，这类荷载的剪力图是二次曲线、弯矩图是三次曲线，手绘很容易算错拐点位置，借助三维建模环境的仿真模块，可以直接生成对应荷载下的内力云图，和手算结果交叉校核，能大幅降低计算错误率。从建模的实操层面来说，做梁的内力分析不需要做过于复杂的实体建模，用梁单元就可以满足绝大多数工程场景的计算精度，还能大幅提升计算效率，建模的时候只需要准确定义梁的截面形心线位置，

　　把不同段的截面参数赋值正确，比如H型钢梁的翼缘厚度、腹板高度，矩形截面梁的倒角尺寸，这些参数会直接影响截面惯性矩的计算结果，进而影响弯矩作用下的应力和挠度计算值。安装边界的尺寸确认也很关键，比如简支梁的两个支撑点之间的净跨尺寸，要扣除两端支撑座的搭接长度，不能直接用梁的总长度作为计算跨度；悬臂梁的固定端长度要满足嵌固要求，一般固定段的长度不能小于悬臂段长度的1/3，否则实际使用中固定端会出现转动，和理想固定约束的计算模型不符，导致实际挠度比计算值大很多。这套内容里的每个工况都对应了实际工程的应用场景：悬臂梁工况对应设备上的伸出支架、机床的外伸刀架；简支梁均布荷载对应车间的平台次梁、皮带输送机的中间架；变荷载工况对应建筑的雨篷梁、

　　受物料侧压的仓壁横梁，跟着操作流程走完一遍，就能掌握不同梁型在不同荷载下的内力变化规律，后续做结构设计的时候，不用每次都翻力学手册查公式，能快速判断梁的危险截面位置，合理布置加强筋或者调整截面尺寸，在满足强度刚度要求的前提下尽可能控制构件重量。另外在建模过程中，还可以直接关联工程图模块，把生成的剪力图、弯矩图直接插入到计算说明书的图纸里，比手绘图更规范准确，还能和模型参数联动，后续调整梁的跨度或者荷载大小的时候，内力图会自动更新，不用反复修改图纸，大幅提升设计出图的效率。很多工程师做梁结构设计的时候容易忽略剪力的影响，尤其是短梁或者承受较大集中荷载靠近支座的情况，剪切应力往往比弯曲应力更早达到材料的许用值，这时候只校核弯曲强度就会出现安全隐患，这套内容里也把剪力图的绘制和校核逻辑做了对应展示，能帮设计者建立完整的梁结构强度校核思维，不会出现漏算荷载、漏校应力的问题。
