重载万向工业脚轮三维结构设计

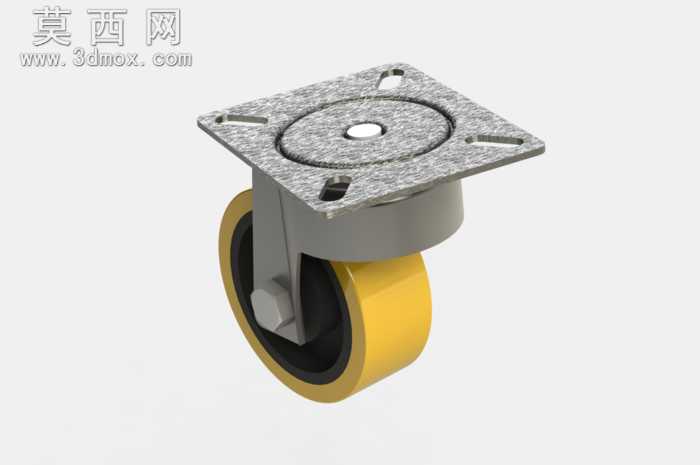

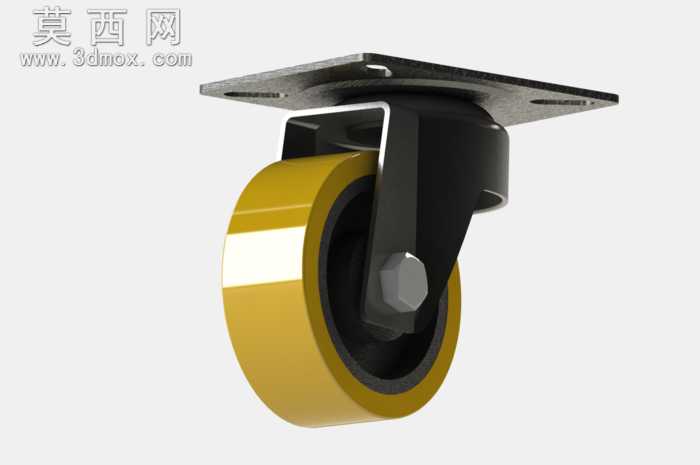

本模型为重载型万向工业脚轮，采用三维建模软件完成全参数化结构设计，完整还原了脚轮各组成部件的装配关系与细节特征。建模过程中首先根据工业重载脚轮的通用设计规范确定整体尺寸参数，依次完成顶部安装法兰板、回转支架、轮体支撑结构、轮芯、聚氨酯轮面、锁紧螺栓等部件的独立建模，再通过装配约束完成整体组装，确保各部件的配合间隙符合实际生产装配要求。模型对回转支架的折弯结构、安装法兰的安装孔位、轮体的轴承安装位、固定螺栓的六角结构都做了精细化还原，没有遗漏关键的结构细节。材质渲染方面，轮面采用聚氨酯材质的哑光黄配色，还原了聚氨酯包胶轮的真实质感，支架与安装法兰采用发黑处理的金属材质，呈现出工业五金件的哑光金属质感，螺栓部件做了镀锌金属的亮面处理，不同部件的材质区分清晰，渲染效果贴近真实工业脚轮的外观表现。结构设计上，这款脚轮采用顶部平板安装方式，可通过螺栓固定在各类设备底部，回转支架可实现360度水平旋转，满足设备任意方向的移动需求，轮体采用包胶结构，外层聚氨酯材质具备耐磨、减震、降噪的特性，内层轮芯采用高强度金属材质提升承重能力，支架采用加厚钢板折弯成型，搭配大直径六角锁紧螺栓，可满足大吨位设备的移动承重需求。设计过程中充分考虑了脚轮的实际使用场景，对受力集中的支架转角位置做了加强结构设计，轮体宽度与直径的配比兼顾了承重能力与移动灵活性，安装法兰的孔位间距符合通用工业脚轮的安装标准，可直接适配多数工业设备、工装货架、移动工作台的安装需求，模型结构完整无破面，各部件可单独导出用于工程图制作或结构优化，也可直接用于设备整体装配的场景搭建。
