七轮联动单皮带动力传输结构设计

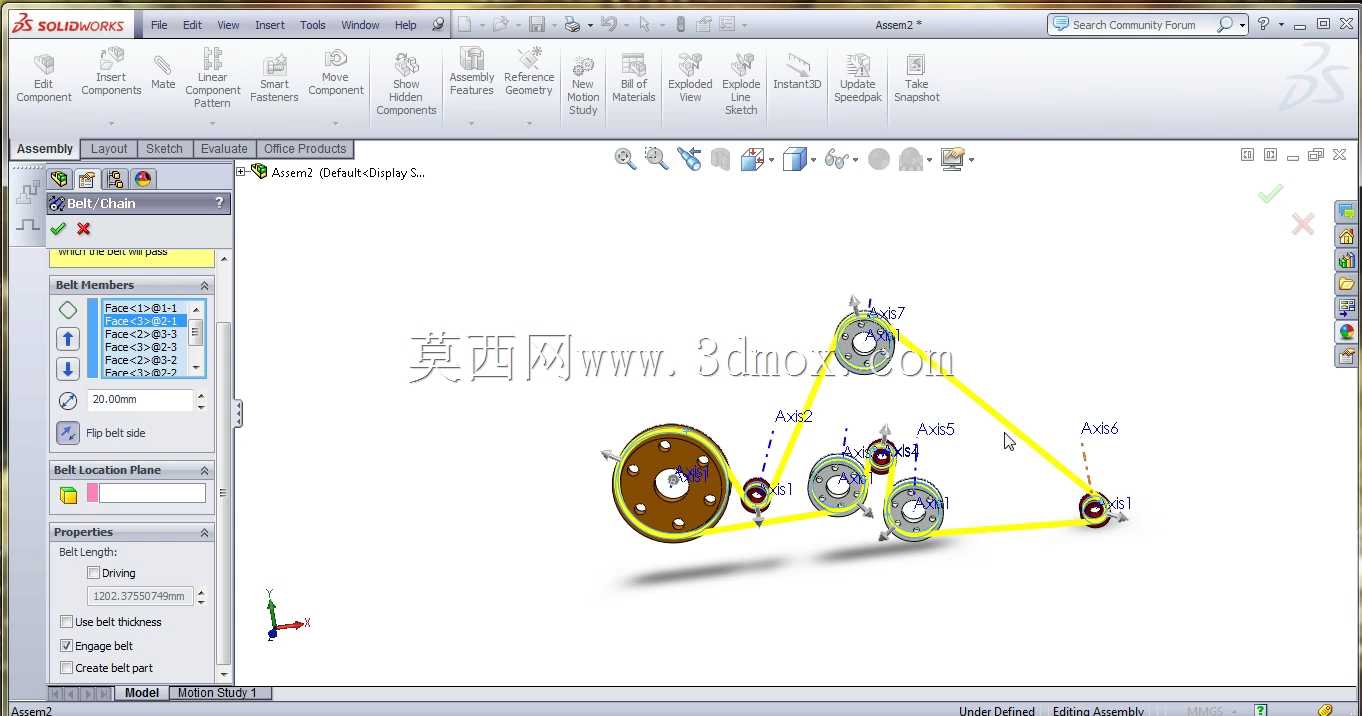

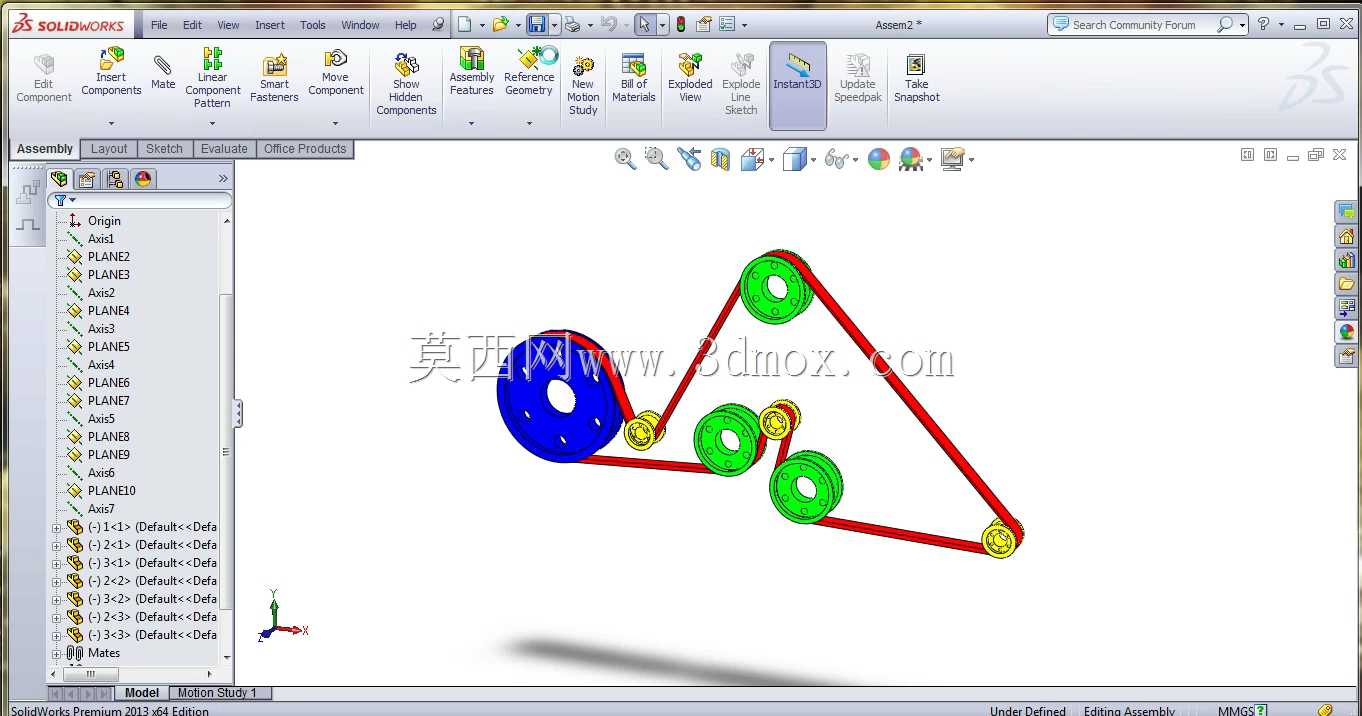

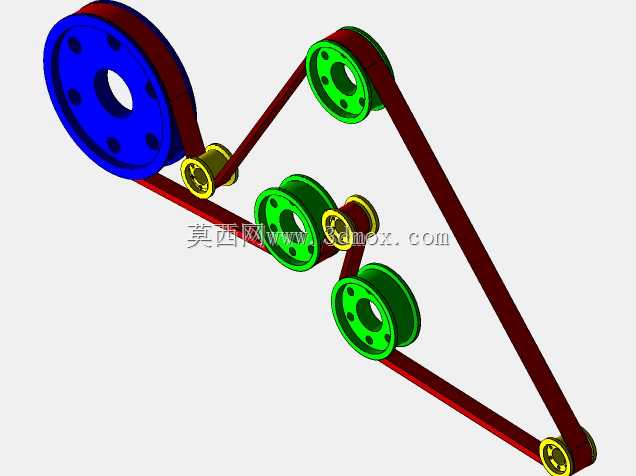

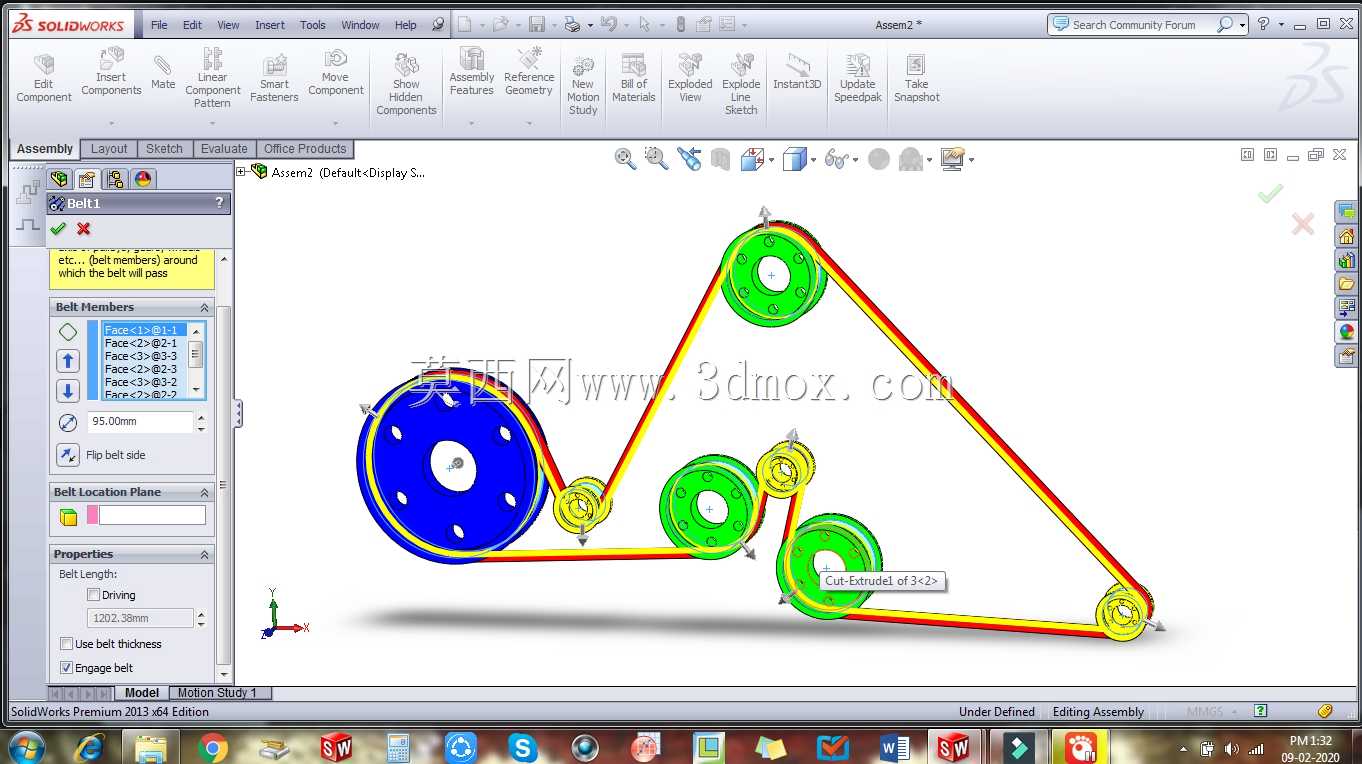

在多工位并行动力分配的轻工输送、小型纺织设备、桌面级自动化分拣线场景中，常遇到单动力源需要同时驱动多个不同转速、不同安装位置执行辊轴的需求，若采用独立电机分别驱动，不仅布线复杂、成本抬升，多轴同步精度也难以保障，单皮带跨多带轮的传动方案正是适配这类场景的典型结构。这套传动结构采用单根闭合皮带串联7个不同直径的带轮，通过带轮直径差实现不同输出轴的转速匹配，无需额外增设齿轮减速组，就能在紧凑安装空间内完成单动力输入到多点动力输出的转换，适配安装空间局促、多执行端需要同步启停的小型设备布局。设计过程中首先要核算各负载端的总功率需求，根据传递功率选定皮带的截面类型，再结合各输出轴的空间排布确定带轮的安装位置，反复调整带轮的相对坐标，确保皮带与每个带轮的包角满足摩擦传动的最低要求，避免出现打滑丢转的问题。带轮的排布并非简单的直线或三角布局，而是根据各负载轴的实际安装位置做折线绕行，部分位置增设的小直径张紧带轮，可抵消皮带长期运行产生的蠕变伸长，维持皮带张紧力在合理区间，无需频繁停机调整张紧度。从安装边界来看，整套传动结构的横向跨度可根据设备机架的实际尺寸做适配调整，带轮的安装孔位预留了标准轴径配合公差，可直接与设备上的输送辊、凸轮执行件等负载轴对接，安装时只需保证各带轮的端面处于同一平面，避免皮带运行过程中出现偏磨、脱带的故障。实际运行过程中，动力从输入端大直径带轮传入，通过皮带与带轮接触面的静摩擦力将动力依次传递到其余6个带轮，紧侧与松侧的张力差决定了实际可传递的最大扭矩，设计时通过调整张紧轮的压入深度，可将皮带的初张力控制在合理范围，既保证足够的摩擦力传递动力，又避免皮带张力过大加剧带轮轴承的磨损。这套结构的优势在于传动过程无润滑需求，运行噪音低，后期维护仅需定期检查皮带磨损情况、更换老化皮带即可，相比齿轮传动、链传动的维护成本更低，适合在无尘车间、食品加工这类对油污、碎屑有严格限制的生产场景中使用。针对不同的负载特性，还可通过更换不同摩擦系数的皮带材质适配，比如轻载高速场景选用平皮带，重载低速场景可更换多楔带提升传动能力，带轮的轮槽尺寸可根据所选皮带类型做对应调整，无需改动整体安装布局。建模过程中完整还原了皮带的绕行路径与带轮的装配关系，可直接用于设备的整体装配干涉检查，验证各带轮与周边机架、其他零部件的安全间隙，避免实际加工装配时出现位置冲突，也可直接导出工程图用于带轮轴、安装支架的加工生产。
