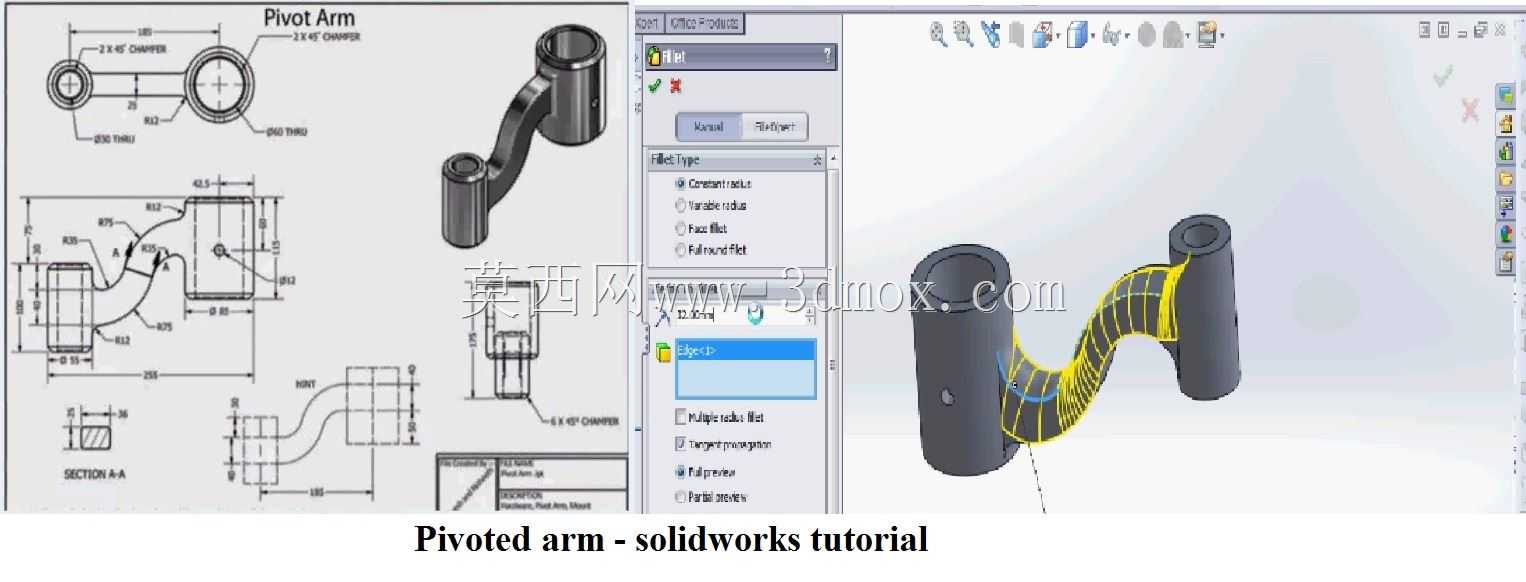

工业设备用S型铰接旋转臂结构设计

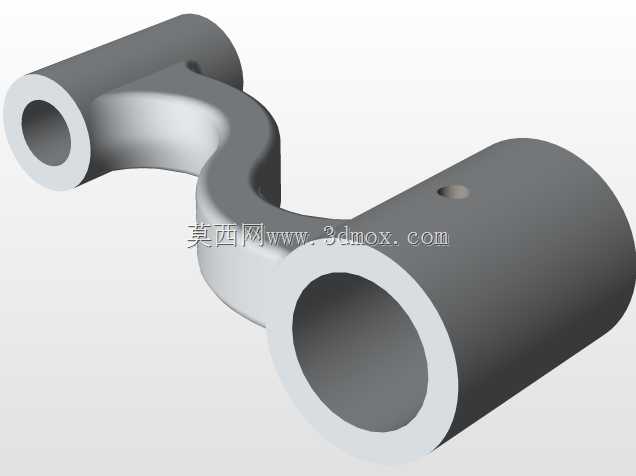

　　在自动化产线转序工位、小型工装夹具的角度调节单元、检测设备的探头姿态调整机构中，这类S型铰接旋转臂是承担载荷传递与角度变位的核心连接构件，区别于直臂式连接结构，其弯曲的臂身构型能够在有限安装空间内避让相邻的管线、工装凸台与设备外壳，避免动作过程中发生结构干涉，这也是该构型在紧凑布局设备中被广泛采用的核心原因。从实际工况适配角度看，这类旋转臂的两端铰接孔分别对应固定端与执行端安装位，固定端通常与设备基座的转轴座配合，通过销轴或螺栓实现周向旋转自由度的约束，执行端则可搭载小型夹具、检测传感器、气嘴等轻量化执行元件，承担10kg以内的静态载荷与低速摆动下的动态载荷，动作过程中臂身的S型弯曲结构能够将载荷均匀分散到臂身的弧形过渡段，

　　避免直臂结构在直角连接处容易出现的应力集中问题，提升构件的疲劳使用寿命。设计过程中首先需要明确两端安装孔的中心距参数，这一尺寸直接决定了旋转臂的摆动覆盖范围，中心距过大则会导致同等载荷下臂身承受的弯矩成倍提升，需要额外增加臂身截面厚度来满足刚度要求，挤占设备内部的安装空间；中心距过小则会导致执行端的摆动行程不足，无法覆盖预设的作业点位。两端铰接孔的内径尺寸需要与配套的销轴、轴承外径匹配，孔位的同轴度公差需要控制在0.02mm以内，避免装配后出现旋转卡滞、单侧磨损过快的问题，孔的端面需要设计沉台结构，用于容纳轴用挡圈或轴承端盖，实现铰接副的轴向定位，防止设备运行过程中销轴窜动脱落。臂身的截面采用等壁厚的空心圆柱过渡构型，

　　相较于实心结构能够在保证整体抗弯刚度的前提下降低构件自重，减少旋转驱动端的负载扭矩，弧形过渡段的曲率半径需要结合安装空间的避让需求计算确定，曲率过小会导致臂身内侧的应力集中系数升高，在反复摆动的交变载荷下容易出现裂纹，曲率过大则会削弱臂身的空间避让能力，无法实现紧凑布局下的无干涉运动。安装边界层面，固定端的安装面需要与基座的转轴安装面保持平行，平面度公差控制在0.03mm以内，避免装配后臂身出现倾斜，导致执行端的运动轨迹出现偏移；执行端的安装孔端面需要预留足够的紧固件操作空间，方便后期搭载元件的拆装维护，臂身摆动的全行程范围内需要预留至少5mm的安全间隙，与周边的线缆、气管、相邻构件保持安全距离，

　　防止长期运行过程中摩擦磨损管线造成设备故障。从功能特性上看，这类旋转臂无需额外的导向构件即可实现单平面内的定半径摆动，结构组成简单，后期维护仅需定期在铰接孔内补充润滑脂即可，没有复杂的传动副，故障点极少，非常适合在中低速、轻载荷的角度调节场景下使用。在建模过程中需要重点校验臂身摆动的极限位置干涉情况，通过运动仿真模拟全行程的臂身位置，确认与周边所有构件的间隙满足安全要求，同时对弧形过渡段做有限元应力分析，在额定载荷下的最大应力值需要低于材料屈服强度的三分之一，保证足够的安全系数，避免长期使用出现塑性变形。两端铰接孔的表面粗糙度需要控制在Ra1.6以内，降低与销轴配合的摩擦系数，减少铰接副的磨损量，臂身的外表面做喷砂氧化处理即可，无需额外的高精度加工，在控制加工成本的同时满足工业场景的使用要求。这类构件虽然结构并不复杂，但作为设备动作执行的中间传力部件，其尺寸精度、结构刚度直接影响末端执行元件的定位精度，设计过程中不能仅关注外观构型，更需要结合实际安装空间、载荷大小、摆动行程等边界条件反复校核参数，才能保证构件装配后能够长期稳定运行，不会出现动作卡滞、结构变形、干涉碰磨等现场问题。
