直列四缸内燃机活塞缸组结构设计

项目分类:通用机械零部件 发布时间:2021-11-01 ID:352738
  • 直列四缸内燃机活塞缸组结构设计
  • 直列四缸内燃机活塞缸组结构设计
  • 直列四缸内燃机活塞缸组结构设计
  • 直列四缸内燃机活塞缸组结构设计
  • 直列四缸内燃机活塞缸组结构设计

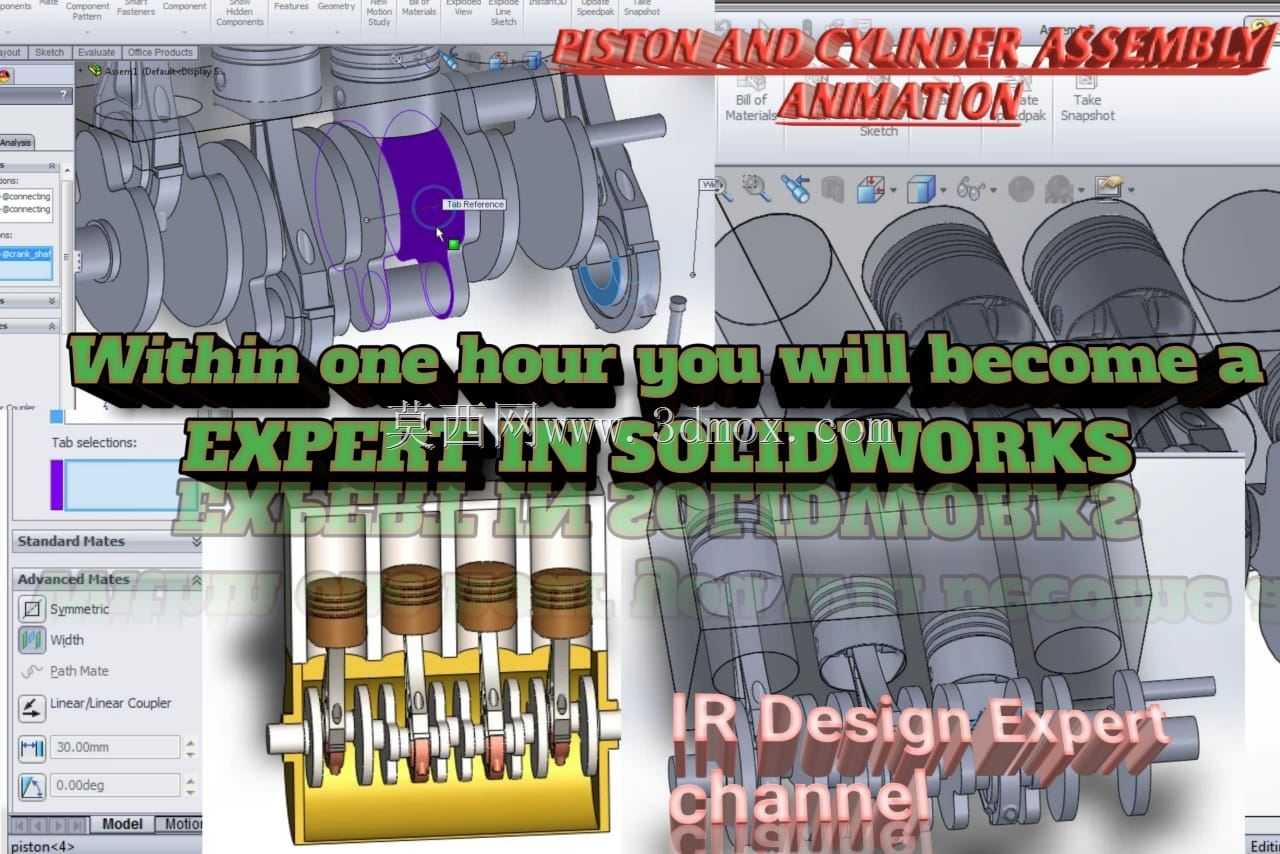

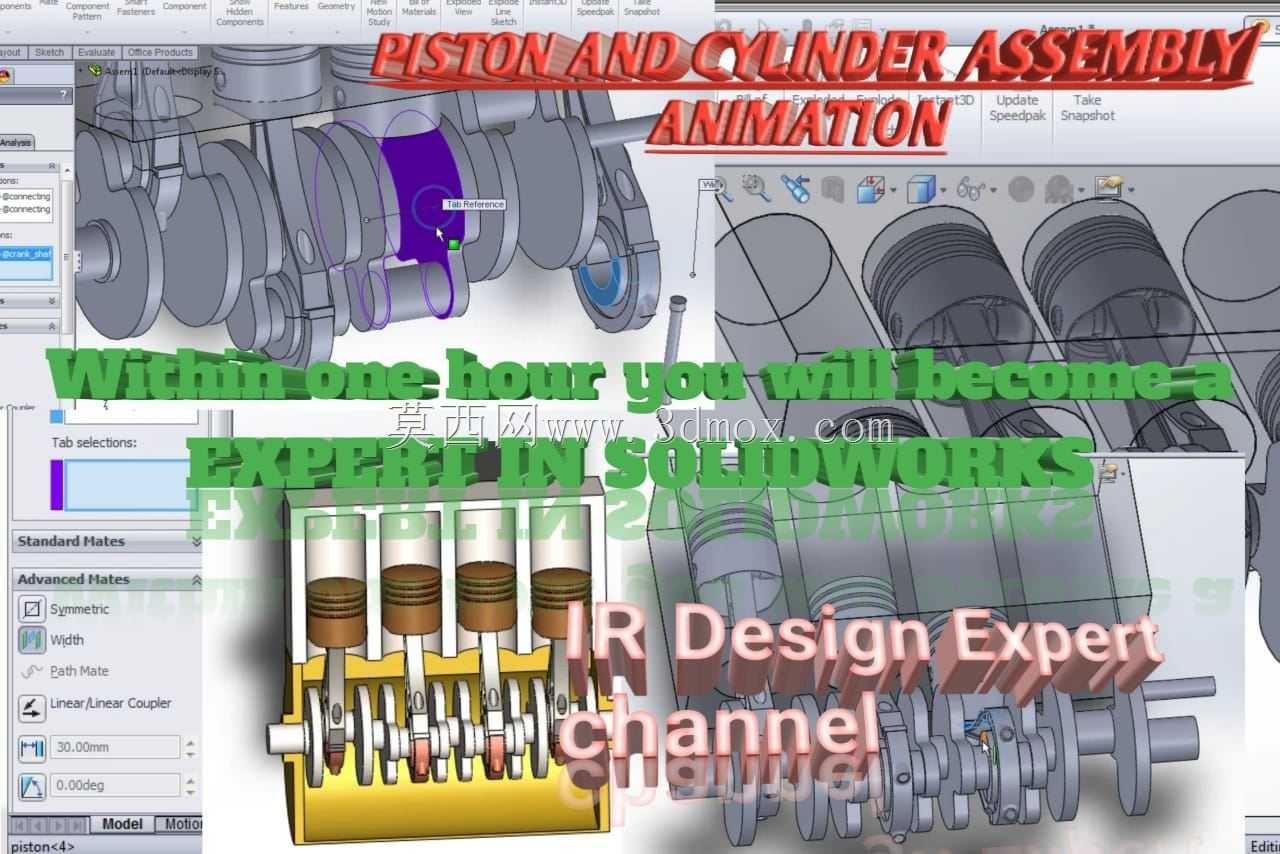

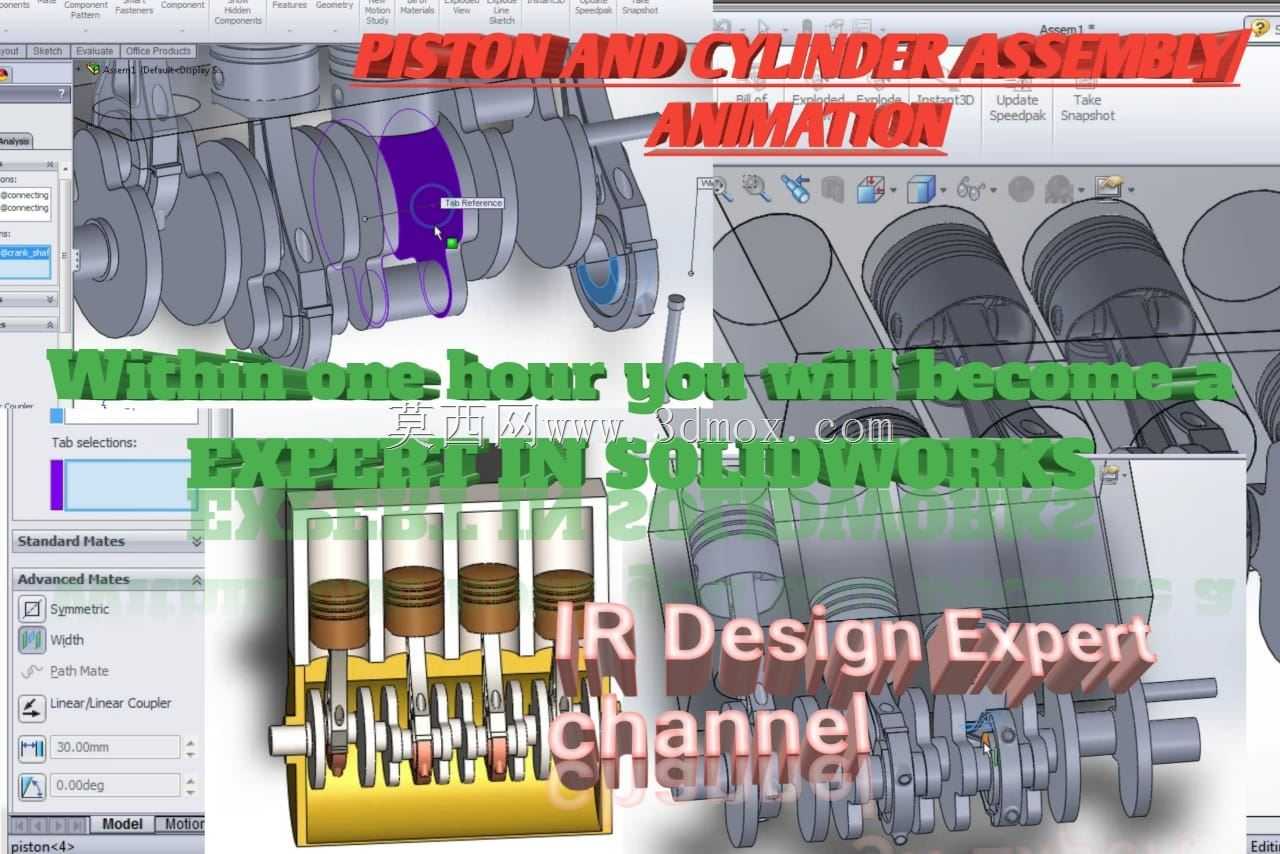

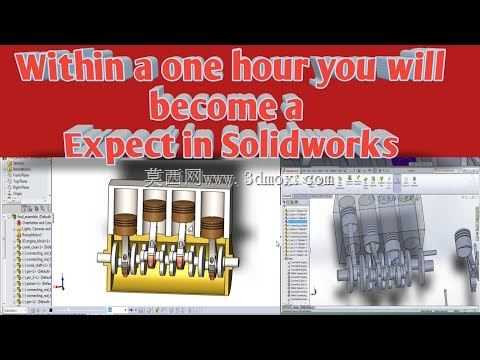

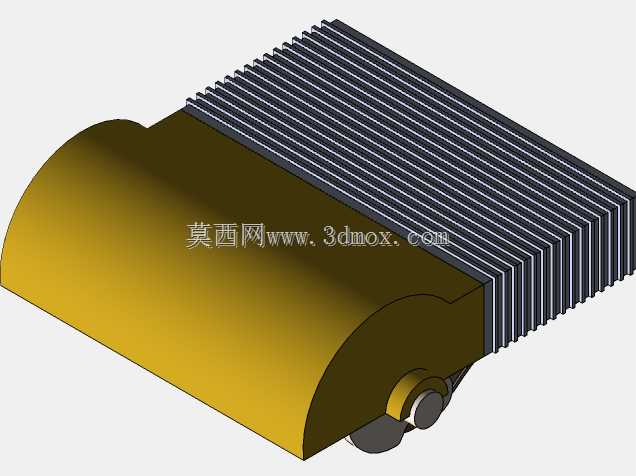

  这套活塞缸结构是往复式内燃机的核心做功单元,日常在乘用车动力总成、小型工程机械动力源、固定式发电机组动力端都能见到同构型的应用,其核心作用是将燃油燃烧产生的气体膨胀压力,通过活塞往复运动转化为曲轴的旋转扭矩,为整套设备输出持续动力。从结构设计逻辑来看,整个组件采用直列四缸的排布方式,四个气缸沿曲轴轴向等距布置,相邻缸的中心距匹配主流小排量内燃机的缸体铸造边界,既保证了缸体本身的结构刚度,也给冷却水道、润滑油道预留了足够的布置空间,不会出现壁厚不足导致的承压泄漏问题。活塞部分采用铝合金材质的轻量化设计,裙部预留了热膨胀余量,避免工作温度升高后出现卡缸故障,活塞环槽的位置经过配凑,气环与油环的间距兼顾密封性能与刮油效果,

  既可以阻止燃烧室的高压燃气窜入曲轴箱,也能将缸壁上多余的润滑油刮回油底壳,减少机油消耗。曲柄连杆机构的设计匹配了活塞的行程参数,连杆大头的剖分面采用斜切口结构,方便装配时从气缸下端穿入安装,曲轴的平衡块对应每个曲柄销的位置做了偏心配重,抵消活塞往复运动产生的一阶、二阶惯性力,降低整机运行时的振动幅值。设计过程中首先确定的是燃烧室的压缩比参数,根据目标使用的燃油标号反推活塞上止点时的燃烧室容积,再倒推活塞顶面的凹坑深度与气缸盖的燃烧室形状,保证混合气在燃烧室内能够形成合理的滚流,提升燃烧效率。安装边界方面,缸体下端的连接法兰匹配曲轴箱的定位止口,同轴度公差控制在0.02mm以内,避免曲轴运转时出现偏磨;

  气缸上端的缸盖连接螺栓孔采用等强排布,每个螺栓的预紧力经过扭矩系数换算,保证缸垫受压均匀,不会出现冲缸故障。进排气道的位置对应每个气缸的燃烧室中心,与配气机构的气门位置精准对齐,减少进排气过程的气流阻力。实际使用场景中,这套结构的可靠性直接决定了动力设备的大修周期,设计时针对活塞销与连杆小头的配合采用了全浮式结构,工作时活塞销可以在活塞销座与连杆小头衬套内自由转动,磨损均匀,延长使用寿命;气缸内壁的珩磨纹路按照45度交叉网纹加工,既可以储存少量润滑油改善润滑条件,也能加快活塞环的磨合速度。很多刚接触动力结构设计的工程师容易忽略活塞的偏置设计,这套结构里活塞销孔中心相对气缸中心做了微小的偏移,

  在做功冲程活塞换向时可以减小活塞对缸壁的敲击力,降低整机运行的噪声。另外曲轴的轴向定位采用止推片结构,布置在中间主轴颈的位置,既可以限制曲轴的轴向窜动量,也不会因为热膨胀导致曲轴卡滞,轴向间隙控制在合理范围内,兼顾传动效率与运转稳定性。润滑油路的设计从缸体主油道直接连通每个主轴颈,再通过曲轴内部的斜油道连通连杆大头,保证高速运转时各个摩擦副都能得到充足的压力润滑,避免出现干磨故障。冷却水道围绕每个气缸做环形布置,水流从缸体下端进入,向上流入缸盖后从出水口流出,保证燃烧室周围的温度均匀,避免局部过热导致的活塞变形、爆震等问题。
