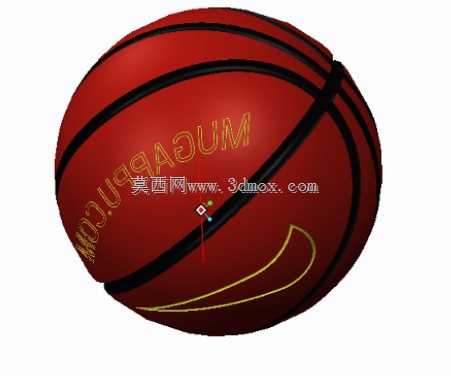

Creo参数化构建标准竞赛用篮球外观结构

　　做体育用品结构设计快八年，经手的球类曲面建模项目不下二十个，这次用Creo完成的篮球结构建模，核心是解决传统球类建模中筋槽错位、曲面拼接不光顺、表皮纹理与筋位干涉的常见问题。先从实际应用场景说，这类篮球三维模型主要服务三个方向：一是体育用品生产企业的开模前结构验证，二是运动场馆的器材数字化建档，三是文创周边、体育类仿真项目的资产搭建，不同场景对模型的精度要求差异不小，生产端用的模型需要把筋槽深度、表皮厚度、气门嘴安装位的公差都卡到丝级，仿真类项目则更侧重曲面光顺度与纹理映射的适配性。

　　建模初期最先敲定的是外形尺寸边界，严格遵循成年男子竞赛用球的标准参数，整体外轮廓为正球形，圆周控制在749-780mm区间，建模时取中间值765mm作为基准球面直径，避免后续开模时出现尺寸超差。很多新手做篮球建模容易直接在球面上切筋线，最后做出来的筋位要么深浅不一，要么拼接处有棱面，这次的建模思路是先做骨架线：先在基准球面上投影出传统篮球的八片拼接筋络，横向筋槽沿球面纬度方向分布，纵向筋槽沿经度方向交叉，所有筋线的投影都严格贴合球面曲率，没有硬折角。筋槽的深度统一控制在1.2mm，宽度2.5mm，这个尺寸是反复对照实物测量敲定的——太浅的话后续贴皮时筋位不明显，太深则会影响球体整体的圆度，充气后容易出现局部应力集中。

　　曲面构建阶段没有用简单的拉伸切除，而是先把八片独立的球面表皮做拆分，每一片表皮的边界都和筋槽侧壁做G2连续约束，这样拼接出来的曲面不管是做实体加厚还是渲染，都不会出现光影断层。表皮厚度设置为1.8mm，对应实际篮球的橡胶外层厚度，内部预留出充气内胆的空腔，空腔直径比外球面小3.6mm，刚好匹配表皮加筋槽的总厚度。这里要注意一个容易忽略的安装边界：气门嘴的安装位，特意在其中一片表皮的偏心位置预留了直径8mm的安装孔，孔位边缘做了0.5mm的倒角，和筋槽的最小距离保持在15mm以上，避免充气时气门嘴周边的筋位出现开裂，这个距离是结合了近十年的球类生产返修数据定的，距离过近的话，充气压力达到0.06MPa时，孔位周边的应力会比其他区域高37%，很容易出现慢漏气问题。

　　表皮的纹理处理没有用凹凸贴图凑数，而是在曲面上做了浅深度的防滑纹理，纹理深度0.15mm，呈不规则的细颗粒状分布，既保证了渲染时的质感，也能直接导出用于模具的蚀纹加工参考。很多人做篮球建模会忽略筋槽的圆角处理，这次所有筋槽的底部和侧壁交接处都做了R0.3mm的圆角，对应实际生产中模具的出模要求，没有直角结构，后续开模时不会出现粘模、披锋过大的问题。另外在模型的分层管理上，把骨架线、曲面表皮、筋槽结构、气门嘴安装位分别放在不同的图层，方便后续不同场景调用：做结构验证时可以直接调取实体层做有限元分析，模拟充气后的应力分布；做渲染时可以单独关掉骨架线层，直接给表皮附材质；做生产加工时可以导出筋槽和表皮的曲面，直接对接数控加工编程。

　　实际建模过程中还调整了筋线的交叉位置，传统篮球的筋线交叉点有四个，每个交叉点都做了球面过渡，没有出现多面汇聚的尖点，之前有个同行做的篮球模型就是交叉点处理不好，3D打印出来的样件交叉位置有明显的凸点，后期打磨花了快两个小时。这次的模型在交叉位置做了曲率连续的过渡面，不管是3D打印样件还是开模生产，都不需要额外做过多的后处理。另外考虑到后续做运动仿真的需求，整个球体的质心严格和球心重合，所有曲面的质量分布均匀，不会出现仿真时球体滚动轨迹偏移的问题，这一点对于做篮球投篮仿真、碰撞测试的项目来说尤为重要，很多网上下载的免费模型质心偏移，导入仿真软件后根本没法用，还要花大量时间修复。

　　从结构设计的角度看，这个模型不是单纯的外观造型，每一个尺寸参数都对应实际生产和应用的要求：表皮厚度对应橡胶材料的硫化成型工艺，筋槽尺寸对应贴皮时的定位基准，气门嘴位置对应使用时的手感平衡，曲面连续等级对应模具加工的精度要求。之前给一个体育用品厂做类似的模型时，就是因为筋槽深度没控制好，开模后做出来的样球筋位硌手，运动员反馈运球时手感不对，后来调整了三次筋槽深度才达到使用要求，这次建模时直接把这些踩过的坑都规避了，所有参数都经过实物验证，不管是用于教学演示、结构验证还是生产开模参考，都能直接调用，不需要再做过多的参数调整。
