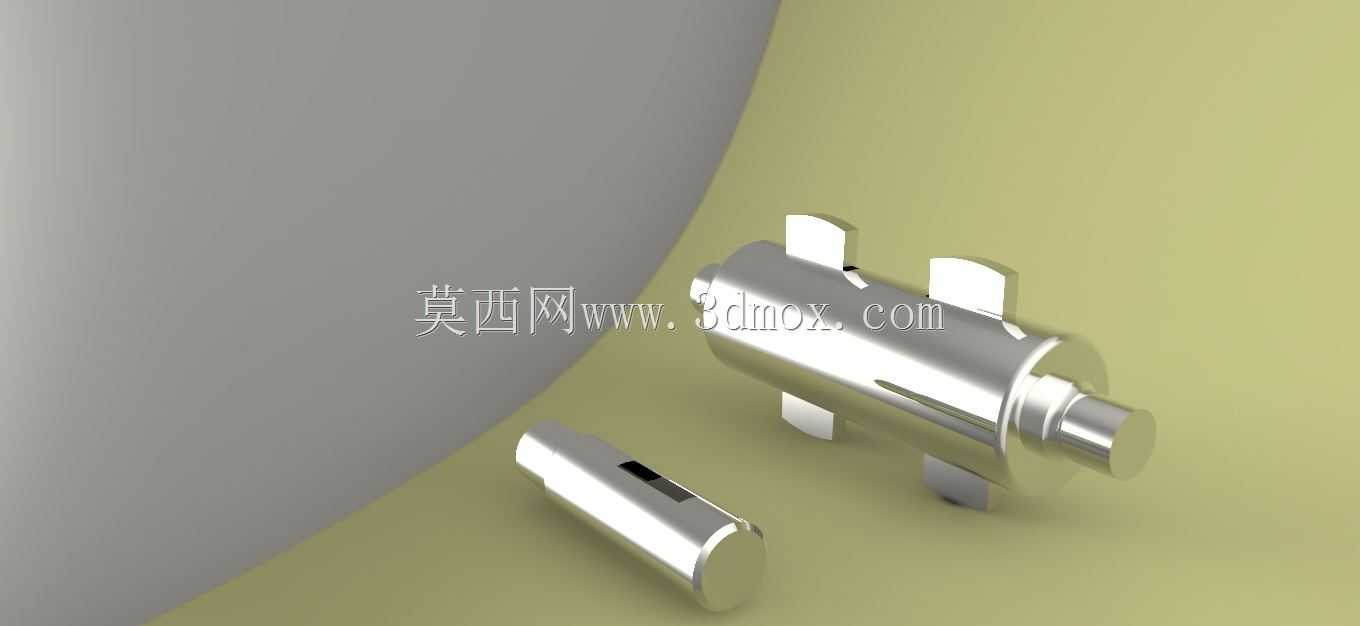

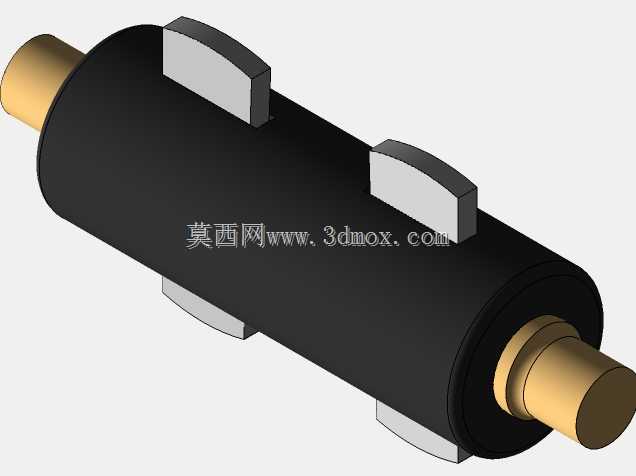

套筒与开口销配合连接结构设计

　　在常规机械传动与构件连接场景中，套筒与开口销的组合是应用频次极高的可拆卸连接方案，这类结构常出现在需要轴向限位、同时允许周向存在一定活动余量的装配位置，比如轻工输送线的辊筒轴端限位、小型农机操纵杆的铰接点位、手动工具的传动杆连接段，甚至部分民用五金的折叠结构锁止位都能见到这类结构的身影。

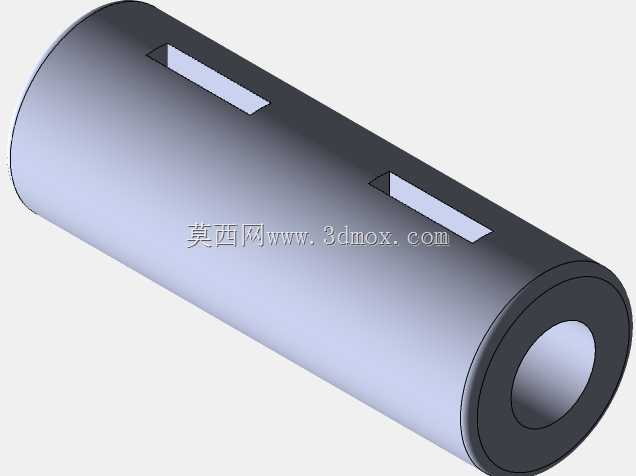

　　从实际使用需求出发，这套连接结构的核心作用是在不破坏被连接件基体的前提下，实现两个同轴构件的轴向位置锁定，同时允许装拆人员仅用尖嘴钳这类通用工具就能完成拆解维护，不需要配备专用拉马或者液压拆卸工具，非常适合野外作业、现场抢修这类无法携带重型工装的场景。设计时首先要考虑的是套筒的壁厚匹配，套筒作为套在轴类零件外侧的衬套构件，其内径需要与对应轴段保持基孔制间隙配合，间隙量控制在0.02-0.05mm区间，既保证装配时能顺利推入，又不会因为间隙过大出现运转时的径向晃动；套筒的外径则需要根据开口销的安装孔径做匹配，销孔位置距离套筒端面的距离要大于开口销折弯后的有效长度，避免销尾突出部分与相邻转动构件发生刮蹭。

　　开口销的选型需要匹配套筒上的销孔直径，销孔贯穿套筒与内部芯轴，开口销穿入后需要将两个尾部分开折弯，折弯角度通常控制在60-90度，其中一个尾端贴合套筒端面弯折，另一个尾端沿芯轴轴向弯折，这样能避免设备运转过程中开口销受振动影响从销孔中脱出。很多新手设计时容易忽略销孔的位置公差，如果销孔与套筒端面的距离过小，开口销折弯后尾端没有足够的贴合面，长期受交变载荷影响很容易出现金属疲劳断裂，最终导致连接失效；如果销孔位置距离套筒配合面过近，会削弱套筒的结构强度，在承受径向冲击载荷时容易从销孔位置出现开裂。

　　这套结构的安装边界需要注意几个核心尺寸：首先是套筒的有效配合长度，要覆盖被连接轴段的对接位置，两端各留出3-5mm的余量用于加工销孔倒角，倒角角度取45度，既方便开口销穿入，也能去除孔边的毛刺避免划伤操作人员；其次是开口销的公称直径要比销孔直径小0.1-0.2mm，保证穿装顺畅，同时开口销的总长度要满足穿入后两端能留出足够的折弯长度，通常伸出销孔的长度不小于开口销公称直径的1.5倍。在实际装配场景中，这类结构不需要额外涂抹螺纹锁固剂，因为开口销本身属于机械锁止构件，依靠金属形变实现防松，相比螺纹胶或者弹垫防松，它的可靠性更高，能适应-40℃到120℃的常规工作温度区间，在有轻度油污、粉尘的环境下也能保持稳定的锁止效果。

　　从结构设计的细节来看，套筒的外表面不需要做过高的表面处理，常规发黑处理就能满足防锈需求，如果是在腐蚀环境下使用，可以更换不锈钢材质的套筒与开口销，但要注意两种构件的材质硬度差不能过大，避免长期振动磨损导致销孔扩径。另外在设计销孔时，要尽量保证销孔的轴线与套筒轴线垂直，垂直度公差控制在0.1mm以内，如果销孔歪斜，穿入开口销后会出现局部应力集中，大幅缩短构件的疲劳寿命。很多现场维护的老技师都有经验，安装这类结构时不会把开口销的尾端完全敲平贴死在构件表面，会留出微小的活动间隙，避免构件受热膨胀时开口销被挤压变形，导致后续拆解困难。

　　这类连接结构相比过盈配合或者键连接，最大的优势是装拆效率高，不需要加热或者压力设备就能完成装配，同时能承受一定的轴向窜动载荷，适合那些需要经常拆解维护、载荷不算特别大的传动位置。在一些手动工具比如棘轮扳手的换向结构、自行车的脚踏轴限位、小型卷扬机的钢丝绳挡块固定位置，都能看到这类结构的变体，只是根据载荷大小调整了套筒的壁厚和开口销的直径规格。设计时还要考虑相邻构件的运动空间，套筒安装后不能超出安装位的径向轮廓，开口销折弯后的尾端要处于相邻构件的运动避让槽内，避免运转时出现碰撞异响甚至卡滞。
