轴与轴承配合结构三维设计展示

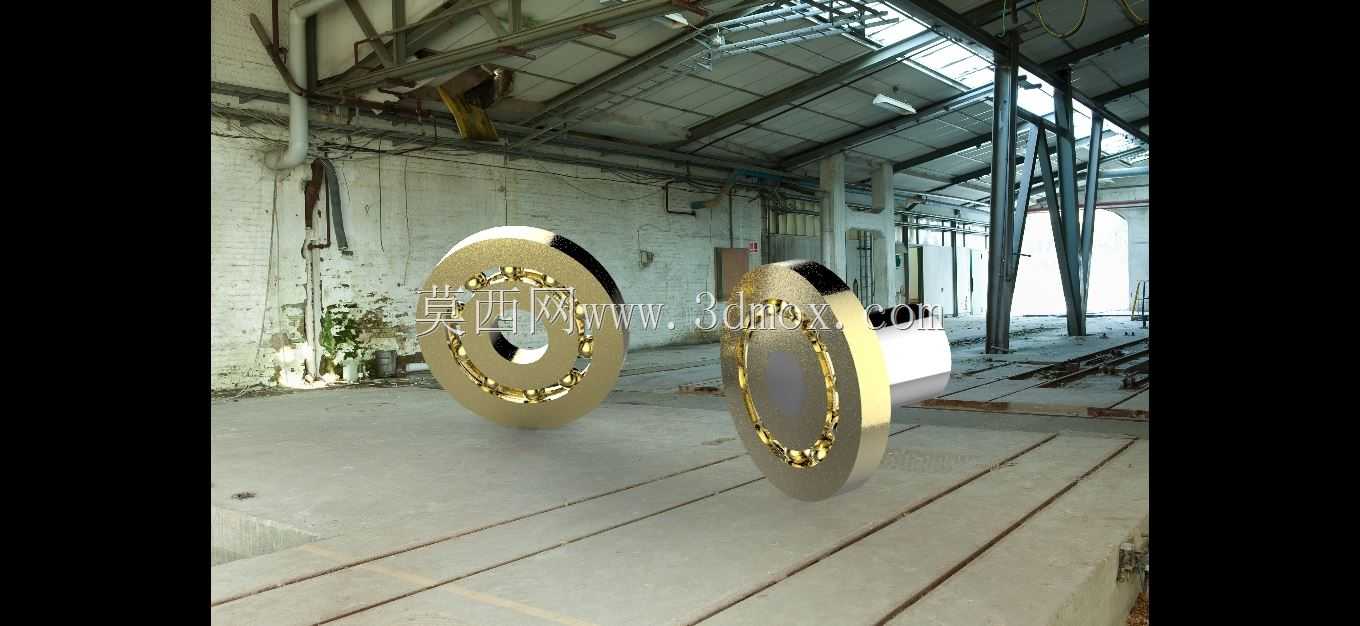

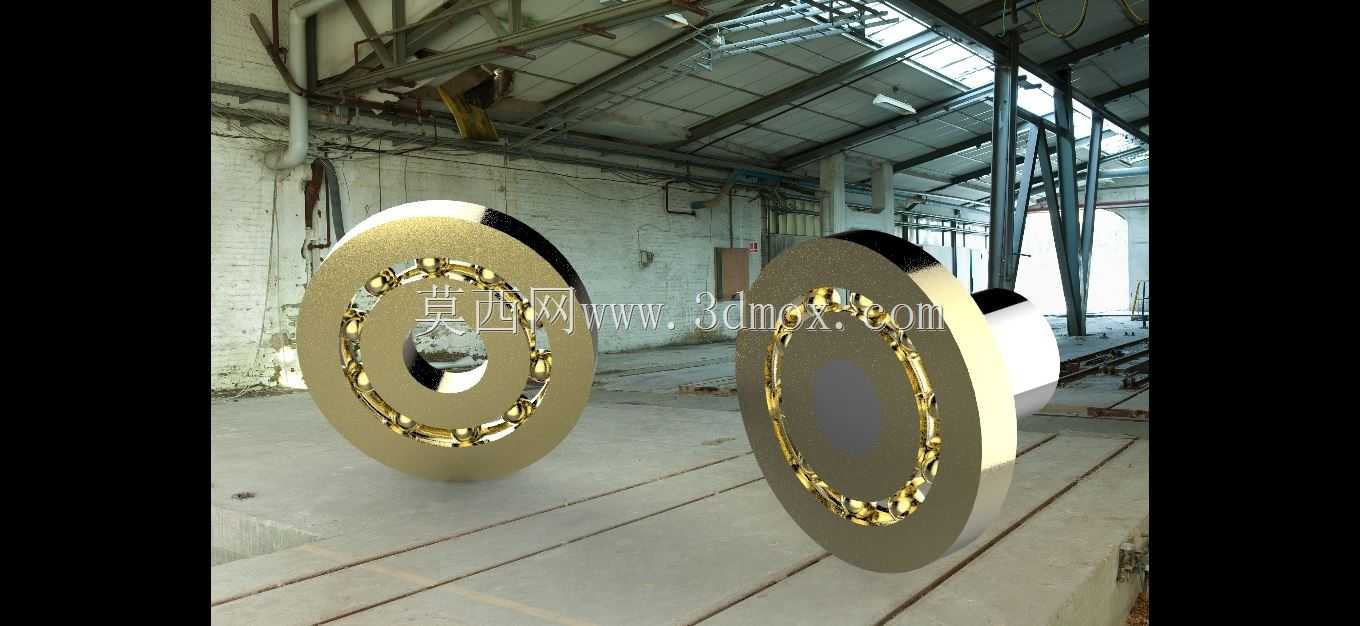

　　在各类旋转类机械设备的轴系设计环节中，轴与轴承的配合结构是支撑旋转轴运转、降低传动摩擦阻力的核心组成部分，这套三维结构完整还原了实际工业场景中轴与滚动轴承的装配关系，可直接用于设备选型阶段的结构校核、装配干涉检查以及教学演示场景。从实际应用场景来看，这类轴与轴承的配合结构广泛覆盖机床主轴传动、输送设备辊筒支撑、电机输出轴定位、减速机内部轴系支撑等多个工业场景，只要存在旋转运动传递的设备，几乎都离不开这类基础配合结构的设计。在实际设备运行过程中，轴承的内圈与轴颈采用过盈配合实现周向固定，随轴一同旋转，轴承外圈则与设备的轴承座孔采用过渡或间隙配合，固定在机座上承担径向与轴向的复合载荷，滚动体在内外圈的滚道之间滚动，

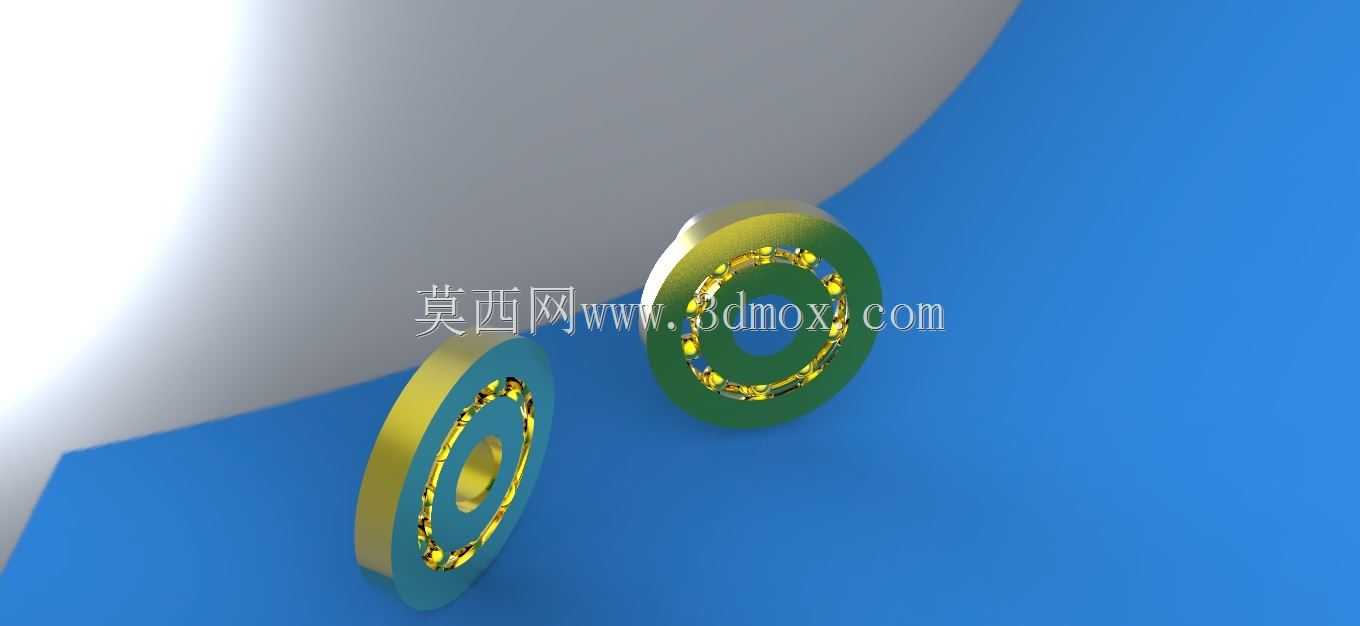

　　将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与零件磨损速率。从设计思路层面来看，这套结构在建模时充分考虑了实际装配的工艺性，轴颈位置预留了轴承安装的定位轴肩，轴肩高度严格控制在轴承内圈厚度的三分之二以内，既保证了轴承安装到位后的轴向定位可靠性，又预留了后续轴承拆卸时拉马的卡入空间，避免拆卸过程中损坏轴承滚道或轴颈表面。轴承的选型匹配了常规中等载荷、中等转速的通用工况，采用深沟球轴承的结构形式，这类轴承除了能够承担径向载荷之外，还可以承受一定数值的双向轴向载荷，对轴的挠曲变形适应性较强，适配多数通用机械设备的使用需求。从外形尺寸与安装边界来看，建模过程中严格遵循了滚动轴承的标准安装尺寸规范，

　　轴颈的加工公差带选取了适合过盈配合的公差区间，轴承座孔的公差带则匹配外圈固定的安装要求，装配完成后轴的伸出端长度预留了标准件联轴器、带轮或齿轮的安装空间，轴端位置预留了锁紧螺纹孔位，可通过轴端挡圈实现传动件的轴向固定，防止设备启停过程中传动件发生轴向窜动。在实际结构设计中，这类轴与轴承的配合结构还需要考虑润滑与密封的配套设计，轴承位置预留了润滑脂的填充空间，轴承外侧可根据使用场景加装密封圈或者防尘盖，阻挡外界的粉尘、水汽进入轴承滚道内部，避免杂质造成滚动体与滚道的磨粒磨损，延长轴承的实际使用寿命。建模过程中对轴承的保持架、滚动体、内外圈滚道都做了精细化的结构还原，并非简化的示意模型，

　　能够直观展示滚动轴承在运转过程中各零件的相对运动关系，在进行虚拟装配仿真时，可以清晰观察到轴旋转时轴承内圈随动、滚动体沿滚道公转加自转、外圈保持固定的运动状态，帮助设计人员快速排查轴系设计中可能存在的定位不可靠、装配干涉、预留间隙不足等常见问题。对于刚接触机械结构设计的从业者来说，这类基础配合结构的三维模型能够帮助快速理解轴系零件的装配逻辑，掌握轴承选型、安装定位、公差匹配的核心设计要点，避免在实际设计中出现轴肩过高导致轴承无法拆卸、配合过松导致内圈跑圈、配合过紧导致轴承安装时胀裂滚道等常见设计失误。在设备改造升级场景中，这类标准化的轴与轴承配合结构模型可以直接调用，根据实际设备的载荷、转速、轴系跨度调整轴径与轴承型号，快速完成轴系部分的结构设计，大幅缩短非标设备的设计周期，同时保证结构设计符合通用机械的设计规范，降低后续设备调试与运维阶段的故障概率。
