六联组20英寸规格CNG储气瓶组结构设计

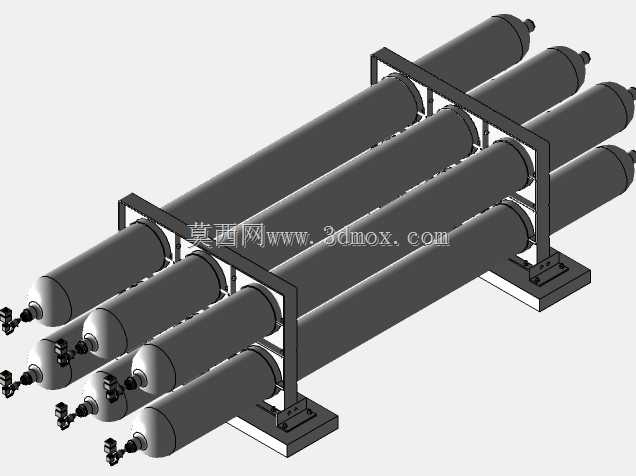

　　在城镇燃气调峰站点、车用CNG加气子站、小型工业燃气供气单元的现场布置中，多瓶组集成式储气装置一直是平衡储气量与占地成本的核心选型，本次呈现的六联装卧式储气瓶组，正是针对中小规模储气需求做的集成化结构方案。整套装置采用6根同规格高压储气瓶卧式平行排布，单瓶公称直径20英寸，筒体长度22英尺，所有气瓶通过两端的集成管汇实现气路连通，避免了单瓶独立接管带来的管路杂乱、泄漏点多的问题，日常运维时仅需对总进出气口做压力检测与密封检查，大幅降低现场运维的工作量。从安装边界来看，整套瓶组通过底部的两个型钢焊接底架实现落地固定，底架上预留了与预埋基础适配的螺栓安装孔，安装时无需额外搭建大型支撑框架，只要现场基础的水平度满足要求，即可直接吊装就位，

　　底架与瓶身接触的位置设置了弧形托座，托座与瓶身之间垫有减震橡胶垫，既可以避免瓶身与钢结构直接接触产生电化学腐蚀，也能缓冲加气、卸气过程中管路传递的微幅振动，防止长期振动导致的焊缝疲劳开裂。瓶组的固定框架采用矩形型钢焊接而成，框架在每根气瓶的支撑位置都设置了环形抱箍，抱箍的弧度与瓶身外径完全匹配，锁紧后可以限制气瓶在轴向、径向的窜动，即使在运输过程中遇到颠簸路况，也不会出现瓶体移位、管汇受力变形的问题。气路连接部分，所有气瓶的端部接口都通过等径三通接入总汇管，汇管的通径经过流量校核，能够满足6个气瓶同时充卸气的流量需求，不会出现通径过小导致的节流降温、流阻过大问题，汇管末端预留了总进出气法兰接口、安全泄放接口、压力检测接口，

　　现场安装时可以直接对接站区的工艺管路，无需二次切割焊接管汇部件。设计过程中重点考虑了瓶组的检修空间，相邻两瓶之间的净间距控制在合理范围，既不会因为间距过大导致整体占地尺寸超标，也能保证操作人员可以顺利进入瓶间做外壁防腐检查、密封点验漏作业，框架的顶部没有设置遮挡结构，方便后期对气瓶做定期检验时的吊装作业，不需要额外拆除大量结构件就能完成单瓶的更换操作。在实际应用场景中，这类六联瓶组常作为加气站的高压储气单元，配合压缩机完成顺序充气控制，也可以作为小型工业用户的调峰储气设施，在用气低谷时段储存燃气，用气高峰时段补充管网供气量不足的缺口，相比立式储气瓶组，卧式排布的方式整体重心更低，抗风载、抗震性能更优，在沿海多风区域、

　　地质活动相对活跃的区域有更好的适配性。整套结构的受力传递路径清晰，瓶身的自重、内部介质压力产生的载荷都通过抱箍传递到框架，再通过底架均匀传递到安装基础，没有应力集中的薄弱节点，焊接位置都做了圆角过渡处理，避免长期载荷下出现应力开裂。管汇的布置全部顺着瓶身轴向排布，没有突兀的弯折结构，既减少了管路的应力集中点，也让整体外观更加规整，方便后期做保温、防腐层的包覆作业。针对CNG介质的高压特性，所有连接密封面都采用了凹凸面法兰配合金属缠绕垫片的密封结构，相比普通平垫密封，在高压工况下的密封可靠性更高，能够长期承受25MPa级别的工作压力而不出现泄漏。瓶组两端的操作空间预留充足，端部的阀门、仪表安装位置距离地面高度符合人体工程学要求，操作人员站在地面即可完成阀门操作、压力数据读取，不需要额外搭建操作平台，进一步压缩了站点的建设成本。
