符合DIN标准的平轮式链轮传动构件

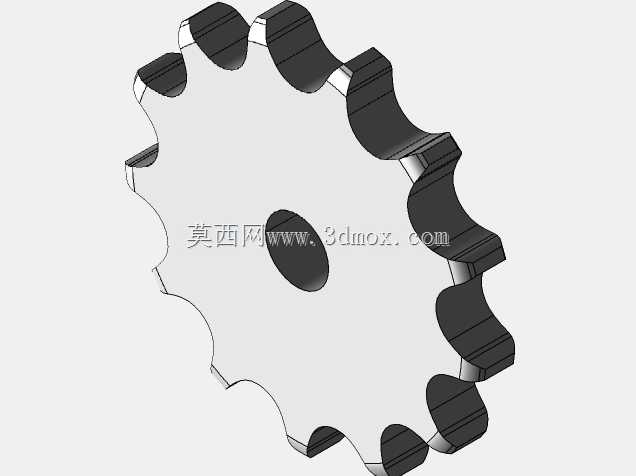

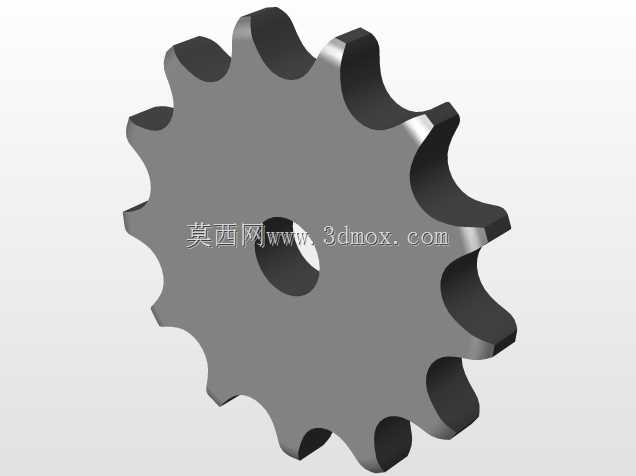

　　这类链轮构件主要应用在各类链传动场景中，覆盖轻工输送线、农业机械传动组、小型工业设备动力传输等多个领域，作为链传动系统的核心啮合部件，它的核心作用是和配套链条形成精准啮合，将主动轴的旋转扭矩平稳传递到从动端，相比带传动，它不会出现打滑丢转的问题，传动比保持恒定，在低速重载、工况环境存在少量粉尘的场景下适配性更强。从结构设计来看，这款链轮采用平轮式结构，没有额外的凸缘挡边，适配双侧无限位要求的链条安装场景，齿形完全遵循DIN 8187以及ISO/R 606的标准规定，齿廓的曲线经过参数化拟合，每个齿的啮合面都做了平滑过渡处理，能保证链条滚子进入和退出啮合时没有刚性冲击，减少运行过程中的噪音和齿面磨损。

　　设计过程中首先确定了适配的链条节距参数，以此为基础推导节圆直径、齿顶圆直径、齿根圆直径的核心尺寸，中心的安装孔采用通孔设计，可根据实际安装的轴径做二次键槽加工，适配不同直径的传动轴，安装边界上，齿顶圆的外轮廓没有突出的异形结构，安装时只需要保证链轮端面和传动轴轴线保持垂直，避免出现偏摆，就能保证和链条的正常啮合，不会出现咬链、掉链的问题。齿槽的深度经过反复校核，既保证链条滚子能完全卡入齿槽传递足够扭矩，又不会因为槽深过大导致滚子卡滞，在链轮运转过程中，每个齿依次和链条滚子接触，载荷能均匀分布在同时啮合的多个齿上，不会出现单齿过载断裂的问题。这类平轮链轮在装配时不需要额外的轴向定位挡圈，适合安装在两轴中心距固定、

　　传动方向无轴向窜动的传动组中，比如小型输送辊道的动力端、农用机具的行走传动组、包装设备的物料输送传动位，都能看到这类标准链轮的应用。从建模逻辑上，先绘制单个齿的齿廓草图，通过圆周阵列生成所有轮齿，再对齿顶和齿根的衔接处做圆角过渡处理，消除应力集中的尖角，中心孔的位置严格和节圆同轴，保证运转时的动平衡性能，即使在较高转速的传动场景下，也不会出现明显的振动。实际使用中，这类标准链轮的互换性很强，只要是符合对应DIN和ISO标准的同规格链条，都能和它完美适配，不需要做额外的修配调整，很大程度上降低了设备维护时的配件更换成本，不需要针对单个配件做定制加工，直接选用标准件就能完成替换。在结构强度层面，轮盘的整体厚度和适配链条的内节内宽匹配，

　　保证链条和链轮啮合时接触面足够，不会出现偏磨，齿面的受力方向沿着齿廓法线方向传递到轮盘本体，再通过中心的安装孔传递到传动轴，整个力流路径顺畅，没有突变的截面，能承受持续的交变载荷，长期运行也不容易出现齿面疲劳点蚀或者轮齿断裂的问题。
