12英尺乘4英尺钢制工业设备撬装基座

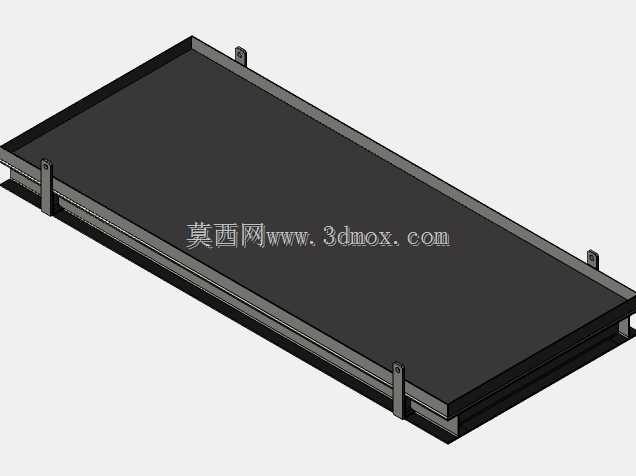

　　在工业现场的设备布设环节，撬装结构的应用早已覆盖化工、水处理、暖通、小型动力单元等多个场景，这类钢制设备撬的核心价值，是把零散的设备、管线、阀组预先集成在统一的钢制底座上，省去现场逐件找正、浇筑基础的繁琐工序，大幅缩短现场安装调试的周期。这款12'X 4'规格的钢制设备撬，整体采用型钢焊接框架搭配表面防滑承载面板的结构，框架边缘预留的吊装耳板经过受力校核，能够匹配车间行车、现场汽车吊的吊装作业需求，吊装点位的对称布局可以避免起吊过程中出现底座倾斜、设备偏移的问题。从结构设计的逻辑来看，这款撬座的框架主梁采用抗弯截面模量更高的矩形型钢，沿长度方向通长布置，次梁按照400mm的均匀间距排布，

　　能够保证面板在承受均布设备载荷时不会出现局部凹陷变形，面板表面做了防滑纹理处理，即便现场有少量油污、积水，运维人员在撬座上巡检操作也能降低滑倒风险。撬座的侧边预留了统一的管线穿接缺口，设备集成时的动力线缆、工艺管线、控制线路都可以通过缺口规整排布，避免现场布线杂乱，同时撬座底部预留了100mm的架空高度，既可以满足现场地面少量积水时的防腐需求，也方便叉车从底部叉取转运，适配车间内短距离移位、物流装车的作业要求。在安装边界的考量上，这款撬座的整体外形尺寸严格控制在12英尺长、4英尺宽的范围内，刚好适配标准集装箱的内部宽度，在设备整体撬装完成后可以直接装入标准集装箱发运，不需要额外做超限运输的申报，大幅降低跨区域项目的物流成本。

　　撬座的安装固定点位设置在框架四角的支腿位置，每个支腿都预留了地脚螺栓连接孔，现场只需要按照孔位浇筑四个小型混凝土地脚墩，就可以完成撬座的固定，不需要做整面的设备基础，对于临时布设的项目、野外作业站点来说，这种设计的适配性极强。从实际使用的场景来看，这类钢制撬座既可以承载小型泵组、过滤单元、计量装置等单台设备，也可以根据工艺需求在撬面上集成多台关联设备，做成一体化的功能撬块，运到现场后只需要对接进出管线和电源就可以投入使用，相比传统的现场散件安装模式，撬装结构的预制工作全部可以在车间内完成，焊接、防腐、装配的质量都能得到更好的管控，现场作业量能减少七成以上。在结构细节的处理上，撬座所有的焊接位置都做了焊渣清理和圆角打磨，

　　避免尖锐边角划伤安装人员，表面的防腐涂层采用工业环氧类涂料，能够适应一般工业环境下的防腐蚀需求，如果是用于腐蚀较强的化工场景，也可以在基础结构上额外增加防腐衬层。撬座的吊装耳板采用整板切割成型，和主梁之间采用满焊连接，焊接位置做了加强筋补强，能够承受整撬满载重量下的吊装载荷，不会出现耳板撕裂的风险。另外，撬座的侧边还预留了接地螺栓连接点，集成电气设备时可以直接将接地线路接在预留点位上，保证设备运行时的接地可靠性，符合工业现场的电气安全规范。很多现场运维人员反馈，传统的设备安装方式，设备直接固定在地面上，后期如果需要移位、调整工艺布局，拆解和转运的工作量极大，而采用这种钢制撬座的集成设备，只需要断开对外的连接管线，就可以整体吊装转运，设备的移位、改造都更加灵活，对于需要频繁调整工位的生产线、临时作业站点来说，这种结构的优势尤为明显。在建模过程中，这类撬座的结构需要重点校核主梁的挠度变形，确保在额定承载下，主梁的最大挠度不超过跨度的1/500，避免撬座变形导致上面固定的设备出现同轴度偏差、管线受力开裂的问题，同时面板的厚度选择也要匹配承载需求，太薄的面板在人员踩踏、设备重压下容易出现鼓包变形，太厚则会增加整撬的自重，提升吊装和物流的成本，这款撬座的面板厚度和型钢选型经过了多轮载荷校核，在保证结构强度的前提下尽可能控制了整体自重，兼顾了强度和经济性。
