洗衣机传动端异形连接法兰盘结构

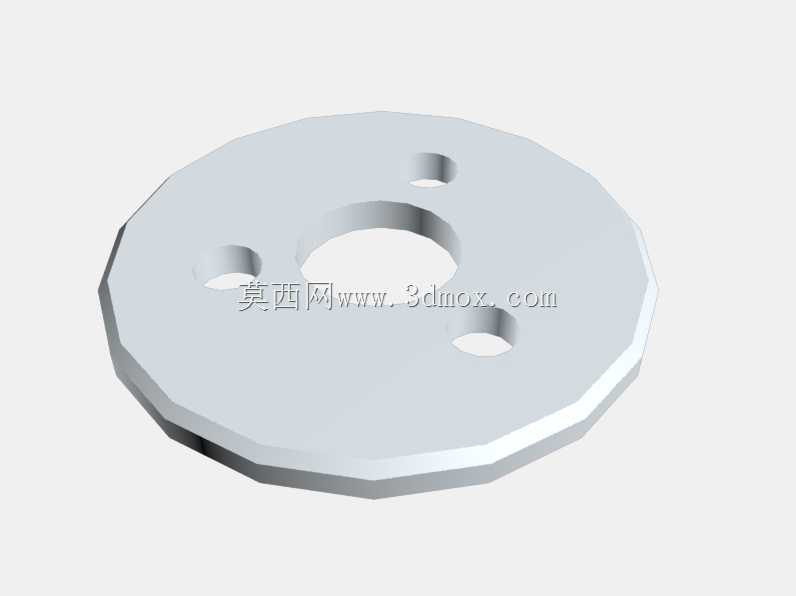

　　在家用及商用洗衣设备的传动系统布局中，这类带异形切边的盘状连接件，主要承担动力输出端与负载端的扭矩传递、轴向定位功能，是波轮或滚筒驱动链路里不可缺少的刚性衔接零件。日常设备运行时，电机输出的旋转扭矩经过减速机构传递到该零件上，再通过盘面的孔位结构将动力传导至内筒组件，整个过程中零件需要承受持续的交变扭转载荷，同时还要匹配装配时的同轴度公差要求，避免运行过程中出现偏摆、异响等问题。从结构设计逻辑来看，该零件采用中心大通孔加周边多组小孔的布局，中心孔主要用于穿过主轴或者与轴端的定位结构配合，保证整个盘体与旋转轴的同轴度，周边的小孔则是用于穿装固定螺栓，将盘体与相邻的传动部件或者内筒端盖锁紧，孔位的分布角度经过计算，

　　能够让螺栓锁紧时的压紧力均匀分布在盘面上，避免局部应力集中导致的盘体变形。盘面外缘做的多段平直切边，并非随意的造型处理，一方面是为了在装配时能够通过工装卡持切边位置完成扭矩锁紧，避免拧紧螺栓时盘体跟转，另一方面也能缩减零件的整体外廓尺寸，给周边的密封件、线束或者其他安装结构留出足够的避让空间，减少设备内部的空间占用。从安装边界的角度考量，这类盘类零件的厚度需要匹配相邻部件的装配间隙，过厚会导致轴向装配尺寸超差，使得内筒的轴向窜动量超出设计范围，过薄则会降低零件自身的结构刚性，在长期交变载荷下出现翘曲甚至断裂的问题。盘面的平面度公差需要控制在合理范围内，保证与配合面贴合时没有间隙，避免螺栓锁紧后盘体存在内应力，长期运行后出现松动。

　　中心孔的尺寸公差需要与配合轴径形成合适的配合关系，既不能过松导致同轴度偏差过大，也不能过紧造成装配困难、后期维护拆卸不便。周边的安装小孔位置度公差需要严格控制，保证与配合部件的螺孔能够精准对齐，避免强行装配导致螺栓受剪，缩短零件的使用寿命。在实际的设备应用场景中，这类零件除了传递扭矩之外，部分机型还会在该盘体上集成配重或者转速检测的触发结构，这就要求盘体自身的动平衡性能达标，盘面的材质均匀，没有气孔、砂眼等铸造或者加工缺陷，否则高速旋转时会产生振动，不仅会产生噪音，还会加速轴承等其他传动部件的磨损。设计过程中，需要结合设备的额定洗涤容量、电机最大输出扭矩来核算盘体的最小厚度、孔边距等参数，保证在最大负载工况下，

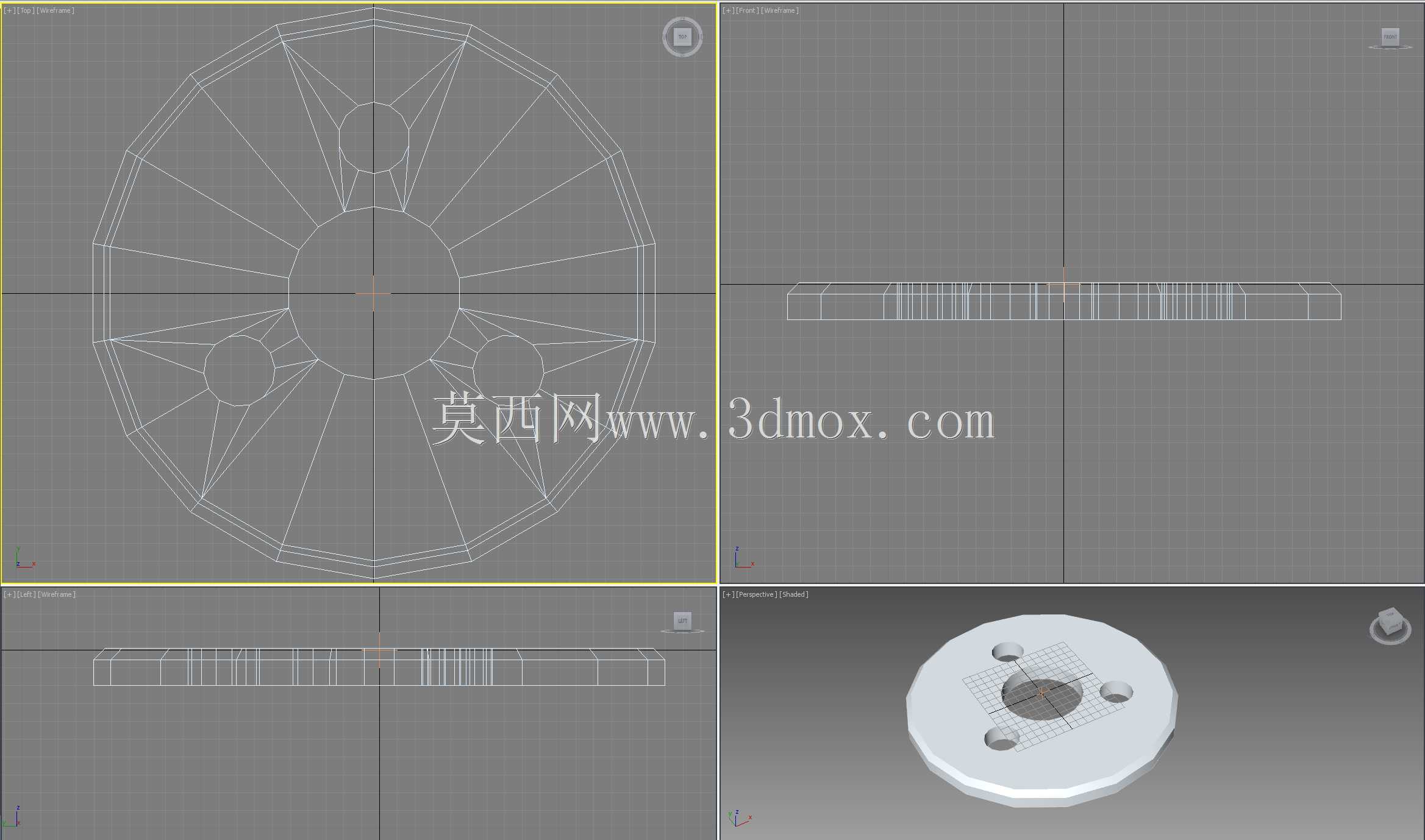

　　盘体的应力水平低于材料的许用应力，同时还要考虑长期接触洗涤环境中的水汽、洗涤剂残留等因素，选择合适的表面处理方式，提升零件的耐腐蚀性能，避免锈蚀导致的结构强度下降或者配合面卡滞。不同于标准圆形法兰，这种带切边的异形结构在建模时需要重点关注切边的位置与周边安装孔的相对距离，保证切边加工后不会破坏孔位周边的结构强度，同时切边的尺寸要匹配常用装配工装的卡持范围，方便生产线的装配作业以及后期售后维护时的拆卸操作。整个零件的建模过程需要先确定中心基准轴，再依次绘制中心孔、周边安装孔的草图，之后通过拉伸特征生成基础盘体，最后通过切除特征完成外缘切边的加工，建模时需要注意所有孔位的倒角、盘面的拔模角度等工艺细节，保证模型能够直接对接后续的加工工艺要求，减少工艺转化时的调整工作量。
