碟形低空飞行器主体结构三维数模

　　本次呈现的碟形低空载具主体结构，在前期构型阶段就跳出了常规固定翼、多旋翼飞行器的布局思路，核心围绕低阻气动外形、紧凑内部舱室布局两个核心方向展开结构设计。从实际应用场景来看，这类碟形构型的载具可适配低空低速的近地观测、特殊地形巡检、狭小空间内的探测作业需求，相比常规旋翼类飞行器，其整体外轮廓无突出的旋翼臂、起落架等外伸结构，在穿越林间、建筑间隙等复杂狭窄空域时，能大幅降低结构剐蹭的风险，外轮廓的连续曲面也能在低速飞行时减少紊流带来的姿态扰动，提升低空飞行的稳定性。

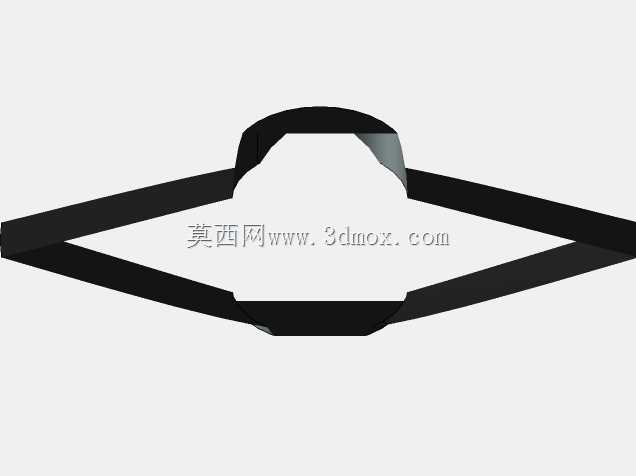

　　从结构设计逻辑来看，整个主体采用上下对称的碟形回转壳体构型，中心凸起的圆柱段为核心设备安装舱，该区域的结构厚度做了局部加强，可承载飞控模块、动力核心、传感单元等核心器件，安装边界预留了标准的设备安装螺孔点位，可适配不同规格的机载设备快速装夹。外围的碟形翼面采用等厚渐变的曲面设计，从中心舱段向外缘逐步平滑过渡，翼面的曲率经过多轮气动校核，在低速前飞、悬停状态下都能保持均匀的气流附着，减少翼尖涡流带来的升力损失。整个壳体的分模面设置在碟形结构的最大直径处，上下壳体通过周向均匀布置的连接卡扣与密封胶条实现装配，既保证了壳体的连接强度，也能满足低空飞行时的防雨、防尘密封要求，壳体接缝处的阶差控制在0.2mm以内，避免额外的气动阻力产生。

　　在安装边界的尺寸控制上，整个碟形主体的最大外径控制在适配小型低空载具的合理区间，中心圆柱舱段的内径预留了足够的设备安装空间，可容纳常规的飞控板、电池组、信号传输模块，舱段顶部的平面预留了传感设备的安装窗口，可根据作业需求搭载可见光摄像头、红外探测模块、气体检测传感器等不同作业载荷。碟形结构的下缘预留了动力单元的安装接口，可沿周向均匀布置小型动力推进单元，推进单元的安装角度可根据实际飞控需求做小范围调整，保证矢量推力的输出精度。整个结构的重心严格控制在中心圆柱舱段的轴线上，在结构设计阶段就通过质量分布校核，将所有机载设备的安装位置围绕中心轴线对称布置，避免飞行过程中出现偏航力矩，降低飞控系统的调节负荷。

　　从结构强度设计来看，整个壳体采用轻量化的薄壁结构设计，在翼面的内部设置了辐射状的加强筋结构，加强筋从中心舱段向外缘呈放射状分布，既提升了整个碟形翼面的结构刚度，避免飞行过程中翼面出现气动弹性形变，也不会过多增加整体结构重量。中心舱段与外围翼面的过渡区域做了圆角过渡处理，避免应力集中导致的结构疲劳问题，所有的连接点位都做了局部加厚处理，保证设备安装、壳体连接时的结构强度。在实际的装配流程中，可先将核心设备预装在下半壳体的中心舱位，完成线路布设、设备调试后再扣合上半壳体，通过周向的紧固件完成整体锁紧，装配流程简单，后期维护时仅需拆开上下壳体即可完成内部设备的检修更换，无需拆解整个翼面结构，大幅降低了后期维护的操作难度。

　　这类碟形构型的载具结构，相比常规布局的低空飞行器，其气动布局的特殊性也带来了姿态控制上的设计差异，在结构设计阶段就预留了姿态调整机构的安装空间，可在翼面的特定位置布置气流调节舵面，配合动力单元的推力差实现姿态的精准控制。整个外表面的连续曲面设计，也为后续做隐身涂层、气动减阻涂层的敷设提供了良好的基础，无突出结构的外形也能降低雷达反射截面积，适配部分特殊场景的作业需求。在结构建模过程中，所有的曲面都采用G2连续的曲率过渡，保证曲面的顺滑度，既满足气动设计的要求，也为后续的结构仿真、3D打印样件制作提供了精准的数模基础，数模中所有的安装孔位、连接卡扣、加强筋结构都做了参数化设计，可根据不同的载荷需求、尺寸要求快速调整整体结构参数，适配不同量级的碟形载具开发需求。
