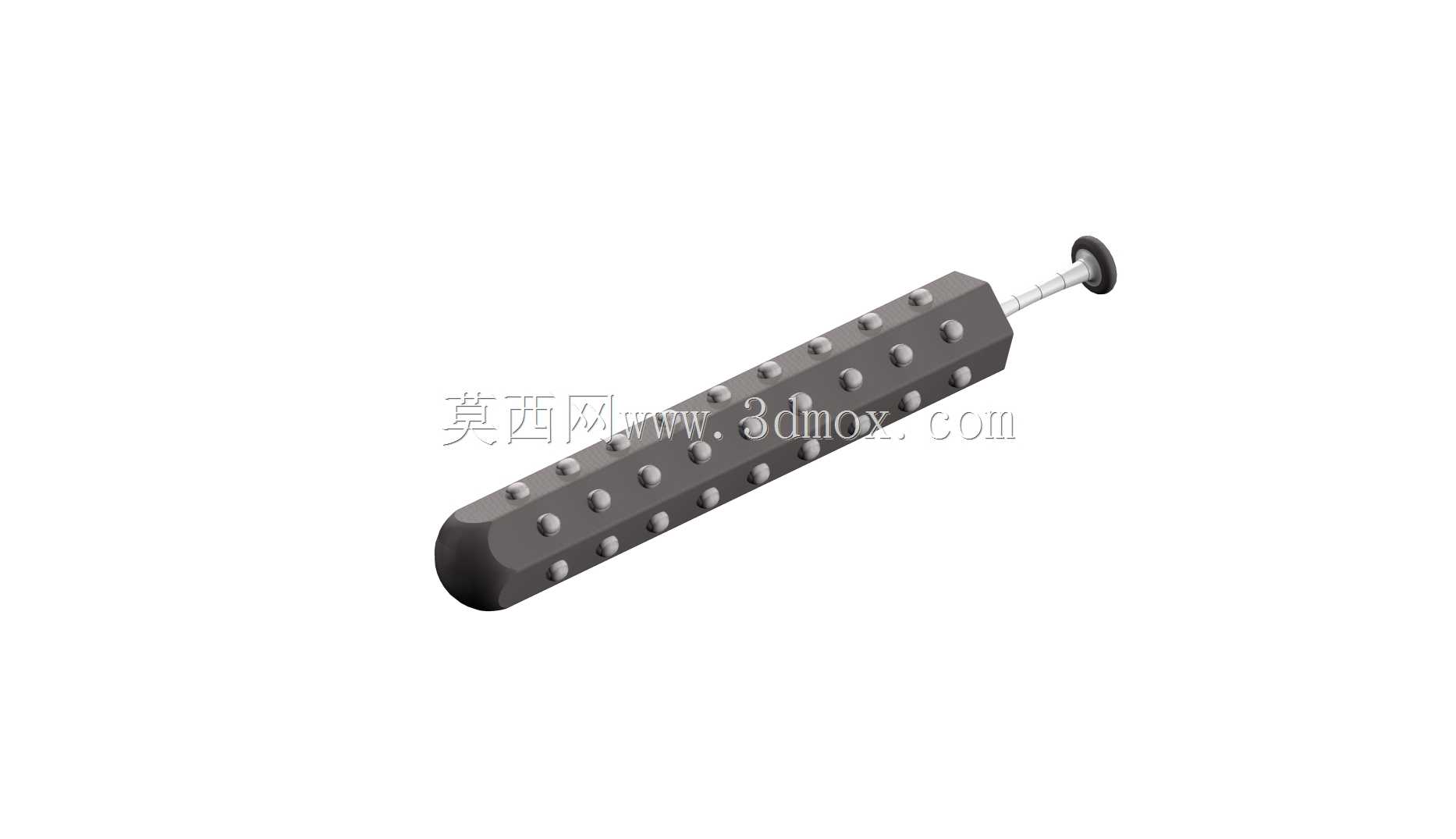

卡通风格带凸点狼牙棒握持道具结构

　　这类带凸点的棍棒类结构，最初的设计原型脱胎于传统冷兵器中的狼牙棒形制，在当下的应用场景已经脱离了实战兵器范畴，更多覆盖在动漫cosplay道具制作、主题乐园互动装置、儿童玩具开发、影视特效道具搭建这几个领域。做这类结构的三维建模时，首先要明确使用场景的边界约束，如果是面向线下互动的手持道具，整体重量需要控制在单手握持0.8kg以内，双手握持不超过2kg，避免使用过程中造成磕碰损伤，这就要求在结构设计时，主体杆身不能做成实心结构，要预留中空腔体，壁厚根据选用的制作材料调整，若采用PLA3D打印制作，壁厚设置在2.5-3mm即可满足结构强度，同时大幅降低整体重量；如果是采用EVA发泡材质制作线下道具，壁厚可以放宽到8-10mm，依靠材料本身的弹性缓冲碰撞冲击力。

　　从结构功能上看，杆身均匀分布的半球形凸点，核心作用是还原传统狼牙棒的视觉辨识度，在道具应用场景中，这些凸点不能做尖锐棱角处理，所有凸起的边缘都要做R2以上的圆角过渡，完全消除锐边，避免剐蹭衣物或者划伤接触者。杆身尾部的圆盘形挡片，一方面是还原经典形制的视觉特征，另一方面在实际握持时可以起到限位作用，防止握持的手从杆尾滑脱，挡片与杆身的连接位置要做R3的过渡圆角，避免应力集中，若采用一体打印制作，这个位置需要额外增加15%的填充密度，防止挥甩过程中挡片断裂。杆身前端的细杆与端帽结构，是卡通化设计的标志性特征，区别于传统狼牙棒的尖锐刺头，采用圆润的小端帽设计，弱化攻击性，适配卡通IP的整体风格，细杆与主杆身的连接采用插接式限位结构，预留0.2mm的装配间隙，方便后期组装时粘接固定。

　　建模过程中，杆身的主体采用拉伸凸台做基础圆柱，一端做半球形封头，所有凸点采用阵列特征完成，阵列时要注意凸点的排布采用螺旋交错阵列，避免同一横截面上凸点过多导致握持时硌手，相邻两圈凸点的轴向间距控制在18mm，周向错开60度，保证视觉上的均匀感同时，不会出现局部凸点过密的问题。尺寸边界上，这类手持道具的总长度控制在420mm左右，主杆身直径35mm，凸点凸起高度5mm，尾部挡片直径60mm、厚度5mm，前端细杆直径8mm、长度30mm，端帽直径20mm、厚度8mm，这个尺寸区间适配大多数成年人的握持手型，握感舒适，同时整体比例协调，符合卡通道具的视觉观感。

　　在结构验证阶段，需要重点校核几个位置的强度：一是凸点与主杆身的连接位置，因为凸点是突出结构，受侧向力时容易断裂，建模时要在凸点根部做R1.5的圆角过渡，分散应力；二是前端细杆与主杆身的变径位置，这个位置截面变化大，挥甩时受惯性力影响容易出现应力集中，需要做渐变过渡，不要直接做直角台阶；三是尾部挡片的连接位置，若道具需要做挥甩动作，挡片会受到手部的反向冲击力，连接位置的强度要满足100N的侧向力不出现塑性变形。如果是用于玩具生产，还要在结构设计时预留哨子或者发光组件的安装位，中空的杆身可以容纳电子元件，在尾部挡片位置预留电池仓的开口，方便后期装配，同时所有的装配缝隙都要做小于5mm的安全间隙，避免儿童使用时夹伤手指。

　　不同于工业传动类零部件的精度要求，这类道具类结构的建模重点在于外观曲面的顺滑度，所有的分型线位置都要做隐藏处理，若用于后期开模注塑，要将拔模角度设置在1.5度，保证脱模顺畅，同时凸点的位置要避开分型面，减少后期飞边处理的工作量。如果是用于3D打印制作，建模时要考虑打印方向的支撑问题，将杆身水平放置打印时，凸点位置的支撑要做易剥离设计，凸点的下表面角度不要小于45度，减少支撑的接触面积，降低后期打磨的工作量。
