180度翻转连杆式旋转执行机构

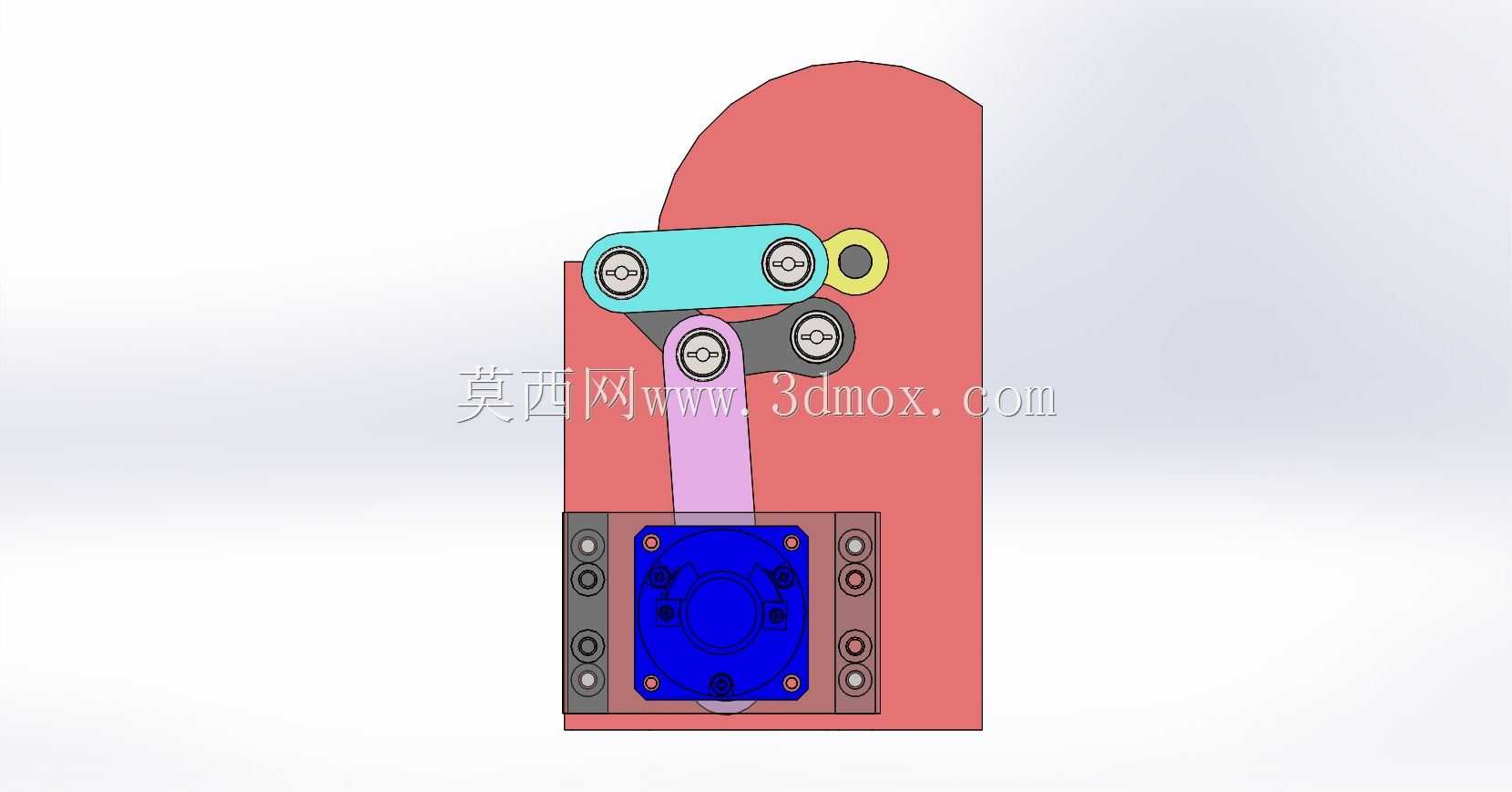

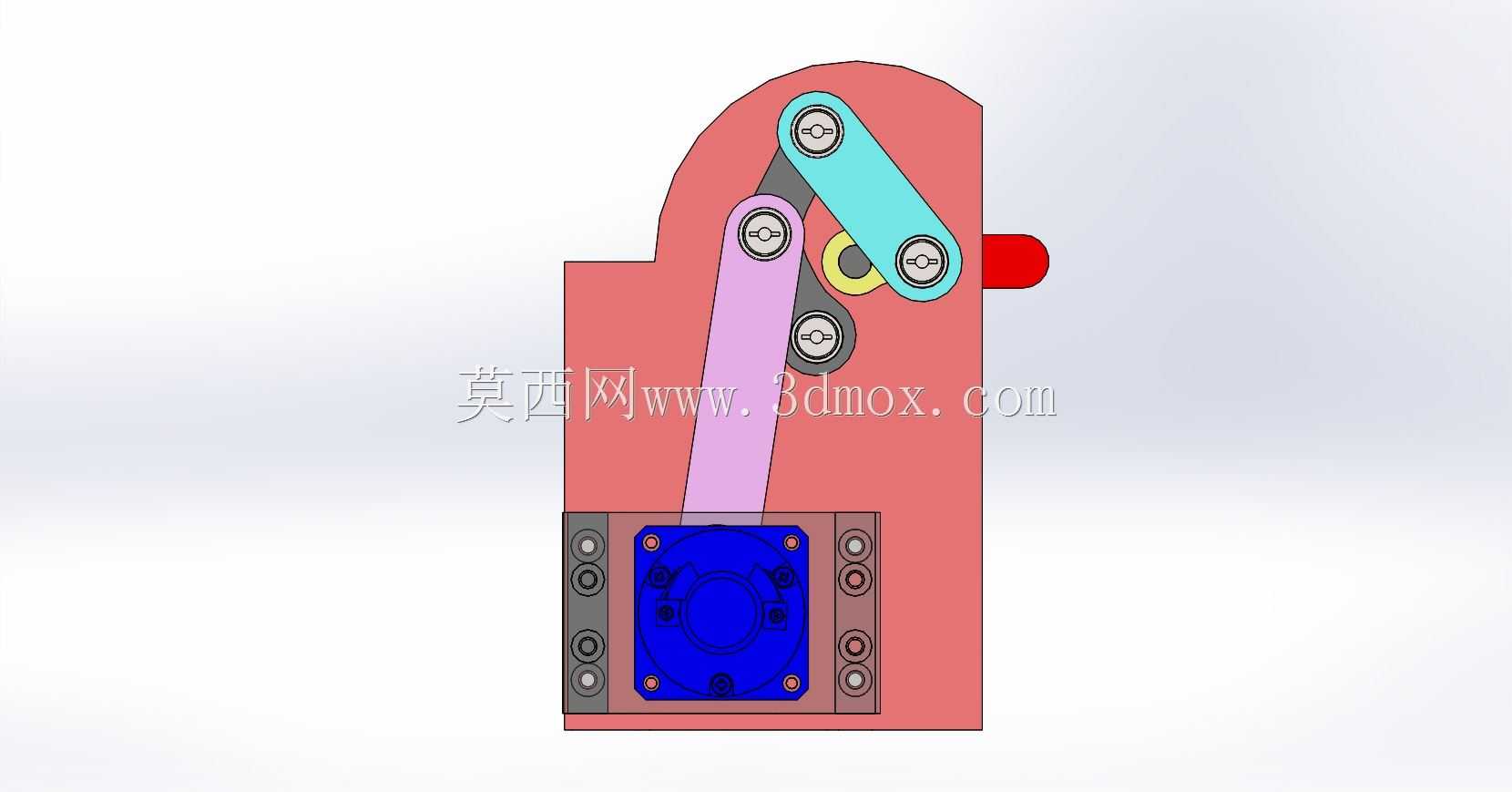

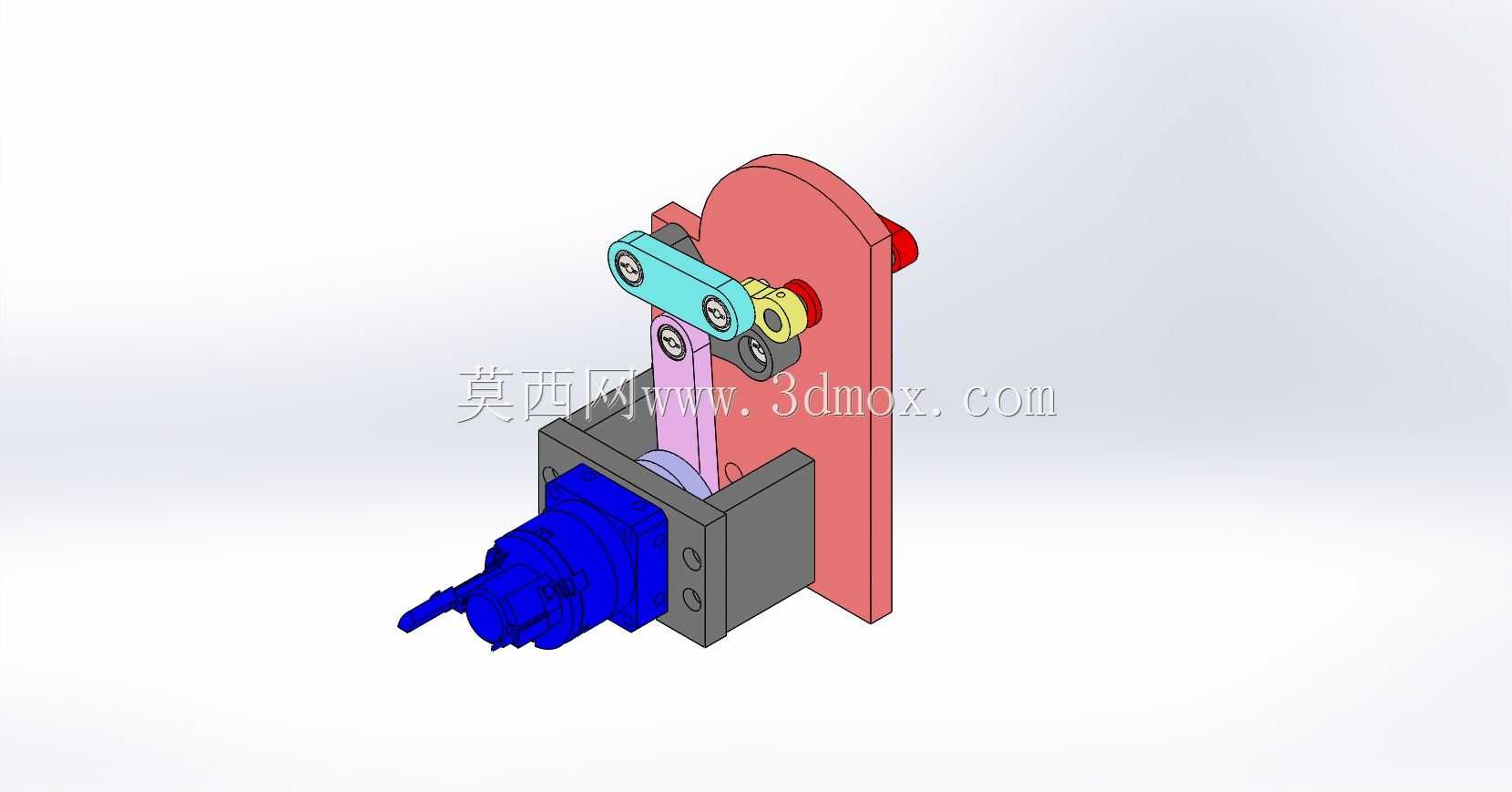

这套180度旋转连杆机构，主要应用在自动化产线的工位翻转、工件姿态转换环节，常见于小件装配线、检测工位的工件翻面作业，也可适配小型工装的角度切换场景，替代传统的旋转气缸直驱方案，在需要平稳启停、低冲击翻转的工况下有明显优势。从结构布局来看，整套机构采用立式安装基底，底部的方形安装板预留了多组安装孔位，可直接固定在型材机架或者设备台面上，安装板的孔位按照常规工业安装间距设计，兼容M6、M8规格的紧固件，安装边界的长宽尺寸控制在120mm以内，不会占用过多的设备安装空间，适合在紧凑的产线布局中嵌入使用。动力输入端设置在机构上部的铰接点位，通过外置的驱动件带动青色的主动连杆做圆周摆动，主动连杆通过两个铰接销轴分别连接紫色的从动摆杆和灰色的限位连杆，三根连杆形成的多连杆铰接结构，能够将驱动端的连续转动转化为输出端的精准180度往复旋转，运动过程中连杆之间的铰接点采用耐磨衬套配合，减少长期往复运动带来的磨损间隙，保证翻转角度的重复精度。设计过程中特意优化了连杆的长度配比，通过反复调整各段连杆的孔位间距，让机构在旋转到0度和180度两个极限位置时具备机械自锁特性，不需要额外增加定位销或者锁紧结构，就能在两个终点位置保持稳定的姿态，避免驱动端断气或者断电时工件出现移位掉落的风险。运动轨迹经过仿真验证，整个翻转过程的角速度变化平缓，在启动和停止阶段没有刚性冲击，不会对夹持的工件造成磕碰，尤其适合表面易刮花的小型电子件、注塑件的翻面作业。机构上部的弧形挡边属于防护结构，一方面可以限制连杆的极限摆动位置，避免超行程运动导致的连杆卡死，另一方面也能隔绝外部的杂物落入铰接缝隙，减少日常维护的频次。底部蓝色的输出法兰是工件安装位，法兰面预留了四个成90度分布的安装螺孔，可直接加装气动夹爪、真空吸盘等工装夹具，法兰的旋转中心与底部安装板的中心保持同轴，安装工装时不需要额外做同轴度校准，能缩短现场调试的周期。整套机构的运动部件都做了避让设计，翻转过程中所有连杆的运动范围都控制在安装基底的轮廓范围内，不会和周边的设备部件产生运动干涉，在多工位并排布局的场景下，相邻两套机构的最小间距可以控制在150mm，有效提升产线的空间利用率。铰接销轴的端部都采用了防脱卡簧固定，长期运行不会出现销轴窜动脱落的问题，所有连杆的边角都做了倒角处理，避免装配和调试过程中出现锐边划伤的风险。在实际选型适配时，可根据负载的重量调整驱动件的输出扭矩，这套连杆结构本身的传动效率在0.85以上，驱动端的扭矩需求比直驱旋转方案低30%左右，能有效降低配套驱动元件的选型成本。日常维护只需要定期在铰接点添加润滑脂，不需要拆解整体结构，维护操作简便，适合在3C装配、小五金加工、包装检测等连续运行的产线上长期使用。
