双门网格式金属储物立柜结构设计

　　这款双门网格式金属储物立柜的设计，最初是针对商用后厨、洁净车间耗材存储、实验室器具暂存这类需要兼顾通风性与可视性的存储场景开发的，在做结构方案的时候，首先要解决的就是封闭柜体容易积潮、内部物品无法快速辨识的痛点，所以柜门部分没有采用整板封闭结构，而是选用了冲孔网格的钣金结构，网格的孔径经过多轮场景验证，既可以保证柜体内部空气流通，避免存放的纸质耗材、织物类用品、洁净工服出现闷潮发霉的问题，又能让操作人员不用开门就快速定位内部存放的物品位置，减少不必要的开门动作，提升高频存取场景下的作业效率。

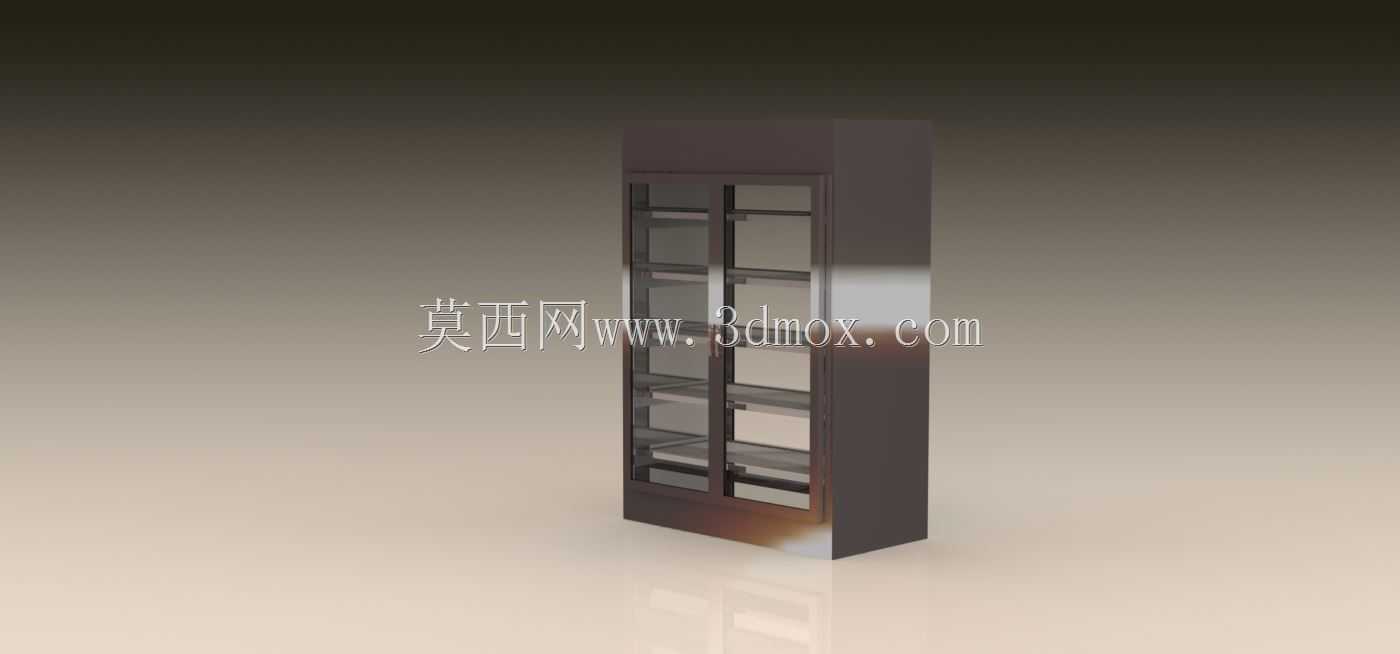

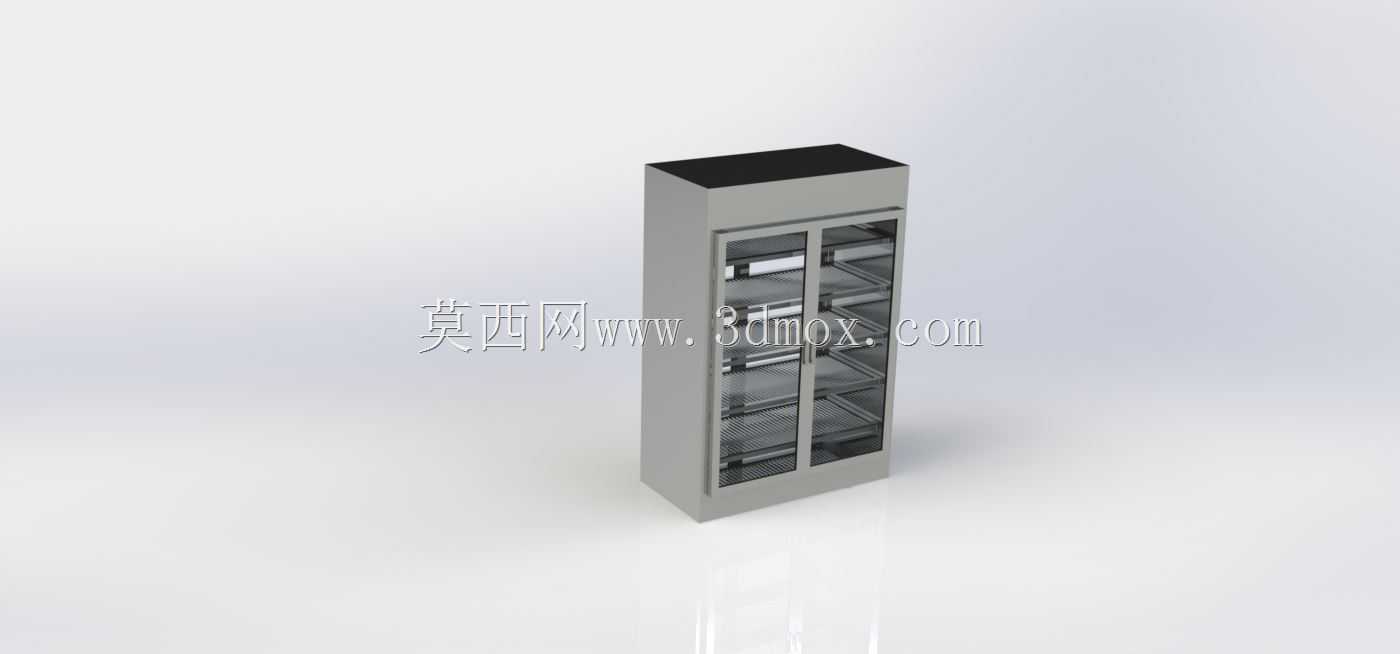

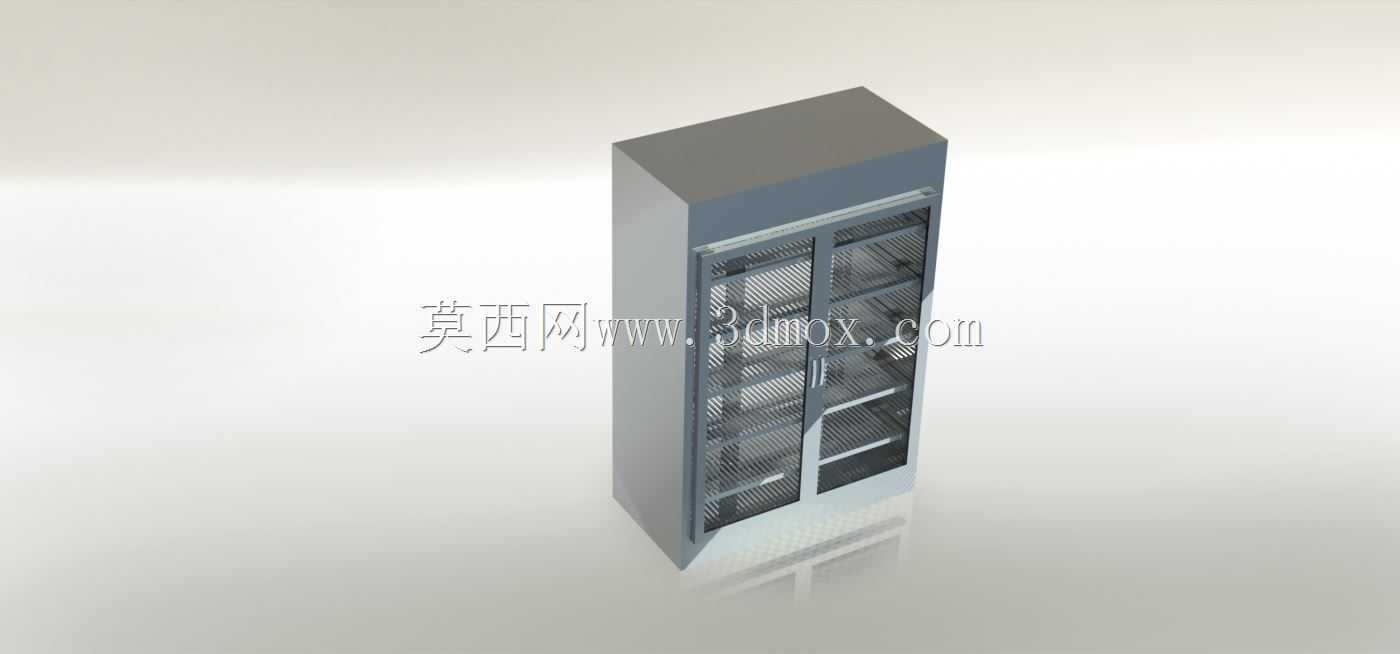

　　从整体结构来看，柜体采用立式长方体布局，整体外轮廓做了边角圆弧过渡处理，避免人员在狭窄通道通行时被尖锐边角磕碰，这个细节是在调研了多个后厨、车间通道的实际通行宽度后确定的，很多商用场景的操作通道宽度仅在800-1000mm区间，如果柜体边角做直角处理，人员搬运物品经过时很容易刮蹭衣物甚至造成磕碰伤害，圆弧过渡的R角尺寸控制在15mm，既不会影响柜体内部的有效存储容积，又能大幅降低磕碰风险。柜体的主框架采用1.2mm厚度的冷轧钢板折弯成型，框架连接位置采用隐藏式点焊加结构胶补强的工艺，避免外露焊点影响外观，同时保证框架整体的抗形变能力，在满载状态下柜体的侧向形变量控制在1mm以内，满足日常推拉移动、长期静置承重的使用需求。

　　内部存储结构采用可调式层板设计，层板支撑位在柜体两侧的立柱上冲有等间距的调节孔，孔距为50mm，使用者可以根据存放物品的高度灵活调整层板间距，小到瓶装试剂、纸质文档，大到 taller 的工装器具、备用耗材箱都能找到合适的存放空间，层板本身采用一体折弯的加强筋结构，单层承重可以达到25kg，完全满足常规商用存储的承重需求。柜门部分采用对开双门结构，每扇门配备两个隐藏式合页，合页带有阻尼缓冲功能，关门时不会产生撞击噪音，同时可以避免门体因为外力晃动自动开启，柜门的锁具选用通用型转舌锁，钥匙通用性强，方便商用场景下的统一钥匙管理，不需要为单个柜体单独配备特殊钥匙，降低运维成本。

　　在安装边界的考量上，这款柜体的底部设计有可调式支撑脚，支撑脚的调节行程为20mm，可以适应地面不平整的安装场景，不需要额外垫垫片就可以将柜体调整至水平状态，避免因为地面倾斜导致柜门开关不畅、层板物品滑落的问题；柜体背部预留有靠墙安装的固定孔位，如果是在人员流动大、有碰撞风险的区域使用，可以通过膨胀螺丝将柜体背部与墙面固定，防止柜体倾倒，提升使用安全性。柜体的顶部采用整板封闭结构，表面平整，可以临时放置一些轻便的常用物品，提升空间利用率，顶部边缘做了10mm高的挡边，避免放置在顶部的物品滑落。

　　从实际应用的适配性来看，这款柜体除了常规的商用后厨、车间存储场景，还可以适配恒温恒湿间的物品存储，因为网格柜门的通风特性，不会阻挡恒温恒湿空气的循环，保证柜内的温湿度和房间环境保持一致，不会出现封闭柜体温湿度滞后的问题；在洁净车间使用时，网格结构也不容易积尘，清洁时只需要用抹布擦拭表面就可以完成清洁，没有卫生死角，符合洁净区域的卫生管理要求。做三维建模的时候，所有钣金折弯的止裂槽、折弯半径都按照实际钣金加工的工艺要求设置，没有出现工艺无法实现的尖角、零折弯半径结构，网格部分的建模采用阵列特征完成，保证网格间距均匀一致，后续导出工程图的时候可以直接提取加工尺寸，不需要二次调整结构，合页、锁具、可调支撑脚这些标准件都按照行业通用的外购件尺寸建模，装配的时候完全匹配安装位的尺寸公差，不会出现安装干涉的问题。

　　在结构强度校核的时候，重点验证了柜体满载情况下的框架形变、层板承重形变、门体开关的配合间隙，框架底部的承重横梁做了额外的折弯加强，避免长期满载出现横梁下弯的问题，门体和柜体的配合间隙控制在2mm，既保证开关门不会出现摩擦，又不会因为间隙过大进入过多灰尘，整体的涂装预留厚度在建模的时候也做了考量，所有配合尺寸都预留了0.1mm的涂装余量，避免喷涂后出现装配过紧的问题。
