双路对插式连接器母座结构设计

　　在低压电气控制回路、小型电子设备内部布线、工控板卡外接线路的场景里，这类双路对插式连接器母座是实现线路快速对接、避免硬接线后期维护拆改麻烦的常用基础零件，日常在PLC输入输出端子排扩展、小型传感器信号接线、消费类电子内部电源转接位置都能见到同结构零件的应用，核心作用是在不使用焊接、螺丝压接的前提下，实现公端插针与内部线路的稳定导通，同时靠自身的结构限位保证插接后不会受常规设备振动影响出现松脱、接触不良的问题。

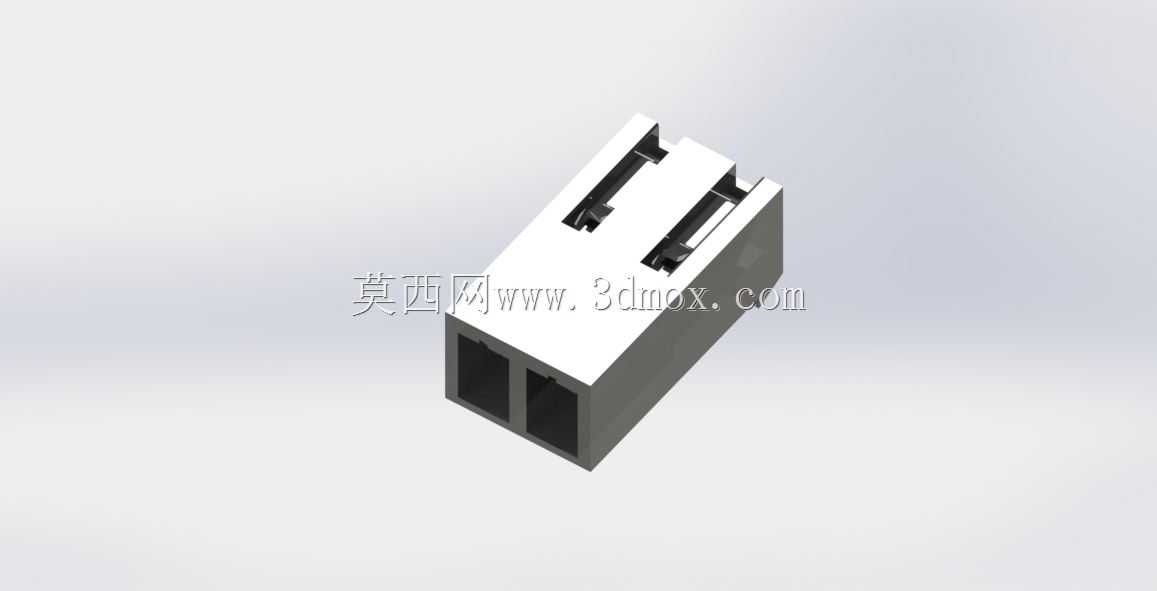

　　从实际使用的功能特性来看，这款母座采用双通路独立腔室设计，两个插接通道之间设置了完整的绝缘隔筋，能避免两路接线之间出现爬电、短接的风险，适配间距为标准3.96mm规格的公端插针，接触弹片采用内嵌式安装结构，弹片的卡接位置预留了0.3mm的弹性变形余量，公针插入时弹片会沿导向斜面张开，到位后弹片的卡点会卡入公针的限位槽位置，既保证接触压力足够降低接触电阻，也能提供适中的插拔力，不会出现插拔过紧导致操作费力、或是过松导致连接失效的问题。母座的外壳采用绝缘工程塑料一体注塑成型，外壳的侧壁做了1.2mm的壁厚设计，既保证整体结构强度，在常规布线拉扯下不会出现壳体开裂，也能满足500V以下低压回路的绝缘防护要求。

　　设计过程中首先要考虑的是插接导向的合理性，母座的插接入口位置做了0.5mm的倒角导向结构，公端插入时不需要完全精准对位就能顺着倒角滑入插接腔，降低现场装配的对位难度，适合流水线批量装配的作业场景。安装边界上，这款母座的整体外形为长方体结构，宽度方向尺寸适配双路插针的间距要求，长度方向预留了弹片安装与接线端的固定空间，高度方向控制在常规板载连接器的通用尺寸范围内，既可以直接焊接在PCB板上作为板端接插件使用，也可以在尾部压接导线后作为线端对接母座使用，安装时不需要额外的固定螺丝，靠插接后的公母配合摩擦力就能实现位置固定，部分需要更高固定强度的场景，也可以在母座两侧的预留卡位上加装固定卡扣，直接卡在设备的安装板开孔位置。

　　结构细节上，母座内部的弹片安装槽做了防呆限位设计，弹片装入后不会因为反复插拔出现移位、脱出的问题，每个插接腔的底部都设置了排气槽，公针插入时腔体内的空气可以顺着排气槽排出，不会因为内部气压顶推导致公针无法插到底，也能避免长期使用时腔体内积灰、凝露无法排出导致的接触电阻升高问题。外壳的外表面做了细微的防滑纹理，手工插拔时可以增加手指与壳体的摩擦力，方便操作人员施力，同时壳体的棱角位置都做了R0.3的圆角处理，避免装配过程中锐边划伤操作人员的手部或是割破导线绝缘层。

　　从实际选型适配的角度，这款母座适配的公端插针为方形截面插针，插针的插入深度有明确的限位台阶，公针插入到位后端面会顶住母座内部的限位面，不会出现插接过深顶坏弹片、或是插接过浅导致接触面积不足的问题。在常规的工业应用场景下，这类连接器可以通过10A以内的额定电流，接触电阻控制在5毫欧以内，能满足大部分控制信号、小功率电源的连接需求，相比螺丝压接的端子，这类插接式母座的装配效率能提升60%以上，后期维护时不需要重新压接线路，直接拔插就能完成部件更换，大幅降低设备的后期维护成本。设计时也充分考虑了模具量产的工艺性，壳体的所有结构都做了拔模斜度处理，没有倒扣、薄钢位等不利于注塑生产的结构，弹片的冲压工艺也采用常规的连续模就能生产，不需要特殊的加工工序，适合大批量量产制造，能有效控制零件的生产成本，适配大规模工业应用的成本控制要求。
