带LCD显示的嵌入式点菜指令控制电路板

项目分类:通用机械零部件 发布时间:2021-11-01 ID:353320
  • 带LCD显示的嵌入式点菜指令控制电路板
  • 带LCD显示的嵌入式点菜指令控制电路板
  • 带LCD显示的嵌入式点菜指令控制电路板
  • 带LCD显示的嵌入式点菜指令控制电路板
  • 带LCD显示的嵌入式点菜指令控制电路板
  • 带LCD显示的嵌入式点菜指令控制电路板
  • 带LCD显示的嵌入式点菜指令控制电路板

  这款指令控制板的设计初衷,是面向餐饮服务场景下的嵌入式点菜指令传输需求,替代传统的纸质点单传递流程,把桌台的点菜需求转化为电信号直接传输到后厨出餐端,减少人工传递的错漏与延时。实际落地场景中,这类控制板多嵌入在餐台侧边的操作盒内,或是后厨出餐口的指令接收终端上,操作人员通过板载的按键输入对应菜品的编码指令,板载的1602字符型LCD屏会实时回显当前输入的指令内容、已确认的菜品条目,避免输入错误。

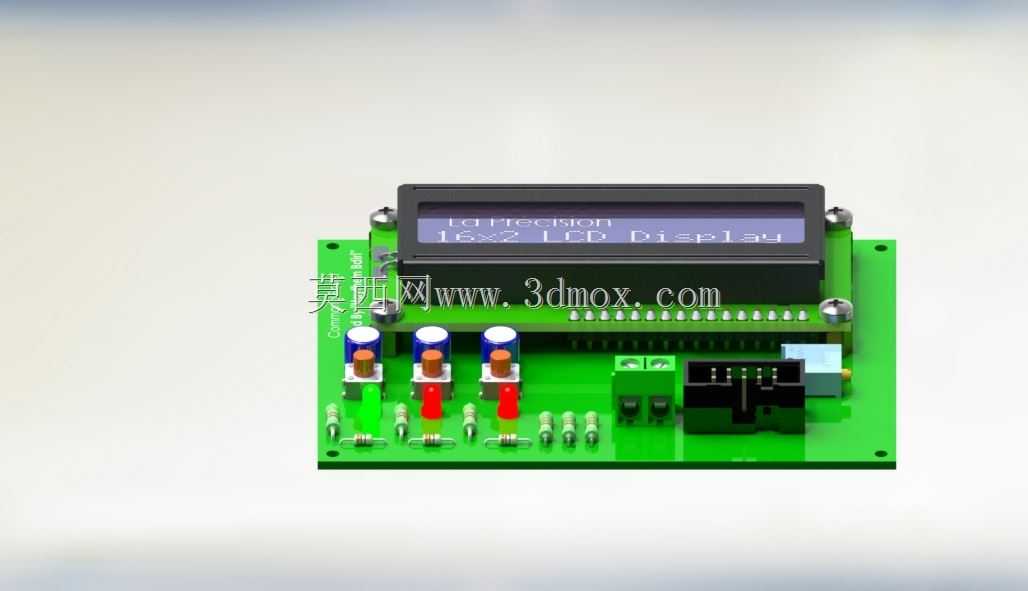

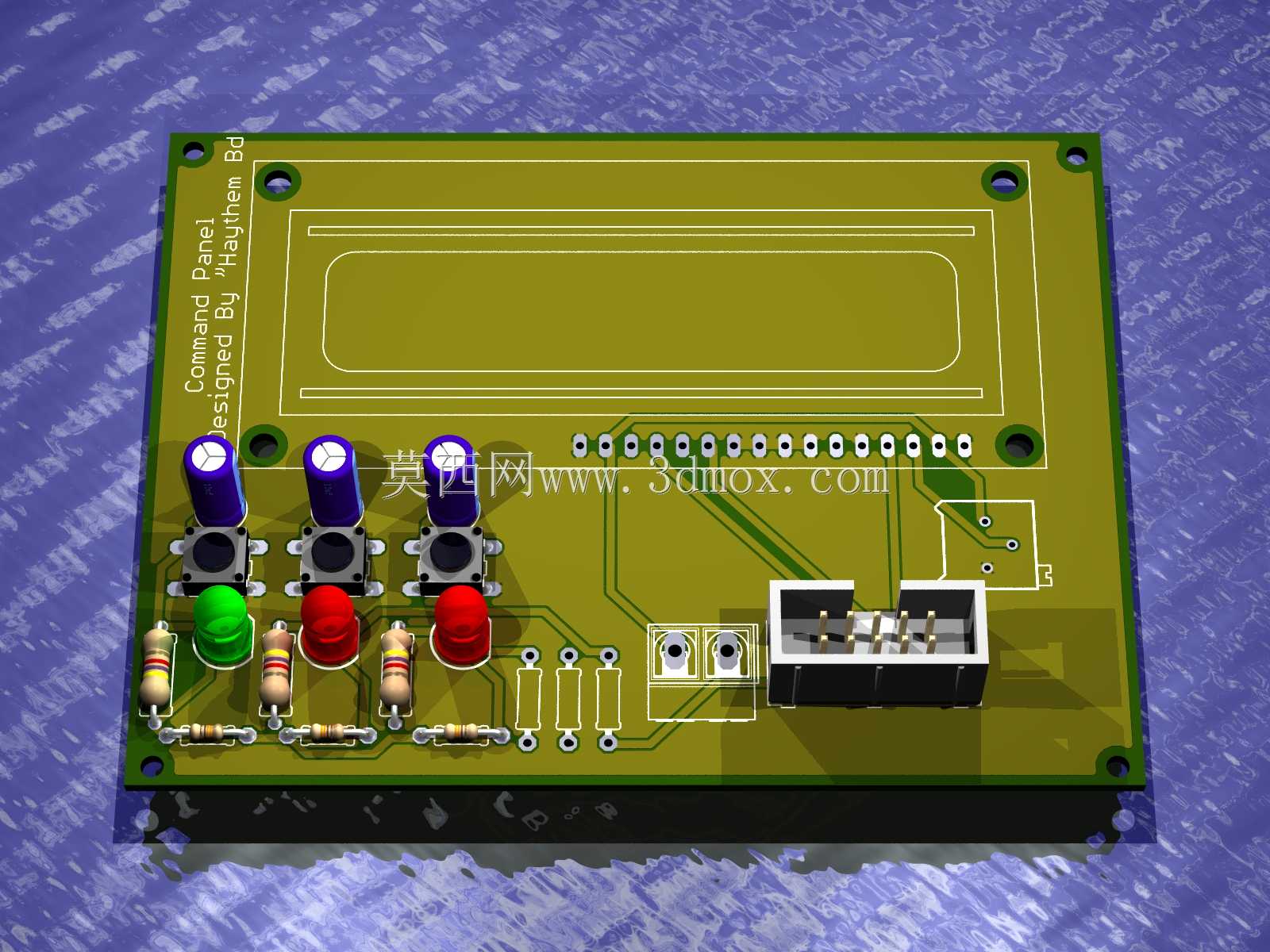

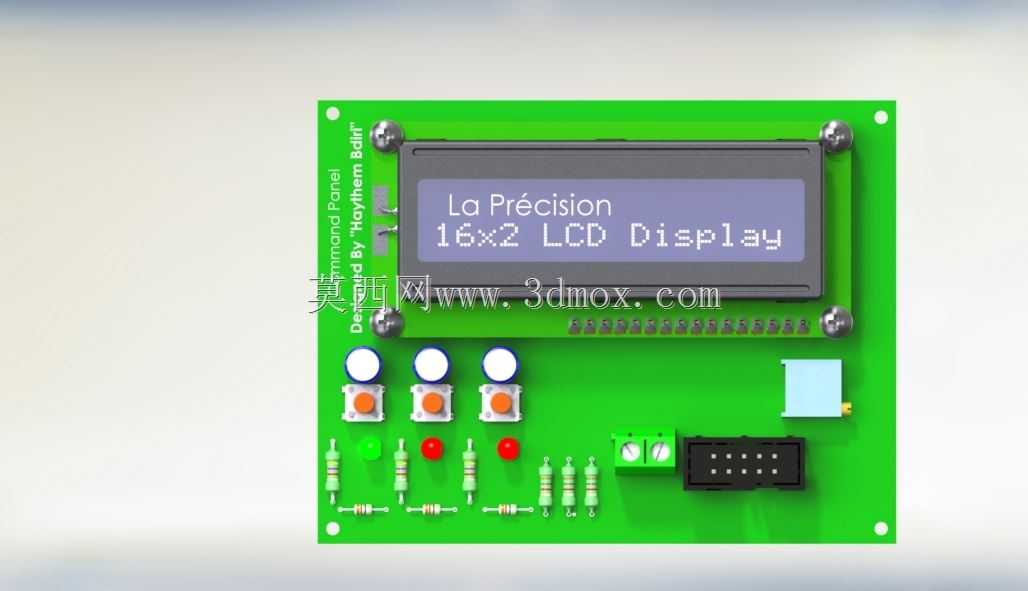

  从结构设计层面看,整块PCB采用FR-4玻纤基材,板厚取常规1.6mm规格,外形为矩形结构,四个角预留了M3规格的安装固定孔,安装孔中心距板边3mm,既保证安装时螺丝不会压到板边走线,也能适配常规的嵌入式安装盒的固定柱间距。板上元件布局遵循信号流向排布:LCD显示模块通过排针座安装在PCB上半区域,避开下方按键操作区的手部遮挡范围,显示模块的高度控制在12mm以内,安装后不会突出操作盒的面板平面太多,避免外力磕碰损坏。

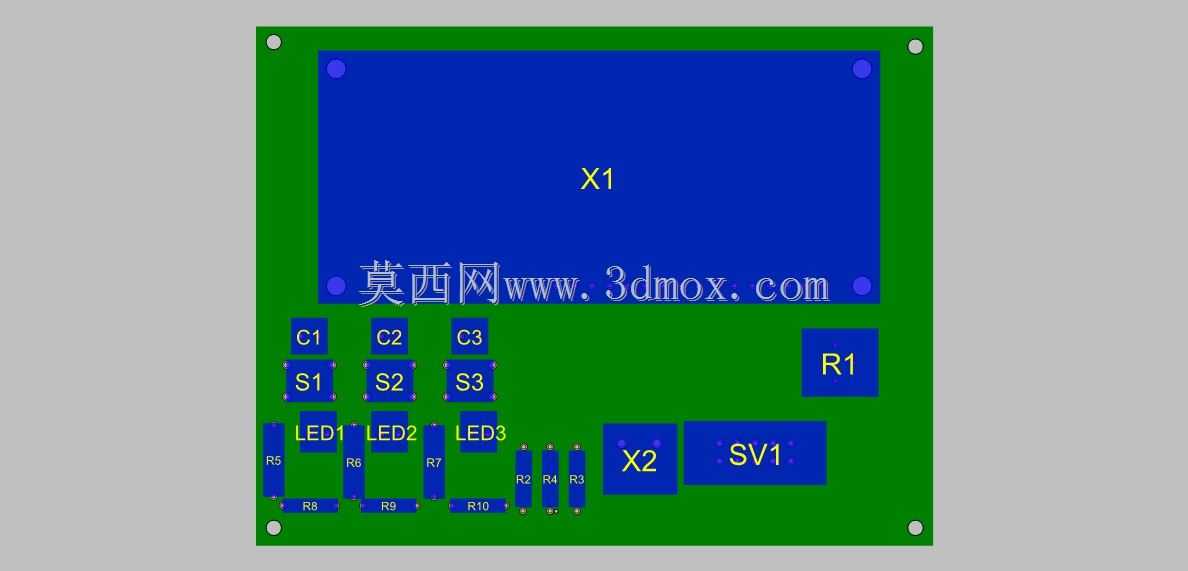

  功能模块划分上,下半区域排布了三列带指示灯的轻触按键,每个按键对应一路独立的信号输入通道,按键旁的直插LED分别采用绿、红、黄三色,对应不同类别的指令反馈:绿色代表指令确认发送成功,红色代表输入错误或指令取消,黄色代表待确认状态,操作人员无需看屏幕就能通过灯光颜色判断操作状态,适合后厨光线复杂、操作节奏快的场景。按键下方预留了卧式接线端子与排针接口,接线端子采用5.08mm间距的螺钉式端子,用于外接电源与信号传输线,接线方向朝向板边,方便现场布线时不用弯折线缆就能完成接线;排针接口预留了程序烧录与扩展功能的引脚,后续如果需要增加指令条目,可以直接通过排针更新固件,不用重新制板。

  设计时特意考虑了现场使用的抗干扰需求,每个按键输入回路都串联了限流电阻,并联了消抖电容,避免后厨设备的电磁干扰导致按键误触发;电源输入端口增加了防反接二极管与滤波电容,即使现场接线时正负极接反,也不会烧坏板上元件。安装边界方面,整块板的外形尺寸控制在100mm*70mm范围内,嵌入安装时需要在操作面板上开出对应尺寸的矩形开孔,开孔边缘与板边预留1mm的装配间隙,LCD屏的显示区域对应面板上的透明视窗位置,视窗尺寸刚好匹配LCD的显示区域,避免漏光影响显示效果。

  实际使用中,这类控制板不需要复杂的上位机配置,通电后就能直接进入工作状态,按键的触发力度取160gf的轻触开关规格,按动手感清晰,长期使用不会出现按键疲劳失效的问题。板上的元件全部采用工业级温宽规格,能适应后厨0-50℃的工作环境温度,即使在灶台附近的高温环境下,也能稳定工作不会出现显示乱码、按键失灵的问题。PCB走线时,电源走线宽度取1mm,信号走线宽度取0.4mm,大电流回路与信号回路分开排布,避免电源纹波干扰显示信号,导致屏幕出现闪烁的问题。
