餐饮点餐终端内置电子控制模组结构

项目分类:通用机械零部件 发布时间:2021-11-01 ID:353323
  • 餐饮点餐终端内置电子控制模组结构
  • 餐饮点餐终端内置电子控制模组结构
  • 餐饮点餐终端内置电子控制模组结构
  • 餐饮点餐终端内置电子控制模组结构
  • 餐饮点餐终端内置电子控制模组结构
  • 餐饮点餐终端内置电子控制模组结构

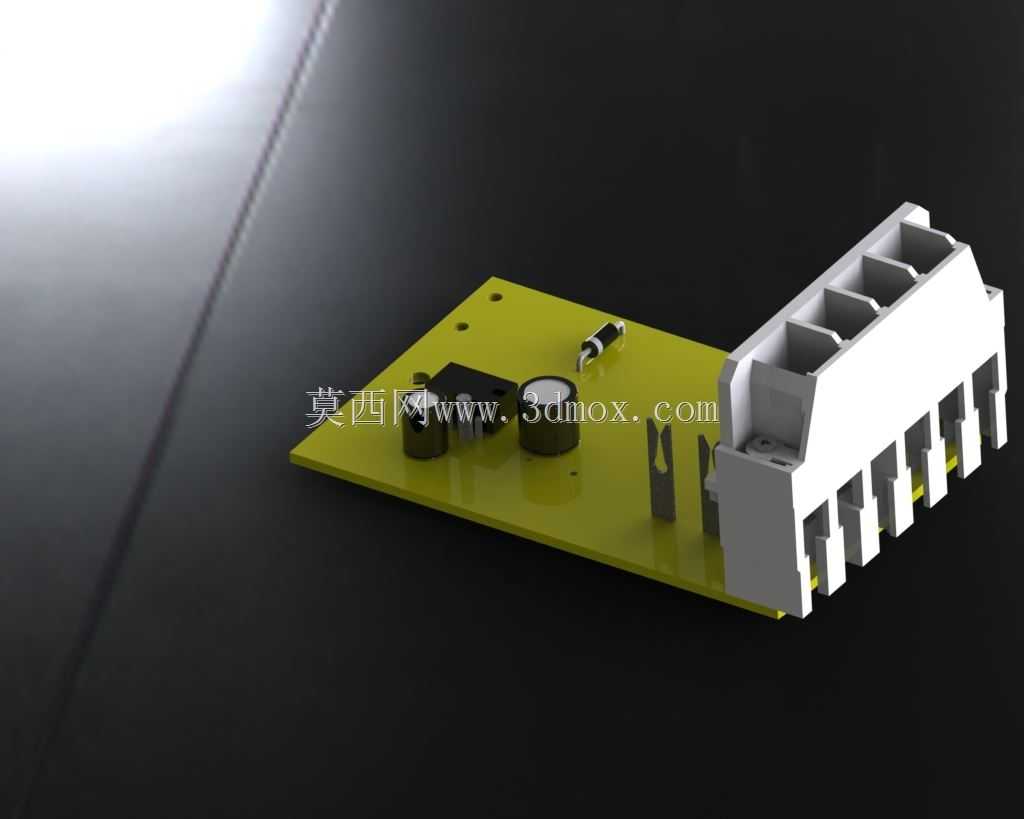

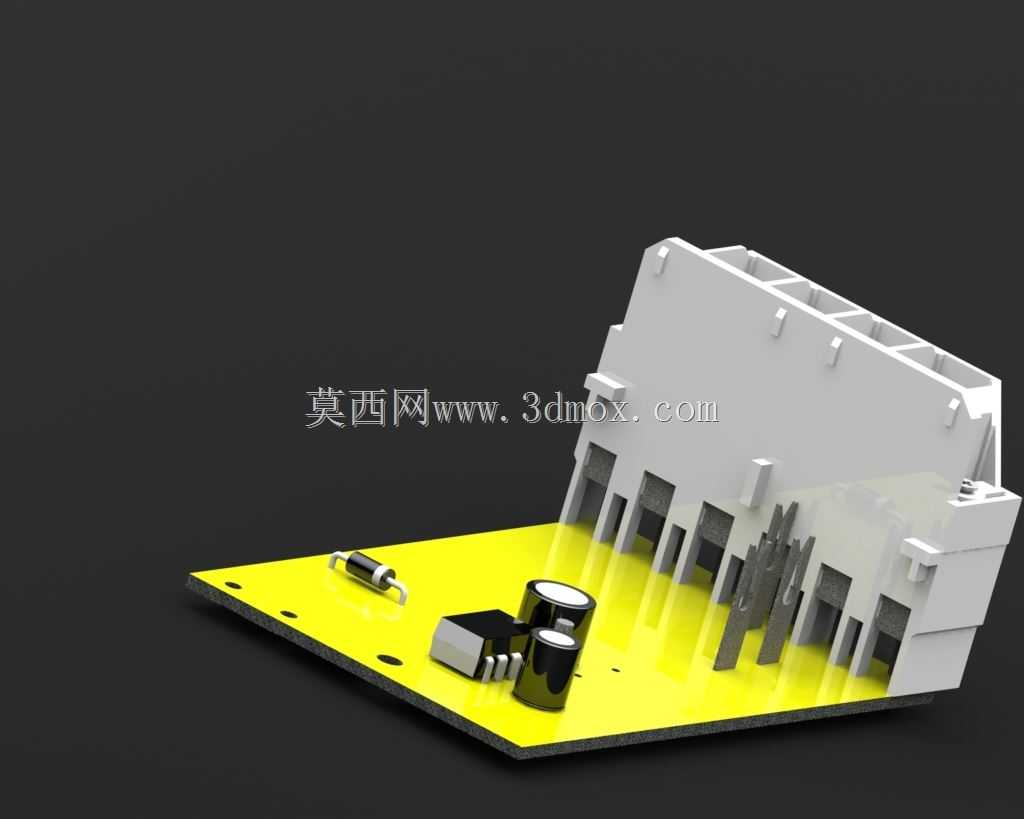

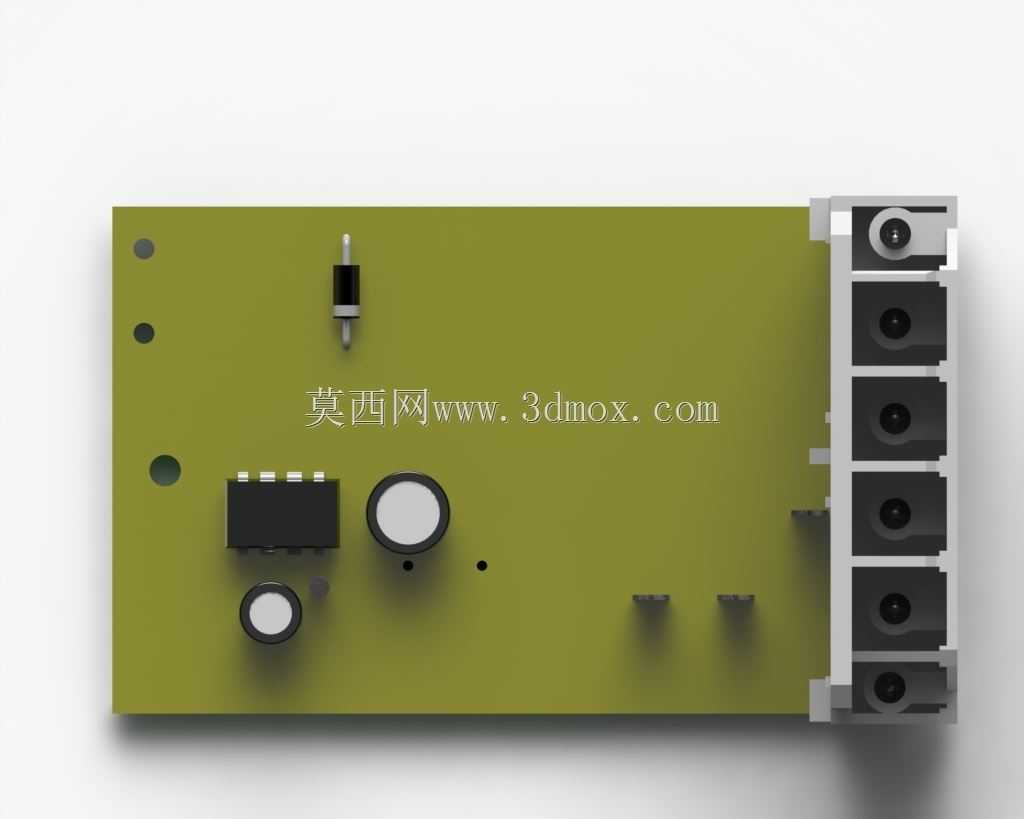

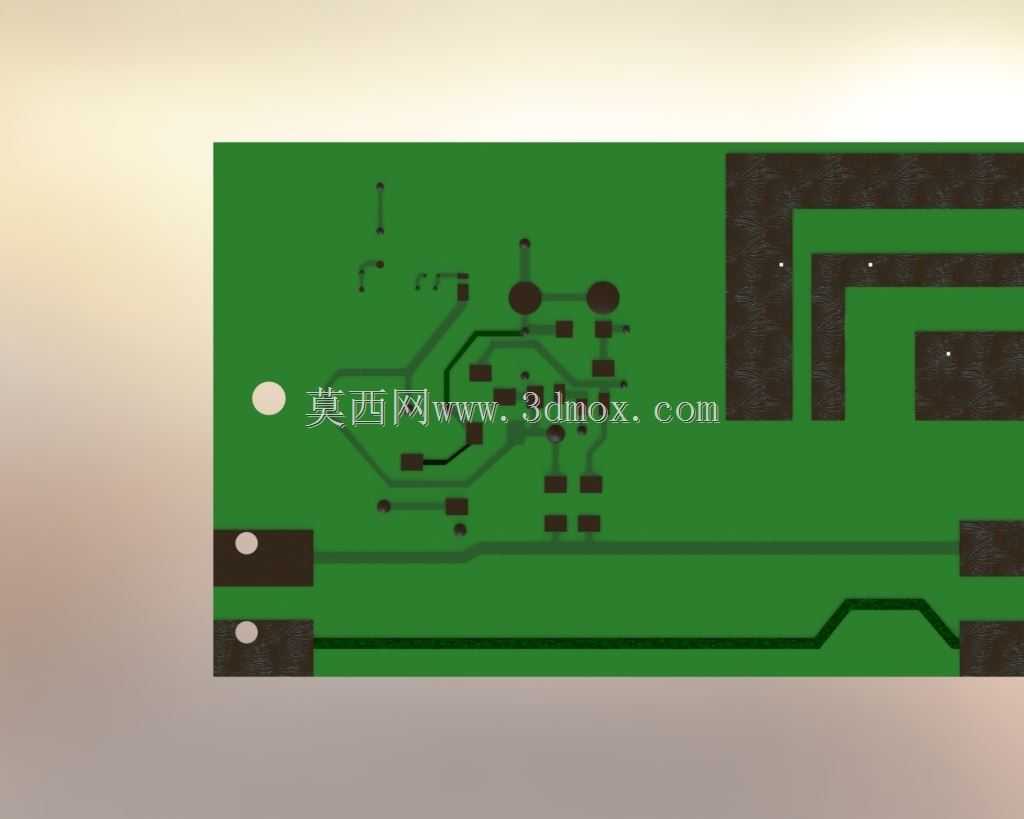

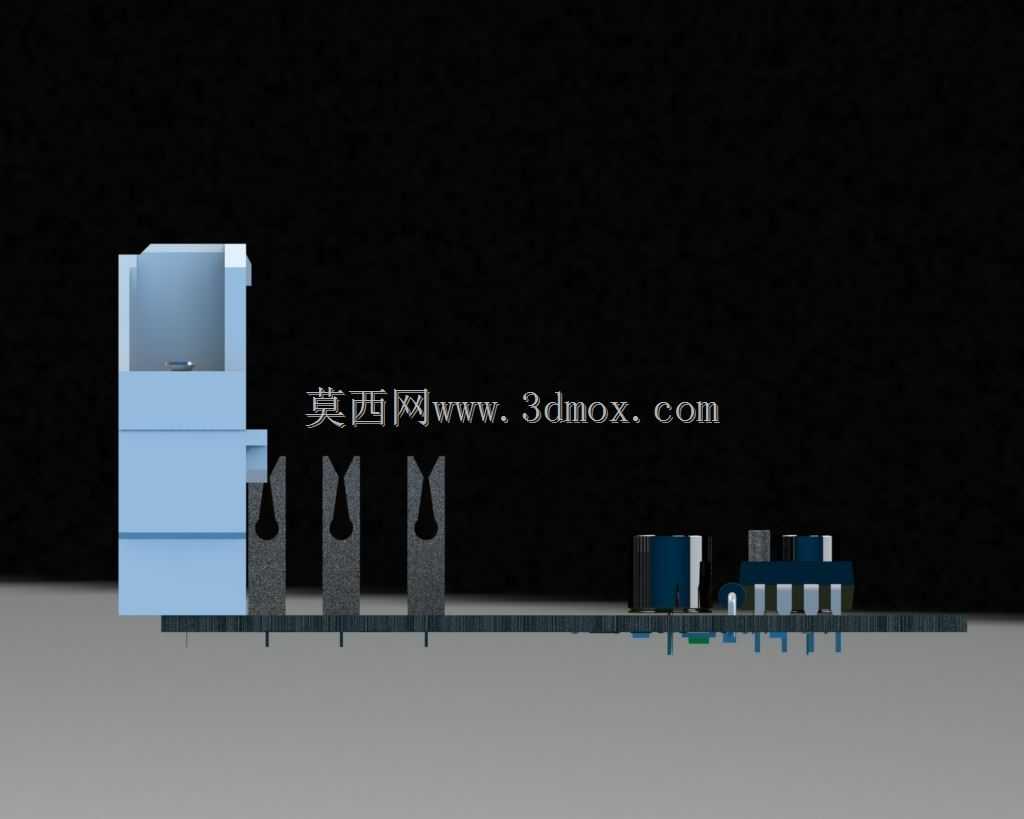

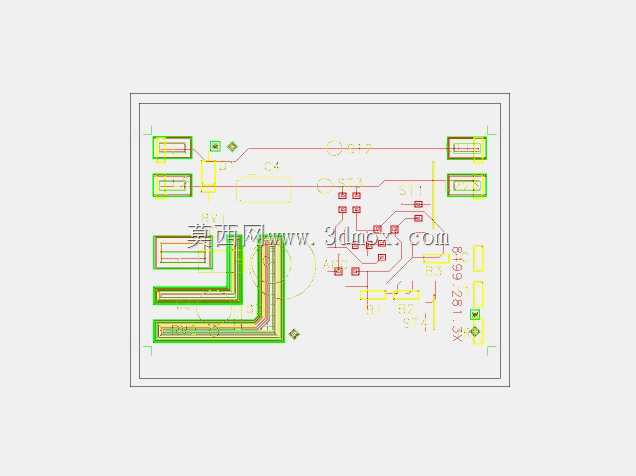

  这套电子控制模组主要适配餐饮门店桌面式点餐终端的内置安装需求,作为点餐设备的核心信号转接与基础供电载体,承担按键信号采集、触控指令传输、外设供电稳压的核心作用,是点餐终端实现人机交互功能不可或缺的硬件结构基础。从结构布局来看,模组采用FR-4材质黄色阻焊PCB作为承载基板,基板边缘预留了4个对称分布的安装定位孔,可直接通过M2规格螺丝固定在点餐终端的塑料后壳内部定位柱上,安装时不需要额外增加转接支架,能有效压缩终端内部的空间占用,适配厚度在35mm以内的超薄点餐终端壳体装配要求。基板一侧集成了多Pin卧式接插件,接插件采用防呆式卡扣结构设计,插合时能自动对位,避免排线插反导致的电路短路问题,接插件的引脚伸出高度控制在12mm以内,

  不会和终端前壳的触控面板背面产生结构干涉,接插件旁预留的排线走线路径做了圆弧过渡处理,能避免FPC排线弯折角度过大出现线芯断裂的问题。基板上的直插式铝电解电容采用卧式贴板焊接布局,电容本体最高处距离基板表面仅8mm,相比立式焊接方案能降低整体结构高度,适配终端内部的紧凑竖向空间,电容旁搭配的碳膜电阻、贴片稳压元件都按照信号流向依次排布,功率元件的下方预留了0.5mm的散热间隙,避免长时间工作时热量堆积影响元件寿命,同时元件排布避开了安装孔位的受力区域,防止螺丝锁紧时的应力传导导致元件引脚脱焊。设计过程中优先考虑了餐饮场景的使用特性,所有接插件的接触部位都做了镀金抗氧化处理,能适应餐饮门店高油烟、高湿度的使用环境,

  减少接触不良的故障概率,PCB边缘做了圆角处理,避免装配时割伤操作人员或者划破内部连接线,基板上的走线宽度按照载流需求做了区分,供电回路走线宽度不小于2mm,信号回路走线宽度控制在0.8mm,既满足载流要求,也避免走线过宽占用过多板面空间。从安装边界来看,整个模组的外轮廓尺寸控制在110mm65mm15mm以内,装配时距离终端壳体内壁的最小安全间隙留足2mm,防止壳体注塑变形挤压到板上元件,接插件的插口方向正对壳体侧面的排线出口,装配时不需要额外弯折排线就能完成接线,能提升产线的装配效率。这套结构在建模时充分考虑了元件的实际公差范围,所有元件的安装位都预留了合理的装配公差,接插件的定位柱和PCB孔位的配合公差控制在0.1mm以内,

  既保证接插件焊接时不会偏移,也不会因为公差过小导致插件无法顺利安装。板上的元件高度都做了统一管控,最高元件不超过接插件的顶面高度,在终端壳体受到外力挤压时,接插件的硬质壳体可以先承受外力,避免板上的电容、电阻等脆弱元件被压坏。针对餐饮终端频繁操作的使用特点,接插件的插拔寿命按照不低于1000次的标准做结构强化,引脚的焊接盘做了加大处理,能承受多次插拔产生的外力拉扯,不会出现焊盘脱落的问题。PCB基板的厚度选用1.6mm的标准厚度,兼顾结构强度和轻量化需求,安装时四个固定点的受力均匀,不会因为单点锁紧力过大导致基板变形翘曲,影响元件焊接的可靠性。
