波峰焊接机用长条形导流焊接腔体结构

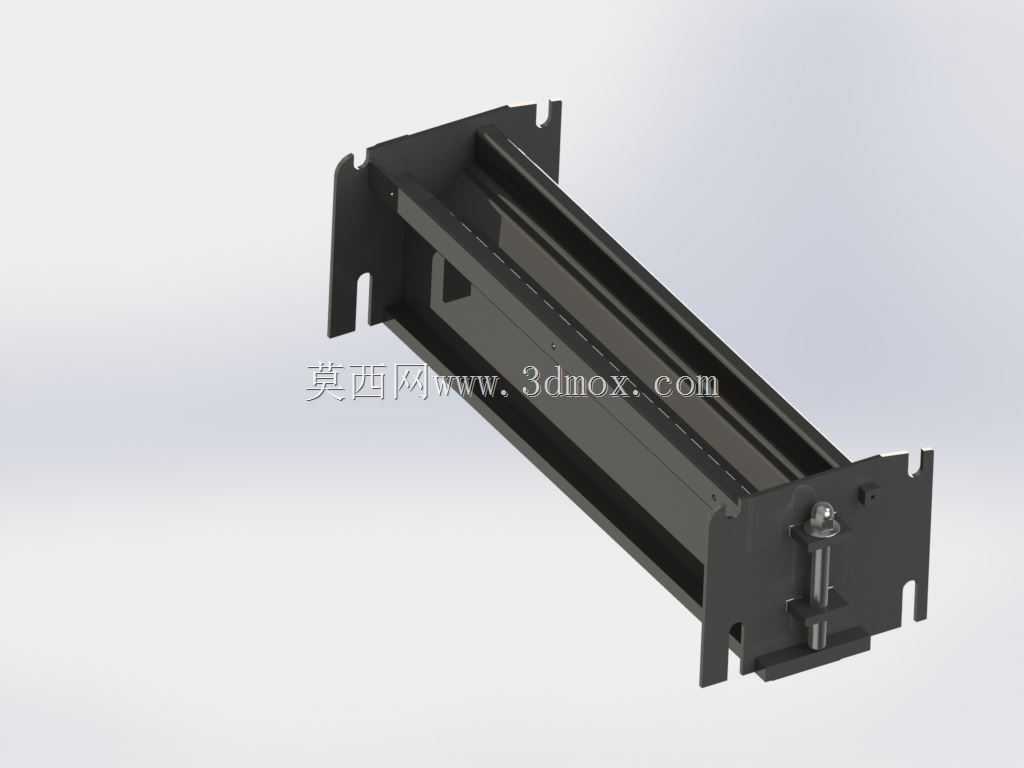

　　在电子制造SMT后段的通孔插装元器件焊接工序里，波峰焊接设备的核心腔体部件直接决定焊料波峰的成型稳定性与焊接良率，本次呈现的结构正是波峰焊机中承担焊料导流、波峰塑形功能的长条形焊接腔体组件。从实际产线应用场景来看，这类腔体安装在波峰焊机的焊料槽上方工位，设备运行时熔融液态焊料在泵体驱动下从腔体下部进入，经过腔体内部的流道整流后从上部开口处形成厚度均匀、流速稳定的层流焊料波，插装好通孔元器件的PCB板随传输导轨以恒定速度经过波峰位置，元器件引脚与焊料波充分接触完成浸润焊接，整个过程中腔体的结构精度直接影响焊料波的平整度，若腔体流道设计存在死角或者安装偏差，很容易出现波峰紊流、焊料氧化渣增多、引脚虚焊连焊等批量质量问题。

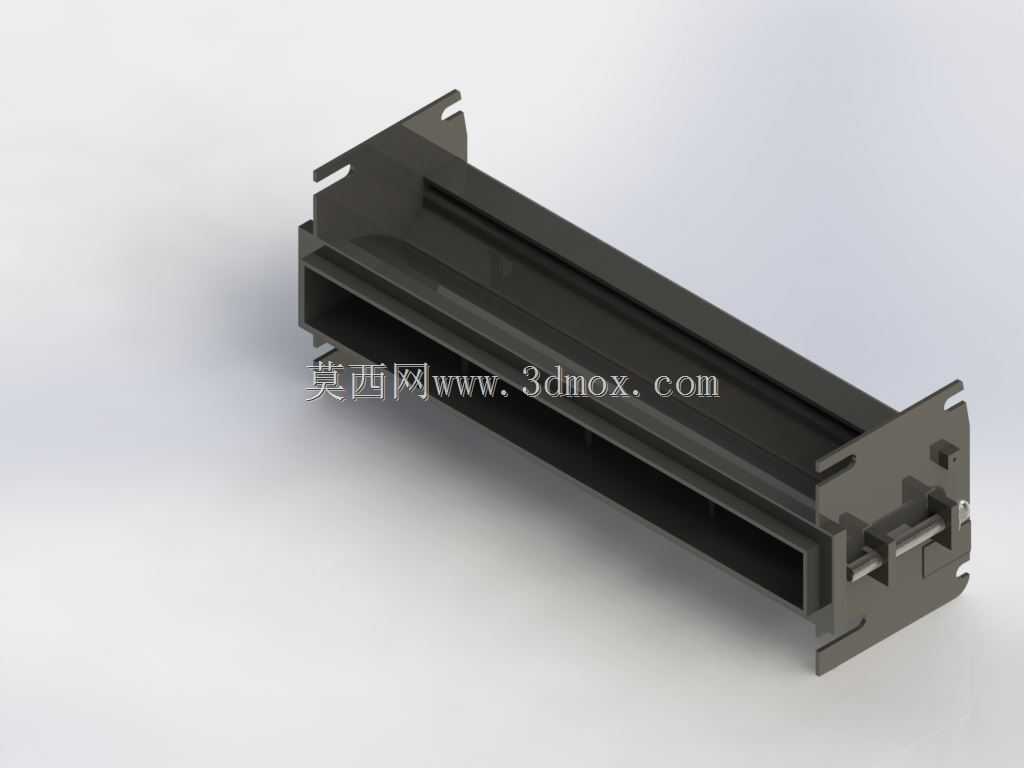

　　从结构设计思路来看，该腔体整体采用长条形等截面布局，长度方向完全匹配常规波峰焊机的可焊接PCB板幅宽度，两侧预留的带缺口安装耳是专门为快速对位安装设计的，安装时可直接卡入焊料槽上方的定位卡槽，无需额外调整即可保证腔体开口与传输导轨的平行度，安装耳上的缺口结构同时兼顾了热胀冷缩的位移余量，避免设备长时间在250℃左右的焊料工作温度下出现结构变形卡滞。腔体内部的流道采用渐变式截面设计，下部进液口截面尺寸较大，可降低焊料进入腔体时的初始流速，减少紊流产生，向上逐步收窄至上部出液口，保证焊料流出时的流速均匀一致，腔体侧壁的加厚设计一方面提升了整体结构刚性，避免长期受高温焊料冲刷出现形变，另一方面也减少了腔体外部的热量散失，降低焊料在腔体内壁凝结挂渣的概率。

　　从安装边界与尺寸适配角度来说，该腔体的宽度方向尺寸严格匹配焊料槽的安装位宽度，两侧突出的安装结构与设备原有定位点完全契合，安装后腔体上沿与PCB传输导轨下表面的间隙控制在标准作业范围内，既不会因为间隙过小蹭到PCB板底面的贴片元器件，也不会因为间隙过大导致焊料波高度不足无法完成引脚浸润。腔体端部的锁附结构采用快拆式设计，日常设备维护清理焊渣时无需完全拆解整个焊槽，仅需松开端部锁件即可将腔体整体取出清理，大幅缩短产线停线维护时间。

　　从功能特性层面看，该腔体的内壁做了顺滑过渡处理，没有直角死角结构，可减少焊料在腔体内的残留，降低氧化渣的生成量，腔体下部的进液口位置设置了整流栅格安装位，可搭配不同孔径的整流网适配不同焊料泵的输出流量，满足不同焊接速度下的波峰高度调节需求。实际生产中，这类腔体结构的加工精度要求较高，所有与焊料接触的面都需要做平整处理，避免出现凹凸点干扰焊料流动，安装时的水平度误差需要控制在极小范围内，否则会出现波峰一侧高一侧低的情况，导致PCB板经过时部分位置焊接不充分。不同于普通的焊料槽配件，该腔体是直接决定波峰焊接质量的核心功能部件，结构设计时充分考虑了高温工况下的材料形变、焊料冲刷磨损、日常维护便捷性等多方面工程需求，可直接适配对应型号波峰焊机的原有安装位，替换老旧磨损腔体时无需对设备进行额外改造，能够快速恢复设备的焊接精度，减少因设备部件老化导致的焊接不良问题。在电子组装产线的设备运维与升级工作中，这类核心腔体结构的三维模型可直接用于设备备件的加工出图、安装模拟校验，也可作为波峰焊机整体结构设计时的核心功能模块参考，帮助结构设计人员快速完成焊料流道部分的方案搭建，缩短设备研发周期。
