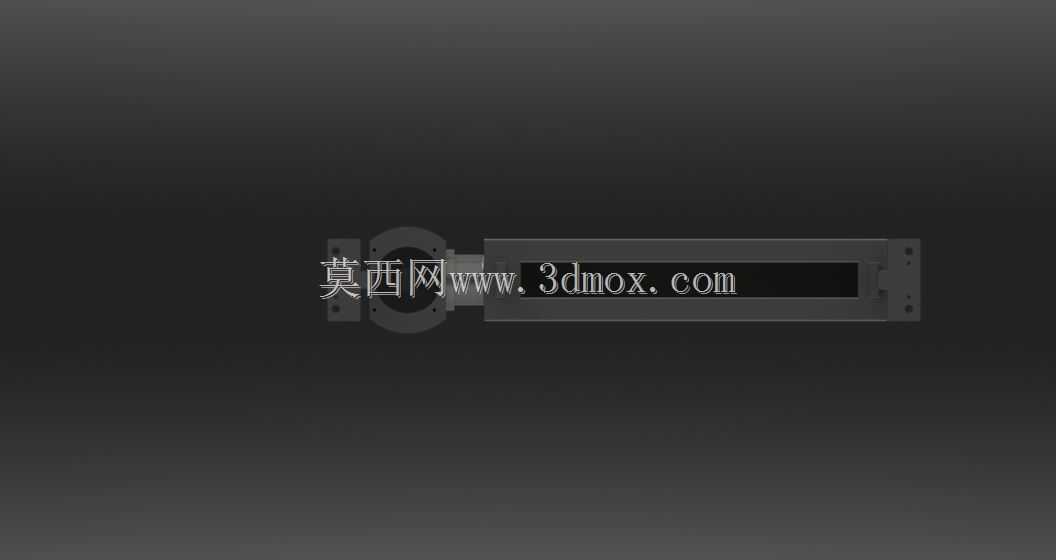

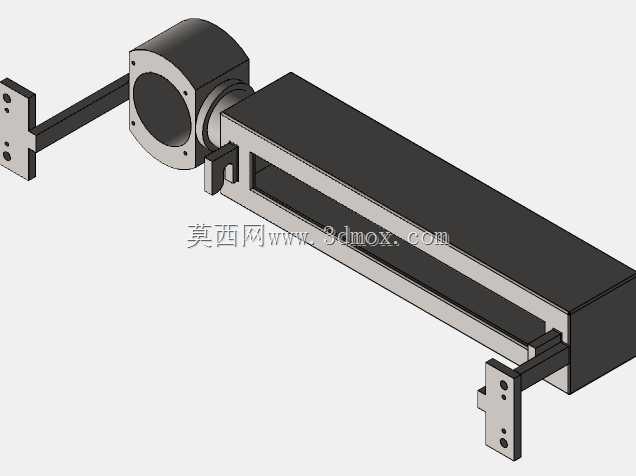

在电子制造的通孔插装元器件组装环节,波峰焊是实现批量引脚焊锡浸润的核心工艺设备,而隧道波作为波峰焊设备里适配高密度插装、窄间距焊点的专用波型结构,直接决定了长尺寸PCB过板时的焊锡浸润一致性,避免出现漏焊、拉尖、桥连这类常见焊接缺陷。这套结构的设计首先要匹配生产线的过板宽度需求,整体槽体采用长条形矩形腔体布局,两侧的支撑立柱用于固定波峰高度调节机构,顶部的T型调节座可以根据不同厚度PCB、不同引脚长度的焊接需求,微调喷口与PCB底面的间距,保证焊锡波峰刚好接触引脚根部而不会漫过PCB顶面造成元器件污染。

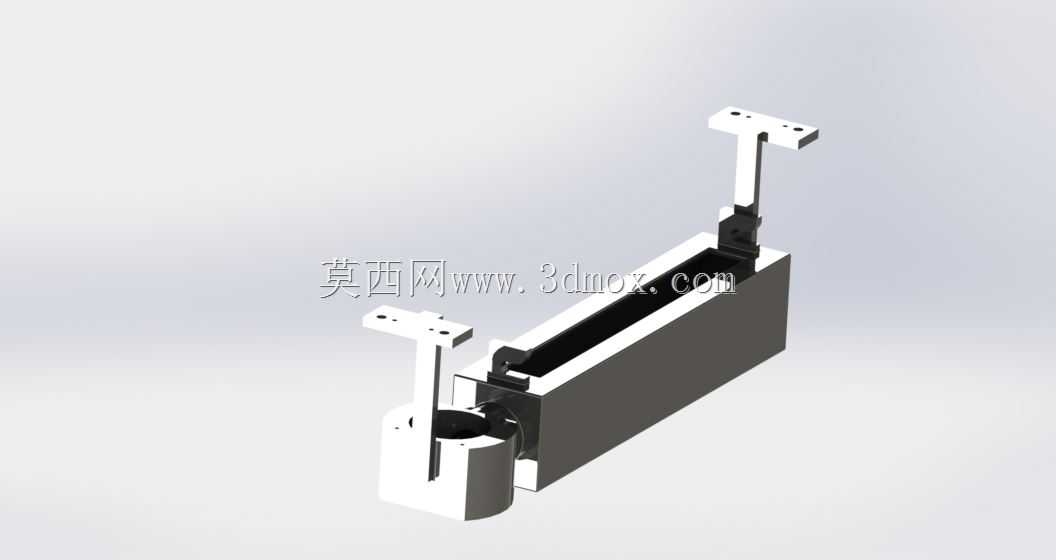

从功能实现逻辑来看,隧道波的核心是在狭长的喷口区域形成一段平稳、无紊流的动态焊锡波面,焊锡从槽体底部的导流腔向上泵出,经过两侧的导流板整流后从狭长喷口匀速涌出,再顺着槽体两侧的回流斜面回落至焊锡炉主腔,形成循环流动的焊锡波。不同于普通宽波峰的大面积漫流,隧道波的喷口宽度更窄,波峰的流动方向与PCB过板方向平行,能够让插装引脚在穿过波峰时获得足够的焊锡浸润时间,同时借助焊锡的流动张力带走引脚上多余的焊锡,减少桥连缺陷的产生,尤其适配电视机主板、电源板这类长尺寸、多排插装元件的焊接场景。

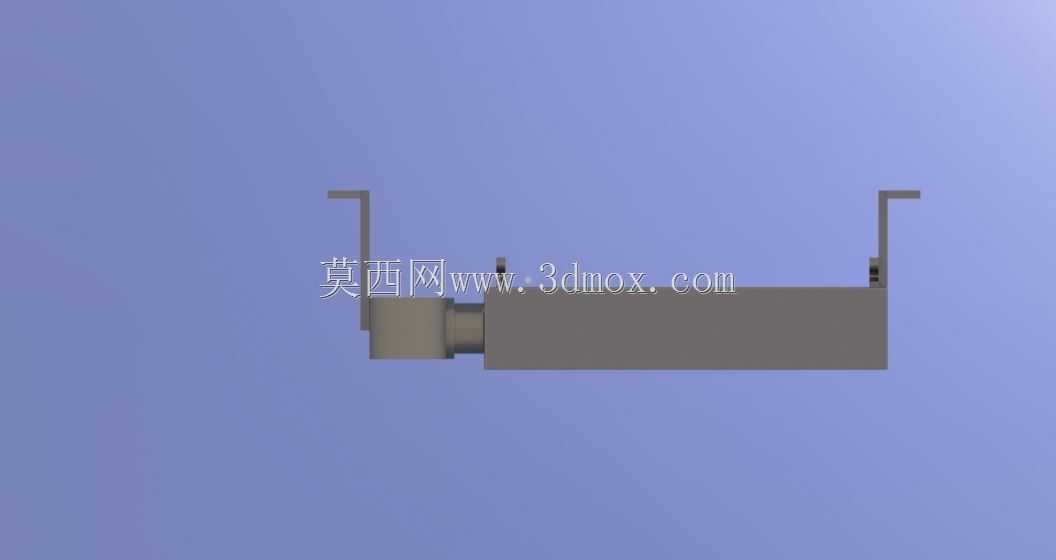

设计过程中首先要考虑安装边界,整个隧道波组件需要嵌入波峰焊设备的主炉胆预留安装位,槽体的长度要匹配设备的最大过板宽度,两侧的固定支架要和炉胆的安装横梁精准对位,预留出焊锡泵、加热管、温度传感器的安装空间,同时要保证回流斜面的倾斜角度在12度到15度之间,角度过陡会造成焊锡回落时溅锡,角度过缓则会导致焊锡在槽体积留氧化,增加锡渣产生量。两侧的高度调节机构采用螺杆微调结构,调节精度控制在0.1mm级别,因为波峰高度每偏差0.2mm,就可能导致薄PCB过板时出现波峰接触不到引脚,或是厚PCB压入波峰过深造成焊锡上溢的问题。

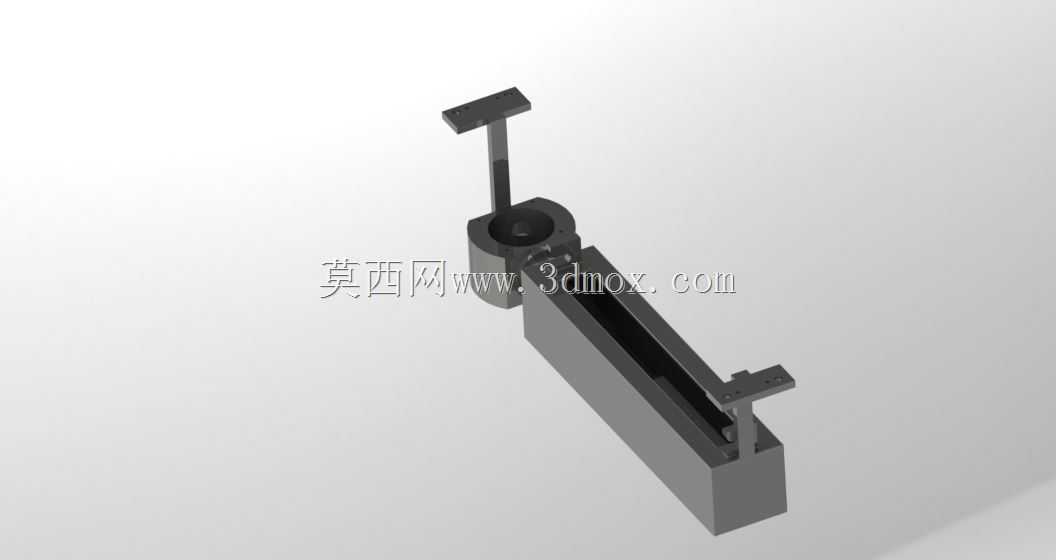

在结构细节处理上,喷口的边缘做了0.5mm的圆角钝化处理,避免尖锐边缘切割焊锡波造成波面紊流,槽体的所有拼接焊缝都采用满焊工艺,防止高温焊锡渗漏,因为焊锡工作温度在250摄氏度左右,一旦出现渗漏不仅会造成设备故障,还可能引发安全隐患。支撑立柱内部设计了隔热腔,减少高温槽体向设备机架传递热量,降低设备外壳的温升,同时避免调节螺杆因为长期高温出现形变卡滞。顶部的T型调节座上预留了锁紧螺丝孔位,调整完波峰高度后可以直接锁死,防止设备运行过程中因为振动导致波峰高度偏移。
实际生产应用中,这套隧道波结构通常配合双波峰焊的第二级平波使用,第一级扰波先对贴片元件的焊点进行浸润,第二级隧道波再完成插装元件的焊点修整,相比传统的宽平波,隧道波的焊锡流动更平稳,氧化面更小,锡渣产生量能降低30%左右,同时因为波峰的接触区域更窄,PCB受到的热冲击更小,减少了薄PCB过炉后出现翘曲变形的概率。在建模过程中,所有配合面都预留了高温工况下的热膨胀间隙,因为槽体采用铸铁材质,在250度工作温度下的线性膨胀量需要提前核算,避免高温状态下出现部件卡滞、密封失效的问题,连接螺丝全部采用耐高温的不锈钢材质,防止长期高温环境下出现螺丝锈蚀咬死,后期维护无法拆卸的问题。
从安装维护的角度考虑,整个隧道波组件设计为快拆式结构,松开两侧固定支架的锁紧螺栓就可以整体从炉胆中吊出,不需要拆解整个焊锡炉,方便定期清理喷口处残留的锡渣、助焊剂积碳,保证波峰出流均匀。导流板的位置也设计为可调节结构,根据不同焊锡牌号、不同泵速下的焊锡流动状态,可以微调导流板的角度,获得最平稳的波面形态,适配不同产品的焊接工艺需求。
