立式进料工业破碎设备三维结构设计

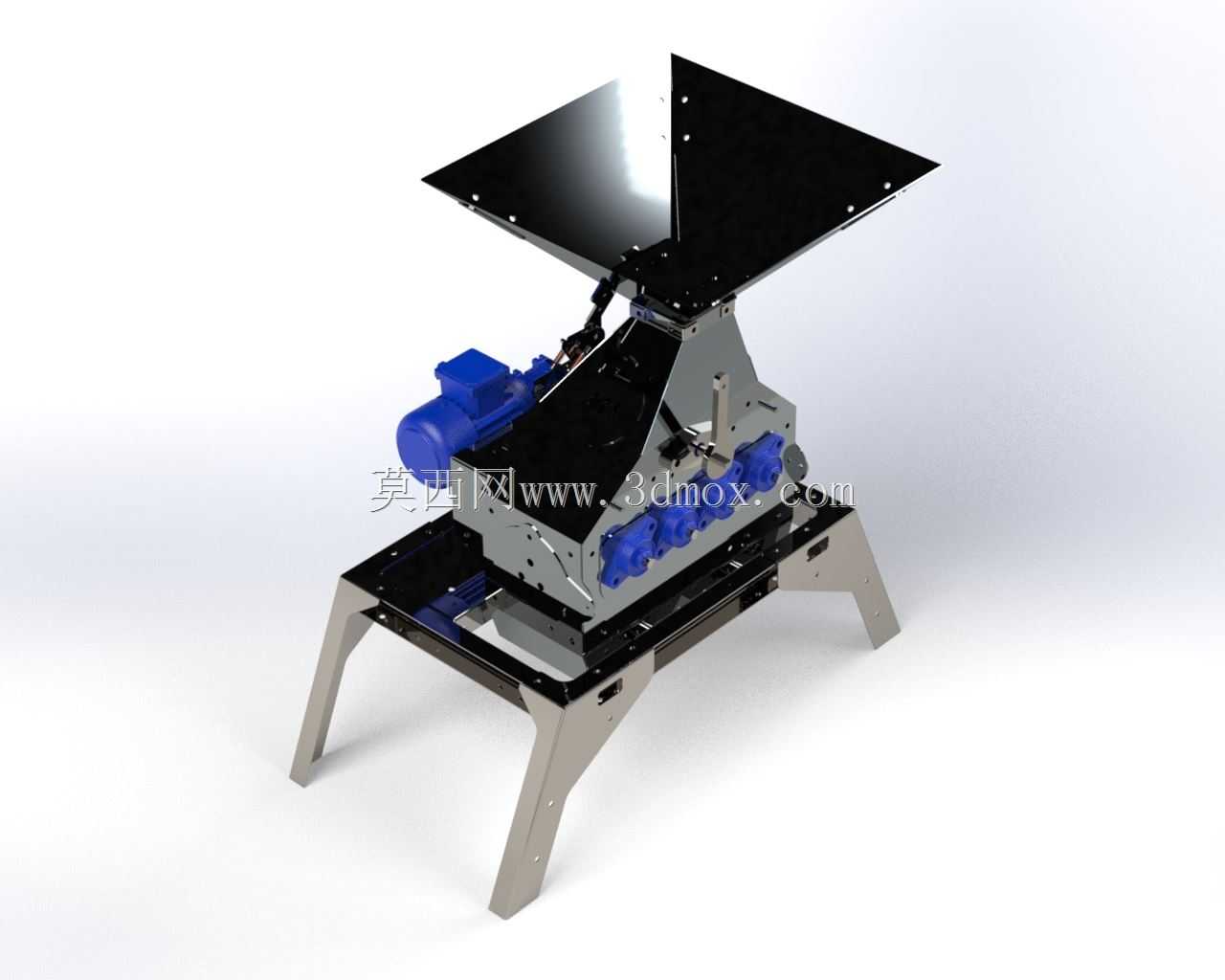

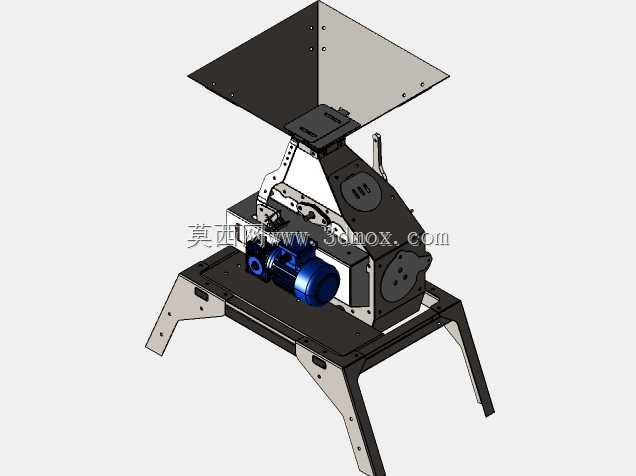

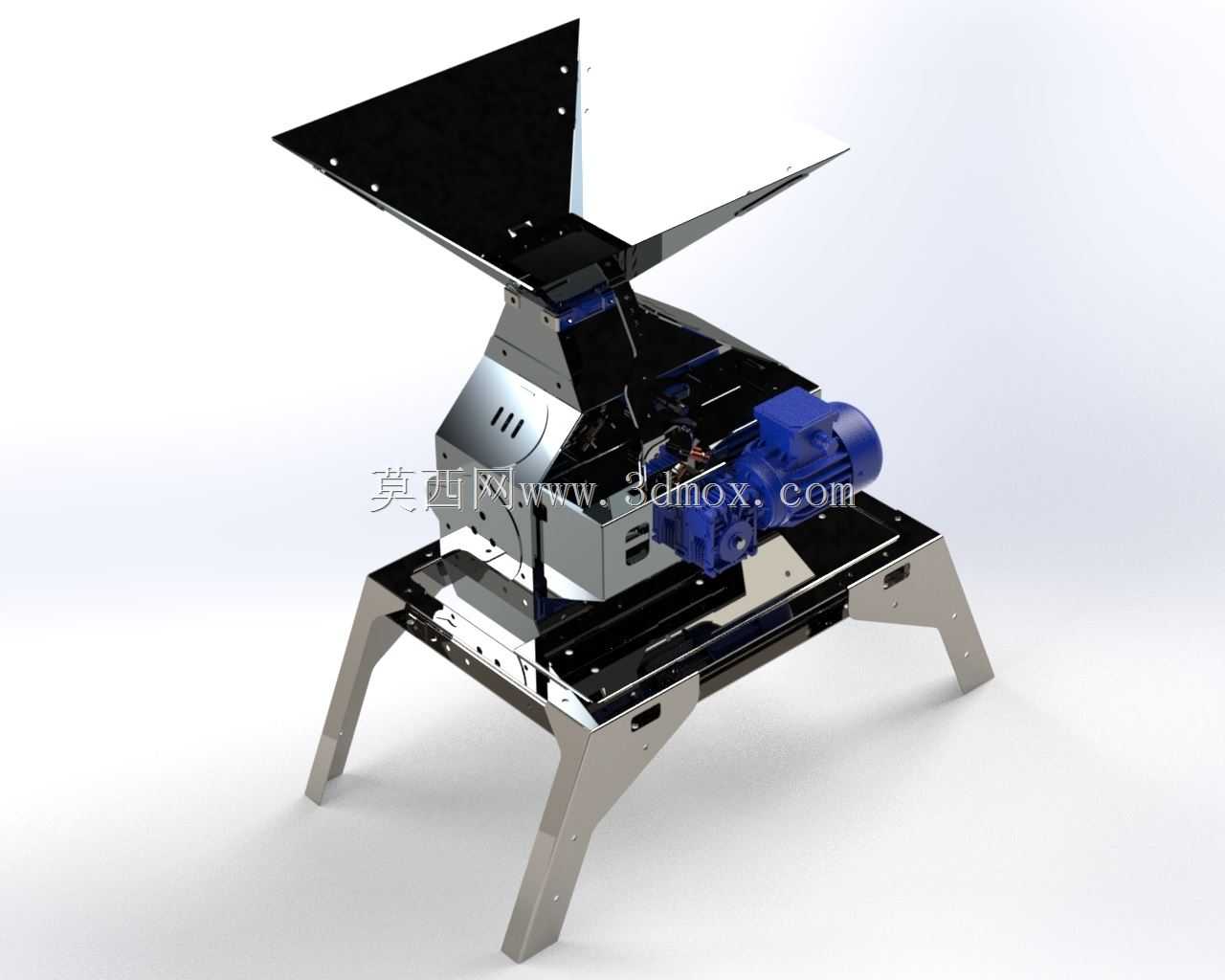

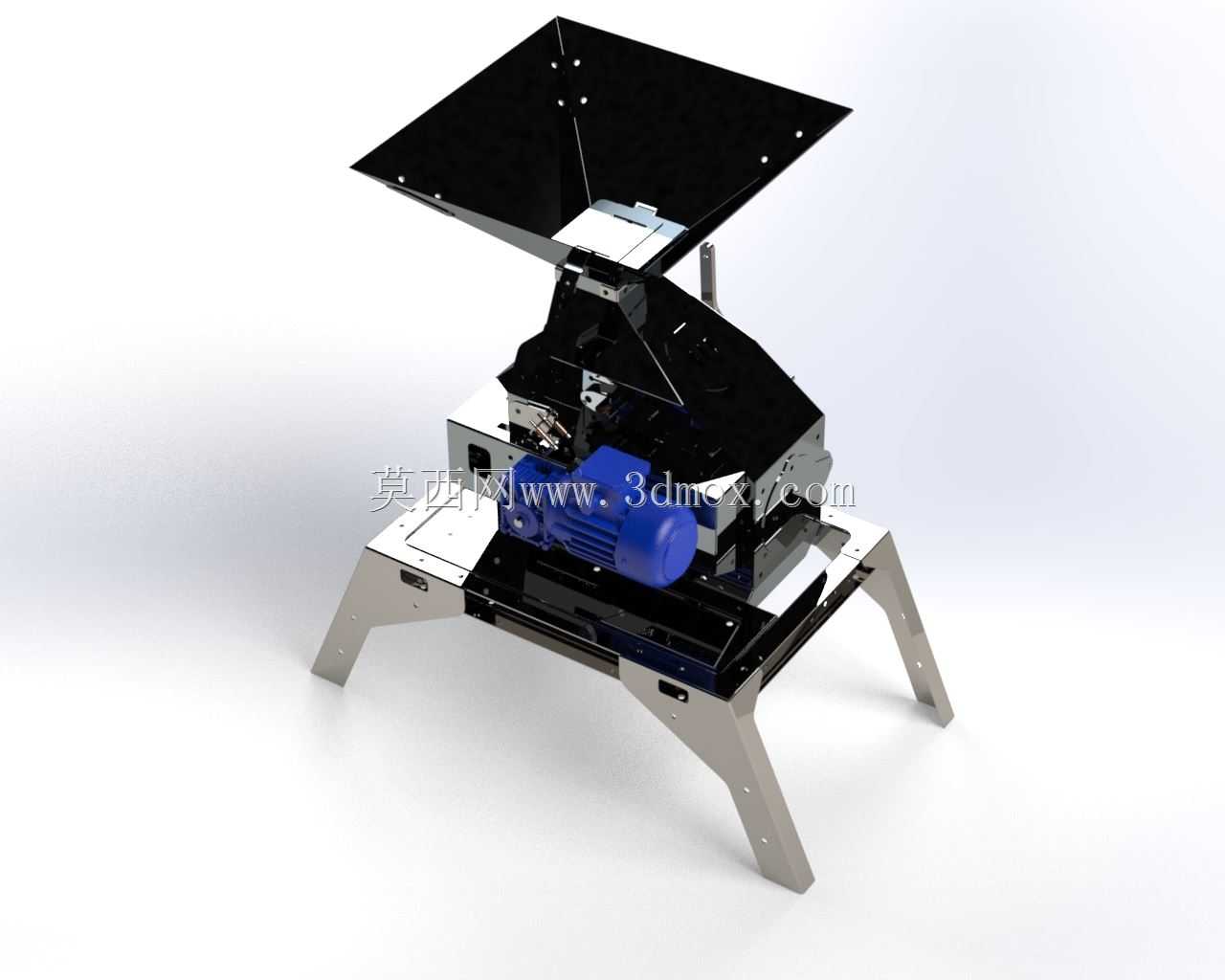

　　这款破碎设备的三维结构设计，首先从中小型物料处理场景的实际痛点出发，在固废预处理、生物质原料加工、小型矿山细碎、农副产物粉碎等作业场景中，这类设备需要兼顾进料顺畅度、运行稳定性与场地适配性，因此整体结构采用立式进料配合三脚支撑的布局，避免了传统卧式破碎机进料易卡滞、占地面积大的问题。从结构组成来看，顶部的方形扩口进料斗采用大倾角斜边设计，进料口边缘做了外翻折边强化，斗体内壁预留了耐磨衬板的安装位，作业时物料依靠自重滑入破碎腔，无需额外设置进料推料机构，减少了易损件数量；进料斗与破碎腔的连接位置设置了可调式挡料板，可根据待破碎物料的粒径调整挡料间隙，防止破碎过程中物料飞溅弹出。破碎腔主体采用折弯钢板拼焊结构，

　　腔体内侧预留了锤片或者齿辊的安装轴位，侧面开设了检修快开门，日常更换易损件、清理腔体积料时无需拆解整机连接结构，大幅降低现场维护的工作量。驱动单元采用侧装式布局，电机通过法兰直接连接破碎腔的转子轴，省去了传统皮带传动的张紧调整结构，传动效率更高，同时电机外侧设置了半包围式的防护壳体，避免破碎过程中溅出的细小物料磕碰电机外壳，也能防止作业人员误触转动部件。底部的三脚支撑机架采用不锈钢板材折弯成型，每个支腿都设计了外扩的倾斜角度，支腿底部预留了地脚螺栓的安装孔，设备运行时的重心落在三个支腿围成的支撑面中心区域，即使处理硬度不均的物料产生振动，也能保持足够的放置稳定性，不会出现侧翻风险；三个支腿之间预留了足够的下部空间，

　　破碎后的物料可以直接从腔体下方的出料口排出，方便下方对接集料箱、输送皮带等后续出料设备，不需要额外加高设备基础。从安装边界来看，这款设备的整体占地尺寸适配小型加工车间的零散工位布置，不需要预留大面积的安装场地，支腿的安装孔位可以适配常规的混凝土地面膨胀螺栓固定，也可以根据作业需求搭配移动脚轮做成可移动式破碎工位，满足多工位轮换作业的需求。设计过程中针对破碎作业的受力特点，对机架的折弯受力点、腔体的焊接连接位置都做了加强筋布局，转子轴的轴承座采用分体式安装结构，轴承位的同轴度公差在建模时就做了装配仿真校验，避免实际加工装配后出现轴系卡滞、运行异响的问题。进料斗的角度设计经过物料滑落仿真验证，针对含水率15%以内的颗粒状、小块状物料，

　　都能依靠自重顺利滑入破碎腔，不会在斗壁产生粘黏积料；腔体内部的转子转动轨迹与腔体内壁的间隙控制在合理范围，既可以保证物料被充分击打粉碎，也能避免物料过度研磨产生不必要的粉料，适配需要控制出料粒径的作业场景。设备的整体外轮廓没有突出的尖锐棱角，所有外露的板材边缘都做了折边钝化处理，现场安装调试时不会划伤作业人员，侧装电机的接线位置预留了防水接线盒的安装空间，适配车间多尘、偶尔有喷淋降尘的作业环境。
