破碎设备用扇形耐磨颚板结构设计

项目分类:破碎机 发布时间:2021-11-01 ID:353597
  • 破碎设备用扇形耐磨颚板结构设计
  • 破碎设备用扇形耐磨颚板结构设计
  • 破碎设备用扇形耐磨颚板结构设计
  • 破碎设备用扇形耐磨颚板结构设计
  • 破碎设备用扇形耐磨颚板结构设计
  • 破碎设备用扇形耐磨颚板结构设计

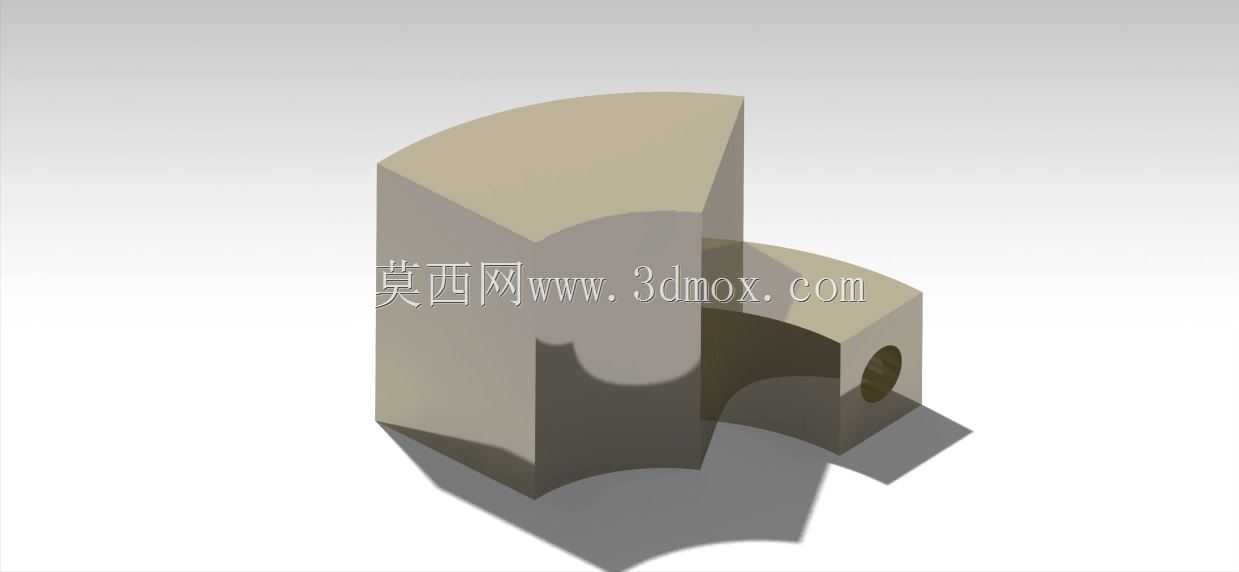

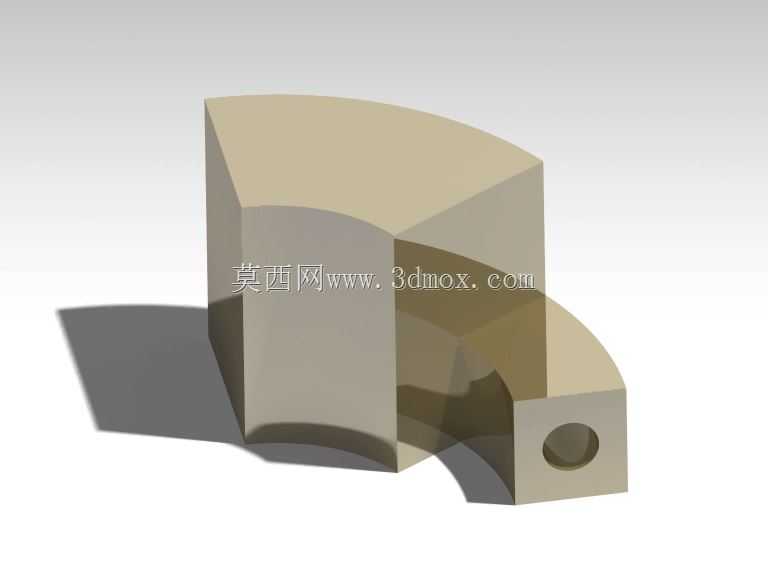

  在矿山、砂石骨料生产、建筑垃圾资源化处理等工况的破碎作业环节,颚板作为颚式破碎机破碎腔内直接与物料接触的核心易损部件,其结构合理性直接决定破碎作业效率、物料出料粒度均匀性以及易损件自身的使用寿命。本次设计的扇形结构颚板,针对中小规格复摆颚式破碎机的曲动破碎腔工况做了针对性结构适配,区别于传统直板型颚板的平面挤压设计,扇形弧面结构能够在动颚做往复摆动时,形成更贴合物料破碎运动轨迹的挤压-搓磨复合作用面,减少物料在破碎腔内的无效滑移,降低颚板表面的滑动磨耗,同时避免大块物料在破碎腔上部出现卡料堵料的问题。从功能特性来看,该颚板的扇形工作面分为上下两个功能区段,上部大半径弧面承担粗碎段的大粒径物料冲击挤压,

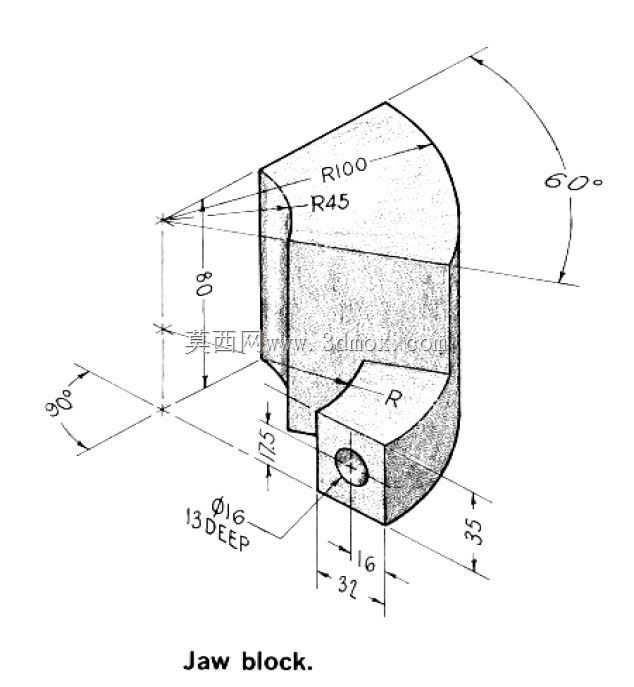

  弧面曲率匹配动颚上部的水平行程特性,能够在动颚远离定颚时让物料顺利下落至中碎区段,下部小半径弧面则承担细碎段的物料搓磨破碎,配合端部的通孔安装结构,能够让颚板在安装后与动颚基体贴合紧密,避免作业过程中出现松动窜动。设计过程中首先明确了安装边界约束,颚板的扇形圆心角适配对应型号破碎机的破碎腔夹角,确保安装后颚板上端与进料口护板的衔接间隙控制在合理范围,不会出现物料卡入安装缝隙的问题;端部的安装通孔位置经过受力校核,孔位中心到颚板各工作面的距离满足耐磨层厚度要求,避免安装孔位置在长期冲击载荷下出现开裂变形,同时通孔的孔径匹配常规的锁紧螺栓规格,无需额外加工即可完成现场更换安装。外形尺寸方面,

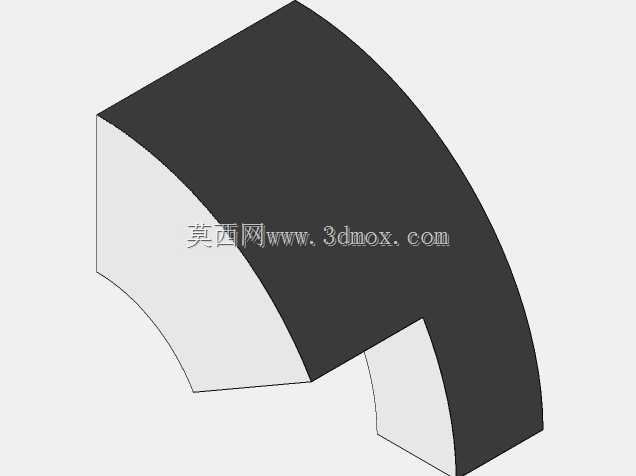

  该颚板的径向厚度从扇形外缘到内弧面做了渐变处理,靠近安装端的厚度更大,能够承受破碎作业时的集中冲击载荷,外缘工作段厚度则根据磨耗规律做了等寿命设计,让整个工作面的磨损速率尽量均匀,避免出现局部过度磨损导致提前报废的情况。在实际作业场景中,这类扇形颚板尤其适合处理硬度较高的花岗岩、玄武岩等物料,弧面结构能够让物料在破碎过程中受到多方向的挤压力,减少片状物料的产生,提升成品骨料的立方占比;同时相较于传统直板颚板,扇形结构的颚板在相同安装尺寸下,有效破碎作用面积提升约12%,能够在相同电机功率下提升破碎 throughput,降低单位产量的能耗。设计时还考虑了颚板与两侧衬板的配合边界,颚板的两侧端面做了平直度处理,

  安装后与机架侧衬板的间隙控制在5mm以内,避免细料卡入侧隙造成侧衬板的异常磨损;安装孔的沉台结构能够让锁紧螺栓的头部完全沉入沉台内,不会突出到破碎腔内部,避免螺栓头部被物料冲击磨损导致拆卸困难。从受力传导路径来看,颚板受到的物料冲击载荷会通过背面的贴合面均匀传递到动颚基体上,扇形的内弧面与动颚的弧形安装面完全贴合,不会出现局部点接触导致的应力集中,有效降低动颚基体的疲劳载荷,延长主机部件的使用寿命。针对建筑垃圾破碎中常见的钢筋夹杂工况,该颚板的弧面过渡处做了圆角处理,避免钢筋勾挂在颚板接缝处造成堵料,同时光滑的弧面能够让剪断后的钢筋顺利顺着弧面滑出破碎腔,减少钢筋对颚板表面的刮削损伤。
