韩式传统神兽图腾六边形装饰徽章结构设计

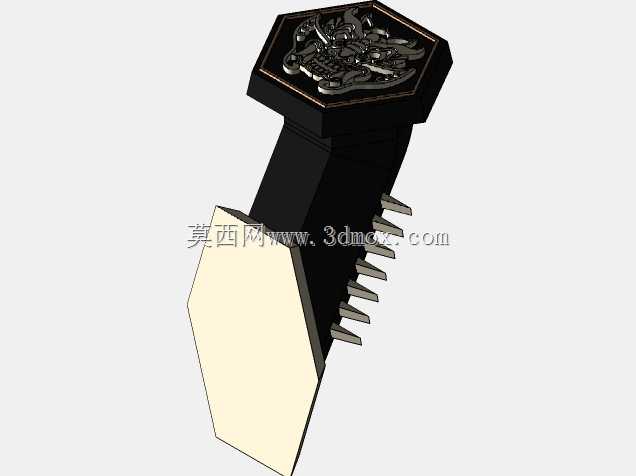

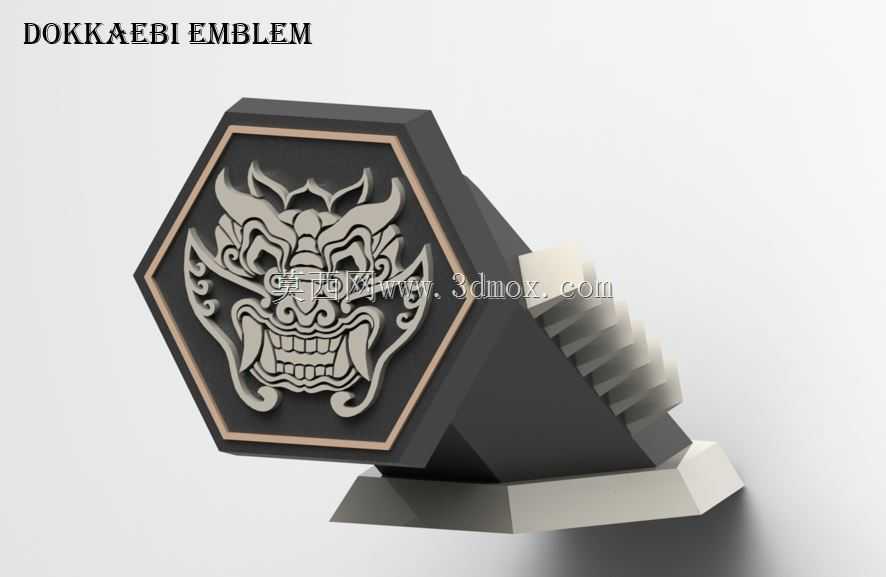

　　这款饰件的设计最初是作为大型静态展示模型的附属装饰模块开发的，在整体展示载体的边角区域做视觉点缀，后续可拓展应用到文创周边、主题展陈道具、个性化定制五金饰件等多个场景，适配桌面摆件、柜体装饰面、主题装置嵌件等不同安装需求。从结构层面来看，整体采用正六边形外轮廓设计，这种轮廓相比常规圆形、方形饰件，在多件拼接排布时能实现更紧密的阵列贴合，相邻饰件的边部可完全对齐，不会出现圆形排布时的间隙问题，适合大面积主题墙面的装饰铺设。饰件整体采用分层式结构，最外层是带斜切倒角的六边形基座，基座边缘做了15度的斜度处理，既可以在脱模生产时减少拔模阻力，也能在视觉上弱化基座的厚重感，让中间的浮雕区域更具视觉突出性。基座向内设置了一圈窄边凸起围边，

　　围边与内部浮雕区域预留了0.8mm的高度差，这个高度差一方面可以在做表面分色处理时形成自然的分界，避免不同色漆在喷涂过程中出现溢色问题，另一方面也能对中间的浮雕图案形成物理防护，当饰件平面朝下放置时，围边会先接触接触面，避免浮雕的精细纹路被摩擦刮花。中间的浮雕图案采用半立体凸起设计，凸起高度控制在2.2mm，这个高度既能够保证神兽面部的纹路细节有足够的立体感，在不同光线角度下都能呈现清晰的明暗层次，又不会因为凸起过高导致在安装、运输过程中出现磕碰断损的问题，尤其是神兽的角部、獠牙等突出细节，根部都做了R0.5的圆角过渡，避免应力集中导致的结构断裂。图案的线条全部做了等宽处理，纹路的凹陷深度统一控制在0.6mm，这种统一的深度参数在后续做蚀刻、压铸或者3D打印生产时，都能保证加工参数的一致性，不需要针对不同纹路调整加工深度，有效降低生产环节的调试成本。基座的背部设计了平整的安装贴合面，贴合面的平面度公差控制在0.1mm以内，保证不管是采用背胶粘贴、螺丝锁附还是嵌装卡槽的安装方式，都能和安装基面完全贴合，不会出现局部翘边的问题。如果采用螺丝锁附的安装方式，背部预留了两个M2的螺纹孔安装位，孔位设置在六边形基座的对角位置，距离中心的距离为六边形外接圆半径的三分之二，这个位置既不会破坏正面的浮雕图案完整性，也能保证锁附后饰件的受力均匀，不会出现单侧翘起的情况。如果是采用嵌装的方式，基座的侧壁厚度预留了1.2mm的加工余量，

　　可以根据安装槽的实际尺寸做少量的修配调整，适配不同公差的安装卡槽。在细节处理上，神兽面部的纹路走向全部顺着肌肉结构的方向设计，没有出现突兀的直角转折，一方面是还原传统图腾的线条流畅感，另一方面也是为了在模具生产时避免出现尖角填充不满的问题，所有纹路的转角处都做了微小的圆角过渡，保证熔融材料在填充模腔时能够顺畅流到每一个细节位置，不会出现缺料、沙孔等生产缺陷。饰件的整体厚度控制在8mm，这个厚度在保证结构强度的前提下，不会因为过厚导致整体重量过大，作为桌面摆件使用时底部可以直接粘贴防滑胶垫，不需要额外增加配重底座就可以稳定放置；作为墙面嵌件使用时，也不会因为突出墙面过多影响周边其他构件的安装。在实际应用场景中，

　　这款饰件除了作为展示模型的装饰部件，还可以调整尺寸比例后应用到主题箱包的金属饰牌、文创纪念章、家具装饰拉手等产品上，只需要调整背部的安装结构，比如增加拉手的安装柱、纪念章的别针结构，就可以快速适配不同的产品需求，不需要重新修改正面的浮雕图案，大幅降低衍生产品的开发周期。设计过程中特意将浮雕的最突出面与基座的最高面保持1.2mm的高度差，这样在做表面处理时，不管是做古铜做旧、烤漆上色还是真空镀处理，都可以通过打磨的方式让凸起面露出基底金属色，凹陷区域保留色层，自然形成双色的视觉效果，不需要额外做遮蔽处理，有效降低表面处理的工序复杂度。针对不同的生产工艺，这款结构也做了对应的适配调整，如果采用压铸工艺生产，基座的侧壁做了1度的拔模斜度，所有凸起结构的拔模斜度统一为1.5度，保证开模时能够顺利脱模；如果采用3D打印做小批量定制，所有的悬空结构都添加了45度的自支撑角度，打印时不需要额外添加支撑结构，减少后处理的工作量；如果采用CNC铣削加工，浮雕区域的最小加工半径设置为0.3mm，适配常规直径0.5mm以下的铣刀加工能力，不会出现刀具无法加工的细小内角。
