双孔长圆形连接固定压板结构设计

　　在各类轻工机械、小型自动化输送线、电子设备组装工装的结构搭建场景里，这类双孔长圆形压板是出镜率极高的小型紧固连接件，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往直接画个带孔的长条板就投入生产，最后现场安装时才发现要么孔位对不上安装基准，要么板边刮擦配套线束，要么受力后出现翘曲变形，反而拖慢了整机组装的进度。

　　从实际使用场景来看，这类压板主要承担两个核心作用，一是对穿设在两个安装位之间的杆类、条状零件进行侧向压紧限位，比如小型设备上的导向杆轴向定位、线束排的外侧压固、薄型钣金罩壳的侧边锁紧；二是作为跨距可调的过渡连接片，当两个被连接件的安装孔位存在小范围的加工误差时，长圆形的本体轮廓可以适配一定范围内的孔位偏差，不需要重新扩孔或者补焊安装座，大幅降低现场装配的调整难度。

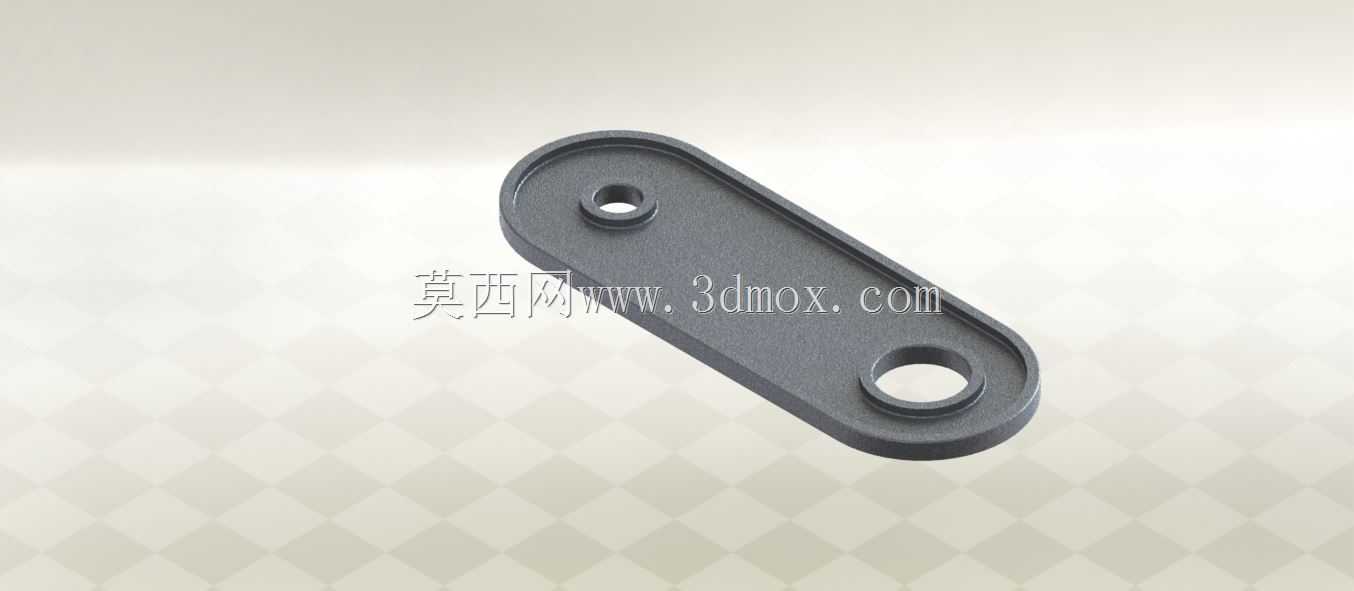

　　设计这类零件的时候，首先要明确安装边界的约束条件：两个安装孔的中心距是核心尺寸，需要匹配对应螺栓的公称直径预留合理的安装间隙，不能直接按螺栓直径做等径孔，否则一旦安装基面存在平面度误差，螺栓穿入时会出现别劲的情况，长期受振动载荷还容易出现螺栓剪切断裂的问题。孔位周边做的凸台结构不是冗余设计，一方面是增加孔位处的局部厚度，提升螺栓锁紧时的抗压强度，避免锁紧力过大把板件压出凹陷；另一方面凸台的高度可以让板件本体和安装基面之间留出微小间隙，当被压紧的零件存在尺寸公差波动时，这个间隙可以提供一定的压紧补偿量，不会出现螺栓锁死但被压件仍然松动的情况。

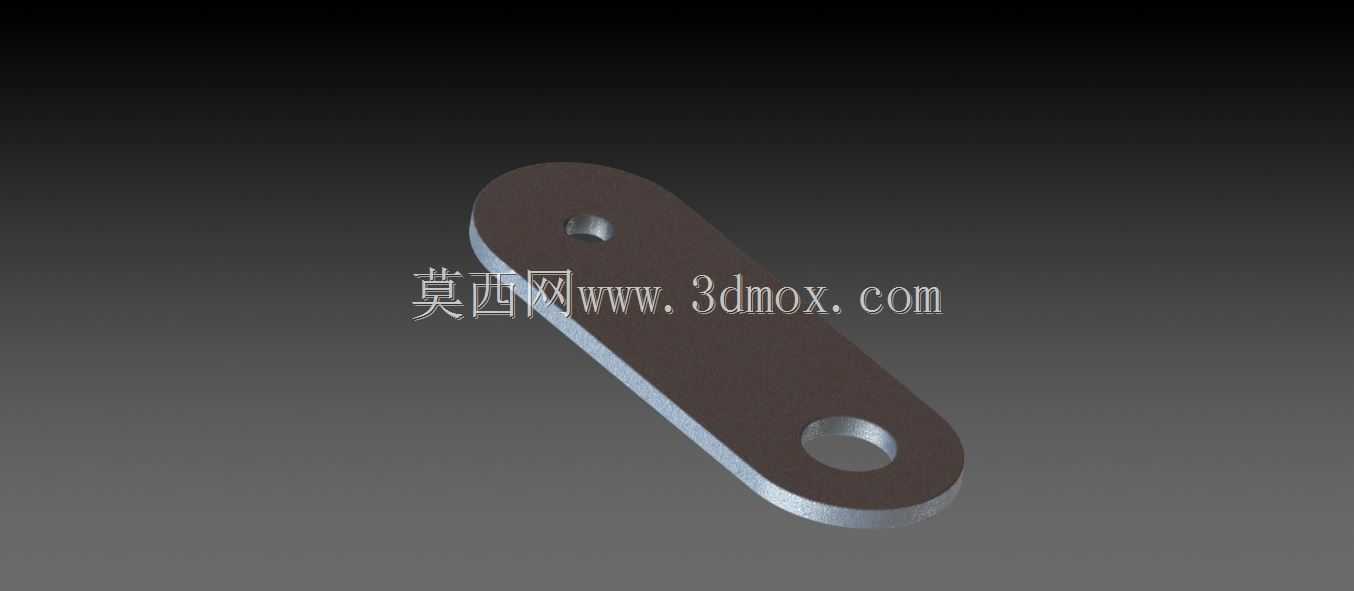

　　本体的轮廓采用长圆形也就是两端半圆的结构，而不是直角长方形，主要是从两个维度考虑：一是消除直角处的应力集中，当压板承受螺栓锁紧的压紧力时，直角边的转角位置很容易因为应力集中出现微裂纹，尤其是采用粉末冶金或者压铸工艺生产的时候，直角位置容易出现填充不密实的缺陷，半圆过渡的轮廓可以让应力沿着圆弧均匀分散，提升零件的整体抗疲劳强度；二是安装时不会出现尖锐边角刮擦操作人员或者配套的线束、密封件，很多设备的安全规范里明确要求外露的结构零件不能有尖锐的直角毛刺，这种圆弧过渡的外形可以减少后续去毛刺的工序量，降低加工成本。

　　零件的厚度选择需要匹配实际的受力载荷，如果是用来压紧直径6mm以下的小型导向杆，厚度取3mm到4mm的普通冷轧钢板就可以满足强度要求；如果是用在有振动冲击的设备部位，比如小型冲压设备的送料机构定位，厚度需要提升到5mm以上，并且优先选用45号钢做调质处理，避免长期受冲击出现变形。两个安装孔的沉头深度也要和所选螺栓的头部高度匹配，保证螺栓锁紧后头部不会高出零件表面，防止和周边运动的零部件发生干涉，很多新手设计时容易忽略沉头深度的校核，最后装配完螺栓头凸出来，运动件刮到螺栓头造成设备卡滞，还要返工打磨螺栓或者重新加工零件。

　　从安装适配性来说，这种压板的安装基面不需要做特殊的精加工，只要基面的平面度误差在0.2mm以内就可以保证锁紧后的稳定性，因为两个孔位的凸台接触面本身面积不大，即使基面有微小的不平整，螺栓锁紧时的压力可以让凸台和基面紧密贴合，不会出现压不紧的情况。另外长圆形的本体宽度要控制在合理范围，不能为了提升强度盲目加宽，否则会占用过多的安装空间，尤其是在设备内部走线密集、零件排布紧凑的区域，过宽的压板会挤压线束的走线路径，甚至会和相邻的传感器、气管接头发生位置干涉，设计时需要在保证强度的前提下尽量压缩本体宽度，一般宽度比安装孔直径大4mm到6mm就足够。

　　在表面处理的选择上，如果是用在普通室内环境的设备上，采用常规的镀锌钝化处理就可以满足防锈要求，成本也比较低；如果是用在有潮湿、弱腐蚀的环境，比如食品包装设备、户外小型检测设备上，就需要采用喷塑或者不锈钢材质加工，避免长期使用出现锈蚀污染被接触的物料或者零件。很多人觉得这类小零件不需要做表面处理的细化选型，最后设备交付使用不到半年，压板就出现锈迹，反而影响整台设备的观感和使用寿命。
