双环连接式异形传动铰接构件

　　在轻工输送、小型传动机构以及非标自动化设备的连杆传动场景中，这类双环异形铰接构件的应用十分普遍，它主要承担两个运动部件之间的动力传递与角度补偿作用，区别于常规的标准销轴铰接结构，该构件采用一体化成型的异形弯臂结构，省去了额外的连接销轴与配套卡簧，在小载荷、高频次往复摆动的工况下能有效减少装配零件数量，降低铰接点松脱的风险。从实际使用场景来看，这类构件常被用在小型包装设备的料仓启闭摆臂、纺织机械的导纱杆传动端、以及小型健身器材的阻力传导连杆位置，这些场景的共同特点是铰接点不需要承受大吨位的径向载荷，但需要长期承受反复的摆动力矩，同时对安装空间的紧凑性有较高要求，常规的标准铰接座加销轴的组合往往会占用过多的径向空间，

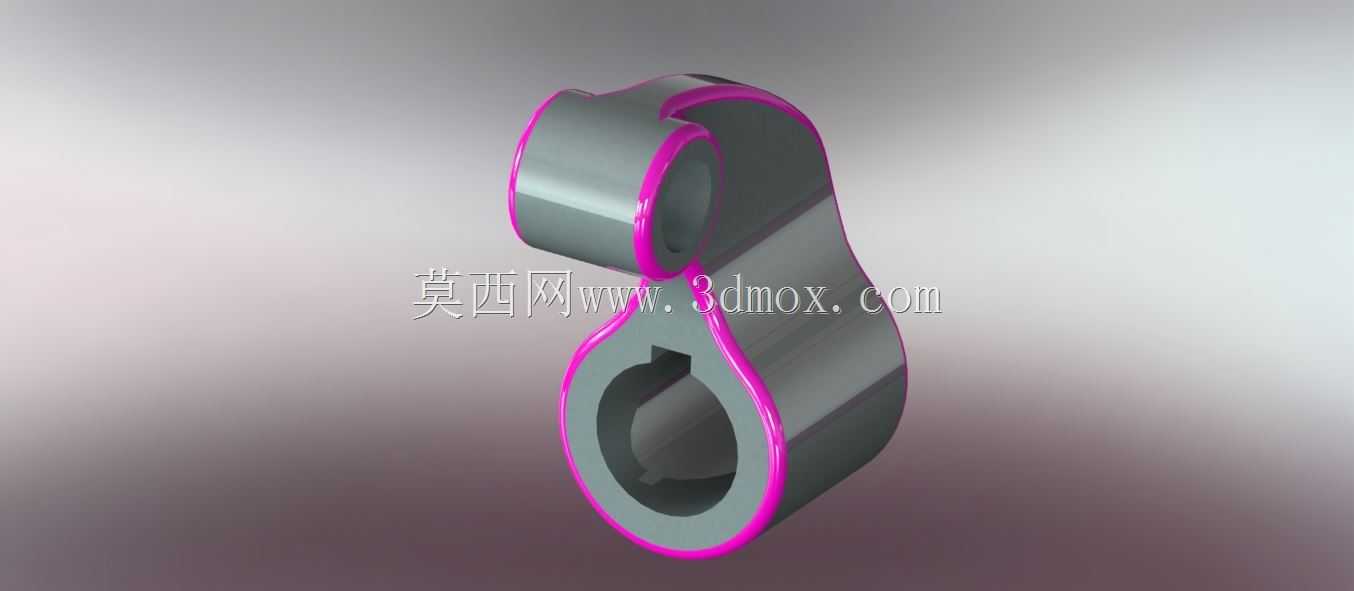

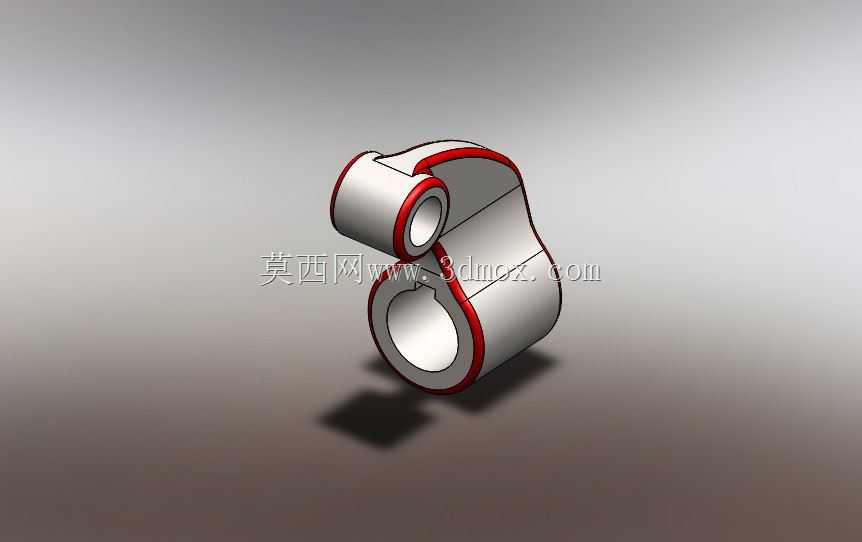

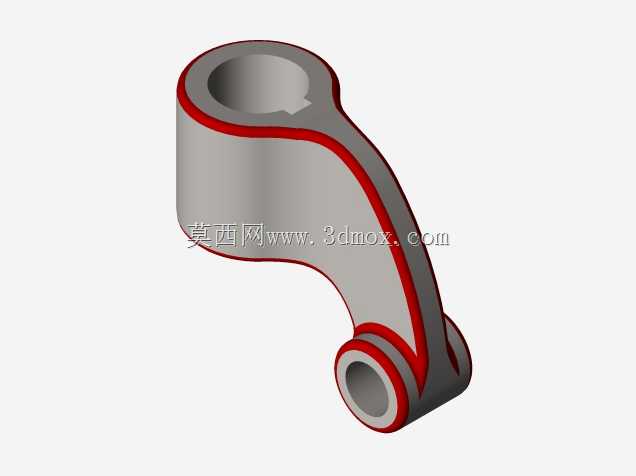

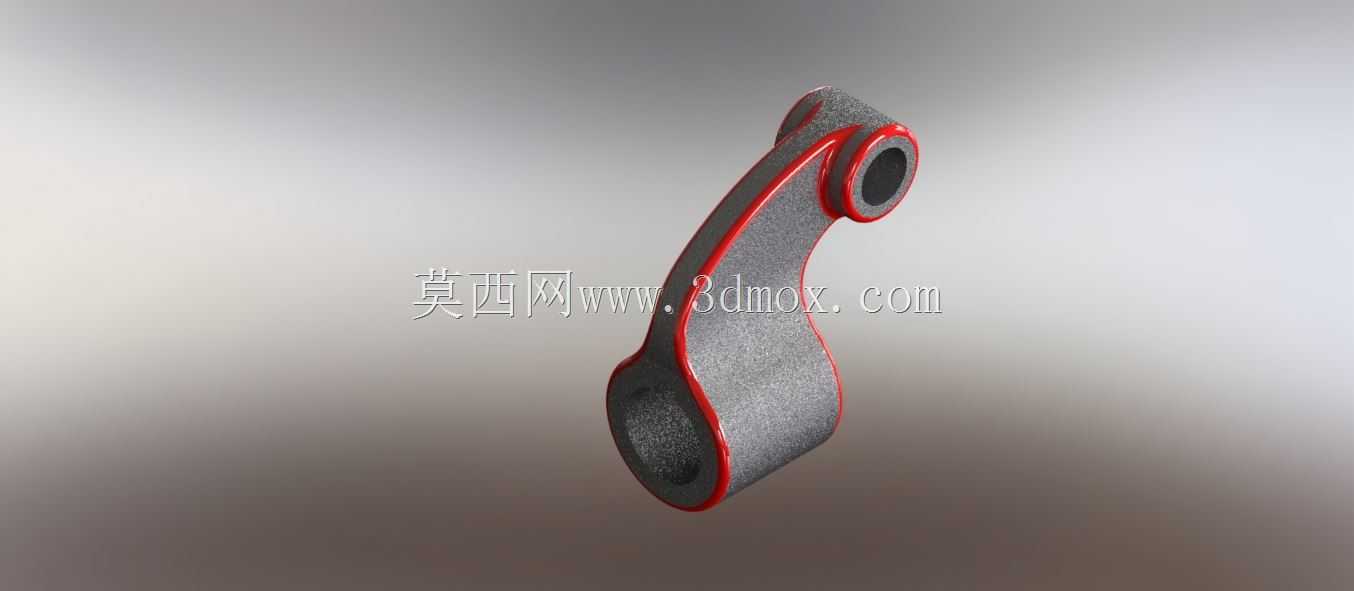

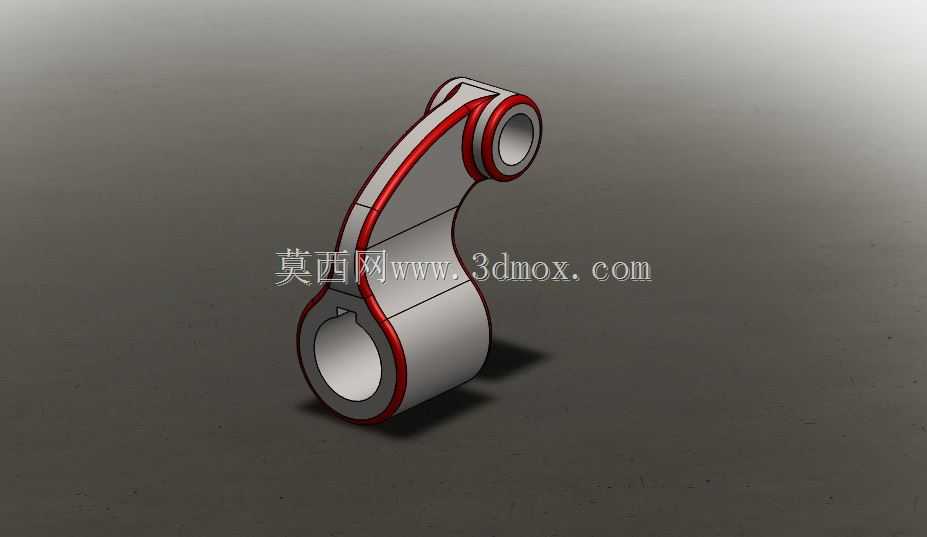

　　无法适配狭窄的安装边界。从结构设计思路来看，该构件的两个环形铰接端采用了不同的内径设计，下端的环形结构带有内凹的卡槽结构，能够直接卡入配套轴件的定位凸台，不需要额外加装轴向定位套，装配时直接将轴件压入环内即可完成轴向固定，上端的环形结构为光滑通孔设计，主要适配光轴类的铰接端，允许连接的杆件在环内做小角度的周向转动，以此补偿两个传动端之间的安装角度误差。两个环形端之间的连接臂采用了平滑的S形曲面过渡，没有尖锐的应力集中棱角，在承受摆动力矩时，应力能够沿着曲面均匀分散到整个臂身，不会在转角位置出现应力断裂的问题，臂身的厚度经过优化，在保证整体结构强度的前提下尽可能缩减了横向占用空间，能够在两个间距较小的传动部件之间完成安装，

　　不会和周边的固定机架发生运动干涉。从安装边界来看，该构件的两个铰接孔中心距为固定值，安装时需要保证两端配套轴件的平行度误差在允许范围内，避免铰接环出现偏磨的问题，下端带卡槽的铰接端在压装时需要注意卡槽和轴件凸台的对位，压装到位后凸台完全卡入卡槽，能够承受一定的轴向窜动力，防止构件在往复摆动过程中从轴端脱出。构件的外缘做了圆弧倒角处理，没有锋利的飞边，在设备运行过程中不会剐蹭周边的线缆或者操作人员的衣物，符合小型设备的安全设计要求。和分体式的铰接结构相比，这种一体化的异形铰接构件不需要定期检查销轴的松动情况，日常维护只需要在铰接环内加注少量润滑脂即可，维护成本更低，在小载荷的传动场景中使用寿命更长。在建模过程中，

　　这类构件需要重点关注两个铰接环的同轴度公差，以及连接臂的曲面过渡顺滑度，若两个环的中心轴线平行度超差，安装后会出现摆动卡滞的问题，曲面过渡位置如果出现曲率突变，长期受交变载荷作用容易出现疲劳裂纹。实际选型时，需要根据传动端的摆角范围、传递的力矩大小来确认构件的臂身厚度以及环的内径尺寸，确保铰接环和配套轴件的配合间隙在合理范围内，间隙过大会导致传动过程中出现冲击异响，间隙过小则会导致摆动阻力过大，增加驱动端的动力损耗。
