SimulationXpress工况验证用异形连杆结构

　　做结构仿真验证的时候，这类异形连杆是非常典型的小载荷传动支撑构件，日常在轻工自动化设备、小型手动操作机具、户外便携装夹器具里都能见到它的应用场景，很多时候它不需要传递大扭矩，核心作用是完成固定行程内的摆动联动，同时兼顾结构轻量化和安装空间的适配性。

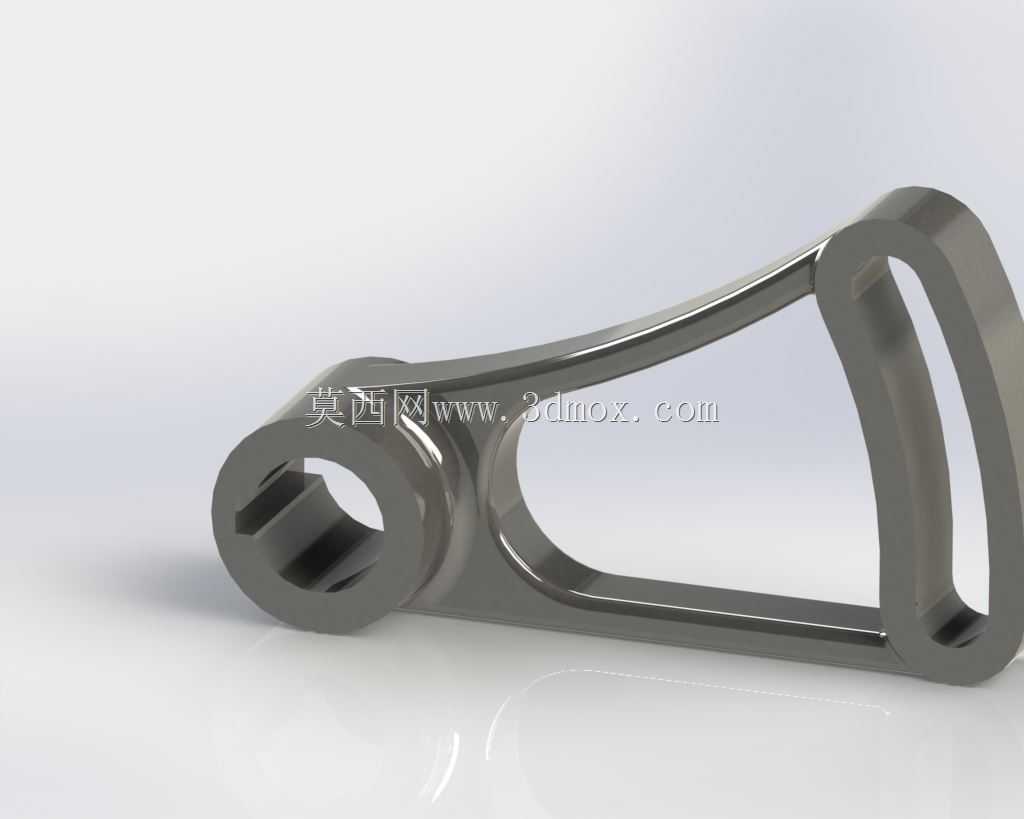

　　从实际使用场景来看，这类构件常被用在需要往复摆动的联动机构里，比如便携夹具的锁止摆臂、小型检测设备的样品压合摆杆、户外折叠器具的连接支撑臂，它的一端带内花键或者键槽的轴孔，是和驱动转轴或者固定销轴配合的安装位，这个孔的公差一般选H7级，和销轴配合的时候既能保证转动顺畅，又不会出现过大的径向窜动，孔内的键槽是用来传递周向扭矩的，避免摆臂和转轴之间出现相对转动，保证摆动角度的精准度。

　　设计这个构件的时候，首先要考虑的是安装边界的限制，很多应用场景里留给摆臂的活动空间非常有限，不能做等截面的直杆结构，不然摆动的时候会和周边的固定构件发生干涉，所以杆身做了弧形的镂空设计，一方面是在保证结构强度的前提下削减不必要的材料重量，毕竟便携类器具对自身重量的敏感度很高，每减少一克无效重量都能提升使用手感；另一方面镂空的弧形轮廓刚好能避开摆动路径上的其他零件，比如安装座的凸台、联动的其他杆件，不需要额外给周边零件做让位切削，能降低整个机构的装配复杂度。

　　从结构受力的角度看，这个摆臂的受力点主要集中在三个位置：一端的轴孔位置承受转轴的支撑反力，另一端的框型连接位承受外部负载的拉力或者压力，杆身的过渡区域是应力集中的高发区，所以在轴孔和杆身的衔接位置做了加厚的圆弧过渡，没有留直角棱边，避免仿真或者实际加载的时候出现应力突变导致的结构断裂。杆身的截面做了等强度的渐变设计，靠近轴孔的位置截面厚度更大，往另一端框型结构延伸的时候厚度逐步收窄，既匹配了弯矩从固定端到自由端逐步减小的受力规律，也进一步控制了整体重量。

　　另一端的框型结构是用来连接从动件的，这个框的内槽宽度要和配套的连接销、滚轮或者滑块尺寸匹配，槽的两个平行面要保证足够的平面度，不然连接之后会出现卡滞，摆动的时候阻力过大。框的两个侧边厚度是对称设计的，保证受力的时候两侧变形量一致，不会出现偏载导致的连接销磨损不均。

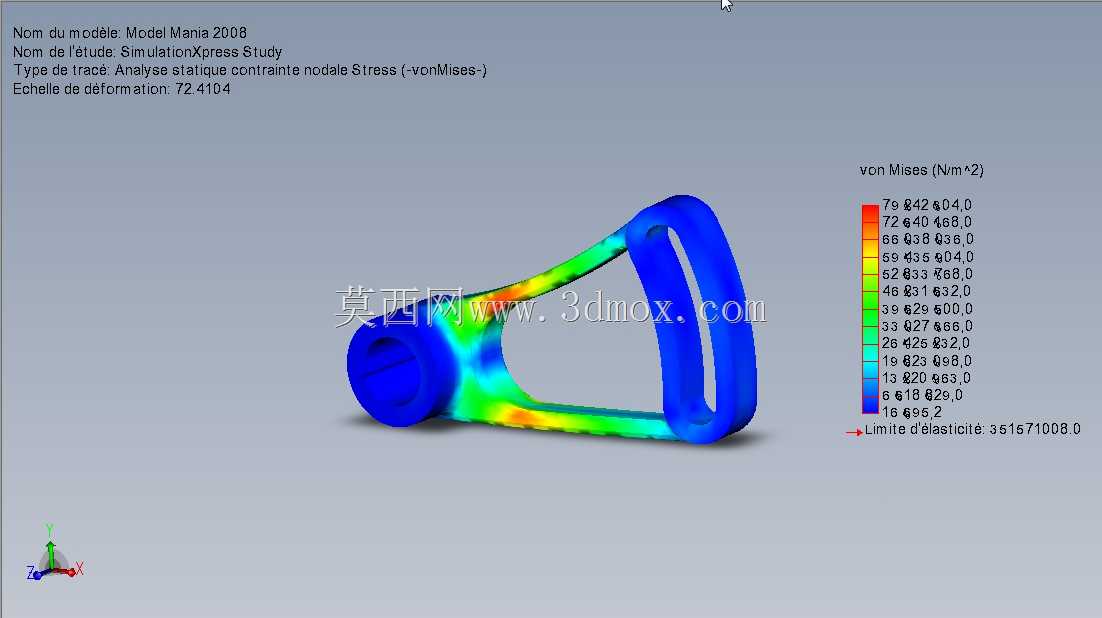

　　做SimulationXpress仿真验证的时候，这类构件是非常好的教学案例，首先它的结构不算复杂，网格划分的时候不需要做太多的几何简化，轴孔、过渡圆角、镂空区域都能保留原始特征，加载的时候可以在轴孔位置添加固定约束，在另一端的框型连接位施加额定的工作载荷，就能快速得到应力分布、变形量的结果，新手也能快速理解应力集中的位置、结构优化的方向，比如如果仿真发现杆身中部应力远低于材料许用应力，还可以进一步加大镂空区域的尺寸，如果发现过渡圆角位置应力超标，就适当加大圆角半径或者增加局部壁厚，整个优化过程不需要复杂的仿真设置，非常适合入门级的结构力学验证练习。

　　实际加工这类零件的时候，如果是小批量试制可以选6061铝合金做CNC铣削，表面做阳极氧化处理提升耐磨性和抗腐蚀能力，如果是大批量量产也可以选压铸工艺，前提是要把拔模角度控制在合理范围，避免脱模的时候出现结构缺损。安装的时候要注意轴孔和销轴的配合间隙，不能过紧否则转动卡滞，也不能过松否则摆动的时候有异响和旷量，装配后要手动摆动几次，确认整个活动行程内没有和周边零件发生干涉，运动顺畅无卡滞，再做后续的整机调试。

　　这类异形连杆的设计核心从来不是追求极致的强度，而是在有限的安装空间里，用最少的材料满足额定载荷下的刚度和强度要求，同时保证运动轨迹完全符合设计预期，不会和周边构件产生干涉，很多新手做设计的时候容易犯的错误就是直接套用等截面直杆的标准件，忽略了实际安装空间的限制，最后装配的时候才发现摆臂会撞到其他零件，不得不临时切割修改，反而影响了结构强度，而这种随安装边界做轮廓适配的异形结构，才是实际工程里最常见的设计形态，毕竟绝大多数设备的内部空间都非常紧凑，没有多余的位置给标准化的直杆构件让位。
