轻木构架式固定翼航模飞机三维设计

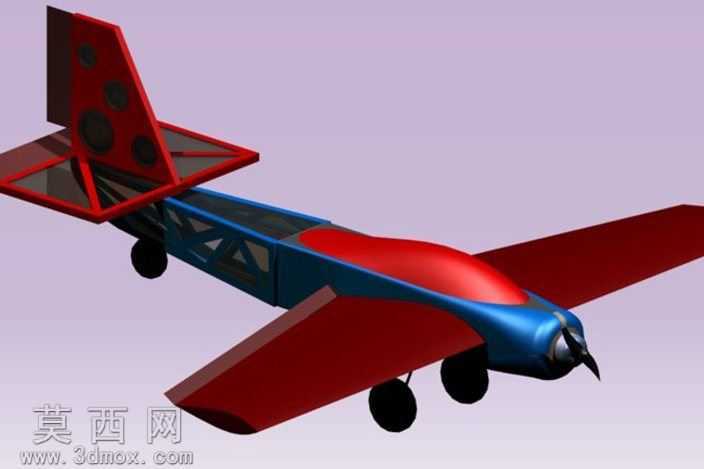

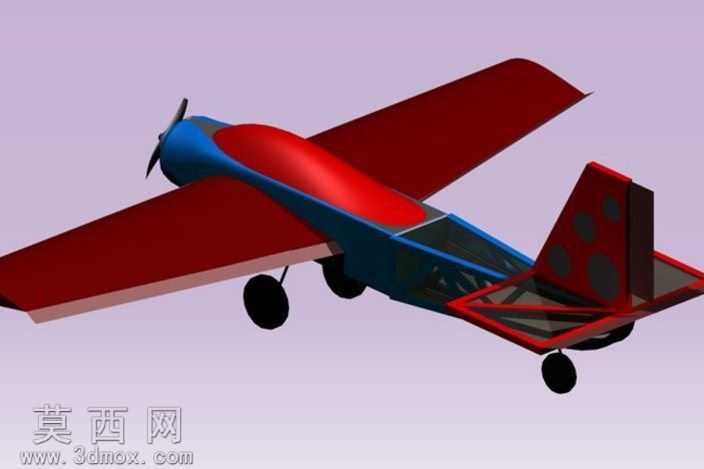

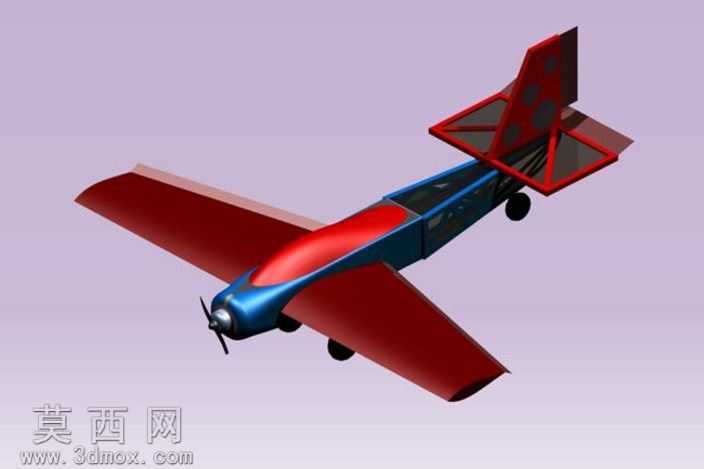

本作品为轻木构架式固定翼航模飞机的三维设计成果，整体建模过程围绕航模的真实制作逻辑展开，在三维软件环境中完成了全机结构的1:1比例还原。建模阶段首先梳理了固定翼航模的常规布局逻辑，确定了上单翼、前三点起落架、常规尾翼的整体构型，机身主体采用桁架式构架设计，通过参数化建模方式逐一绘制机身纵梁、隔框、斜撑的结构线条，再通过特征拉伸、布尔运算完成各杆件的实体化构建，精准还原了轻木航模镂空减重的结构特点，既保证了结构的仿真度，也清晰呈现了构架航模的内部受力传递路径。机翼部分采用平直翼构型，建模时先绘制翼型截面曲线，通过曲面放样生成机翼的基础曲面，再拆分出机翼前缘、翼梁、后缘、翼肋的独立结构，还原了轻木航模机翼的组装逻辑，机翼与机身的连接部位做了贴合式的结构处理，保证装配位置的精准匹配。尾翼部分包含垂直尾翼与水平尾翼，同样采用构架式结构设计，垂尾上预留了方向舵的活动间隙，平尾与机身尾部的连接结构做了简化仿真处理，清晰展示尾翼的安装定位关系。起落架采用前三点式布局，主起落架安装于机翼下方位置，前起落架布置于机头下方，三个起落架均搭配简化的橡胶轮胎模型，起落架支架采用金属质感的材质设定，还原航模起落架的支撑结构特征。材质渲染阶段针对不同部件做了区分处理：机身构架部分采用深蓝色金属质感材质模拟金属蒙皮或涂装效果，机头整流罩、机翼、尾翼的蒙皮部分采用亮红色哑光材质，还原经典航模的撞色涂装效果，轮胎采用黑色橡胶材质，螺旋桨采用深色半透明材质模拟真实螺旋桨的视觉质感，整体渲染采用柔和的漫反射光照，突出各部件的结构轮廓与材质差异，让模型的结构层次清晰可辨。设计过程中充分考虑了航模的实际制作需求，所有结构件的尺寸比例均参考常规轻木航模的制作参数设定，各部件之间的装配间隙做了合理预留，既保证了三维模型的视觉完整性，也能为实际航模制作提供结构参考，清晰展现了固定翼构架航模从整体布局到细节结构的完整设计逻辑。
