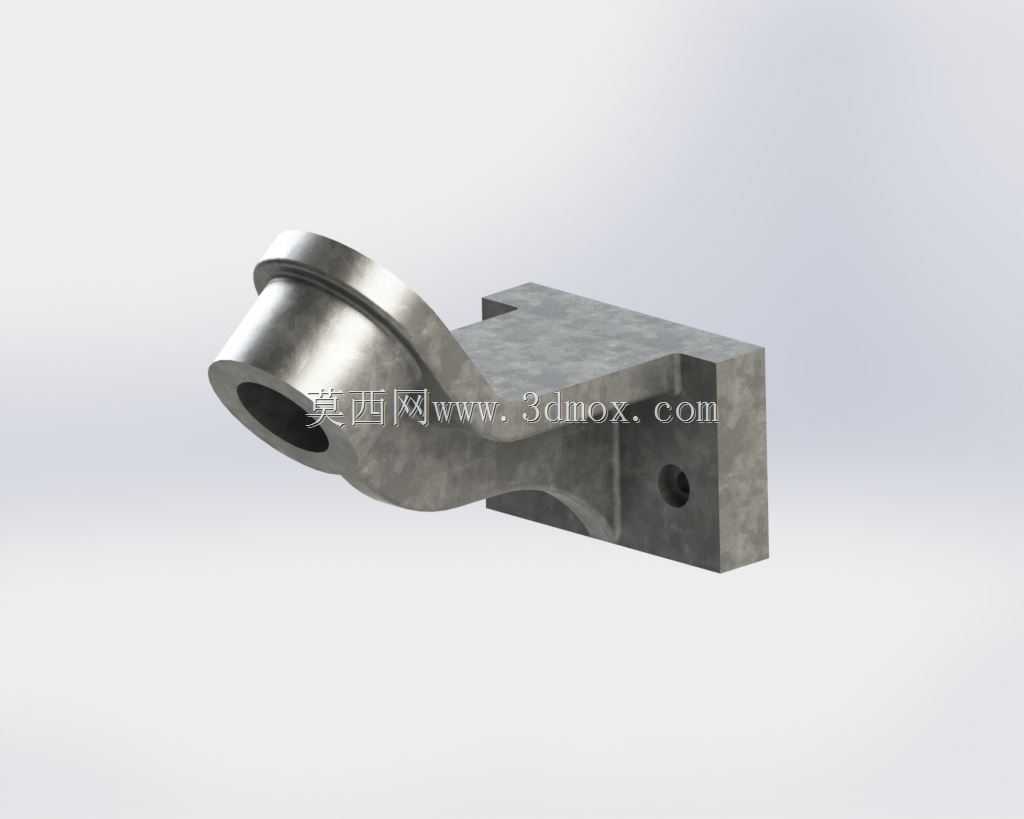

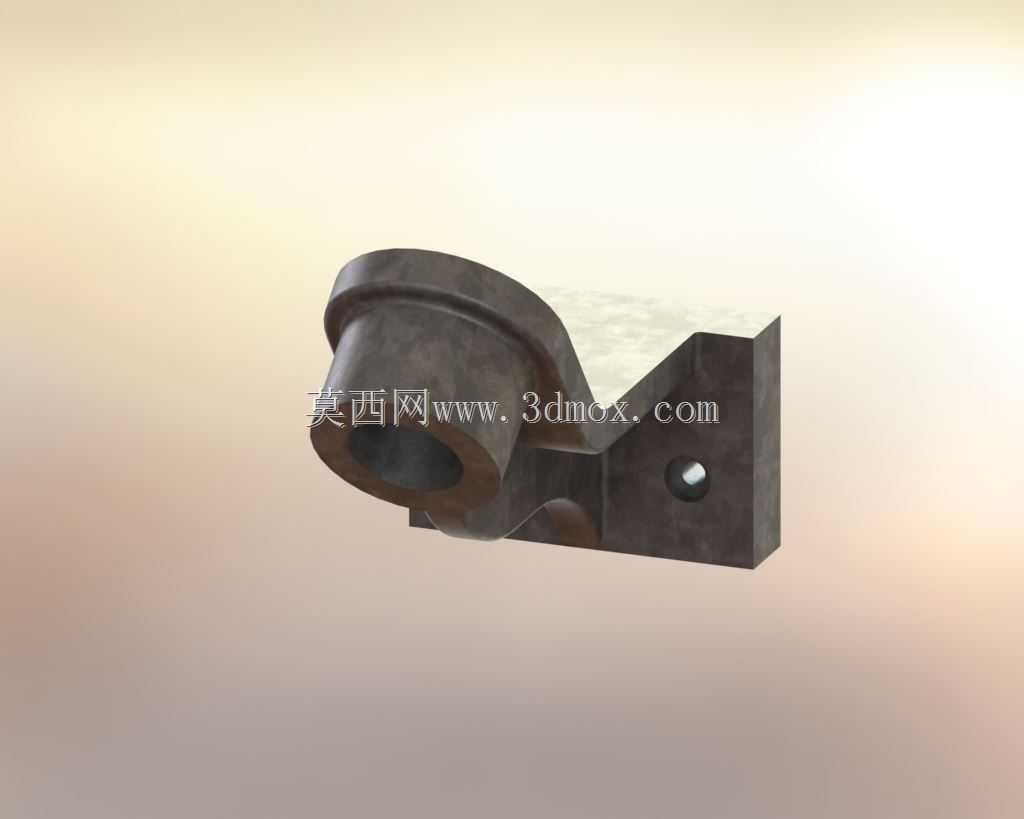

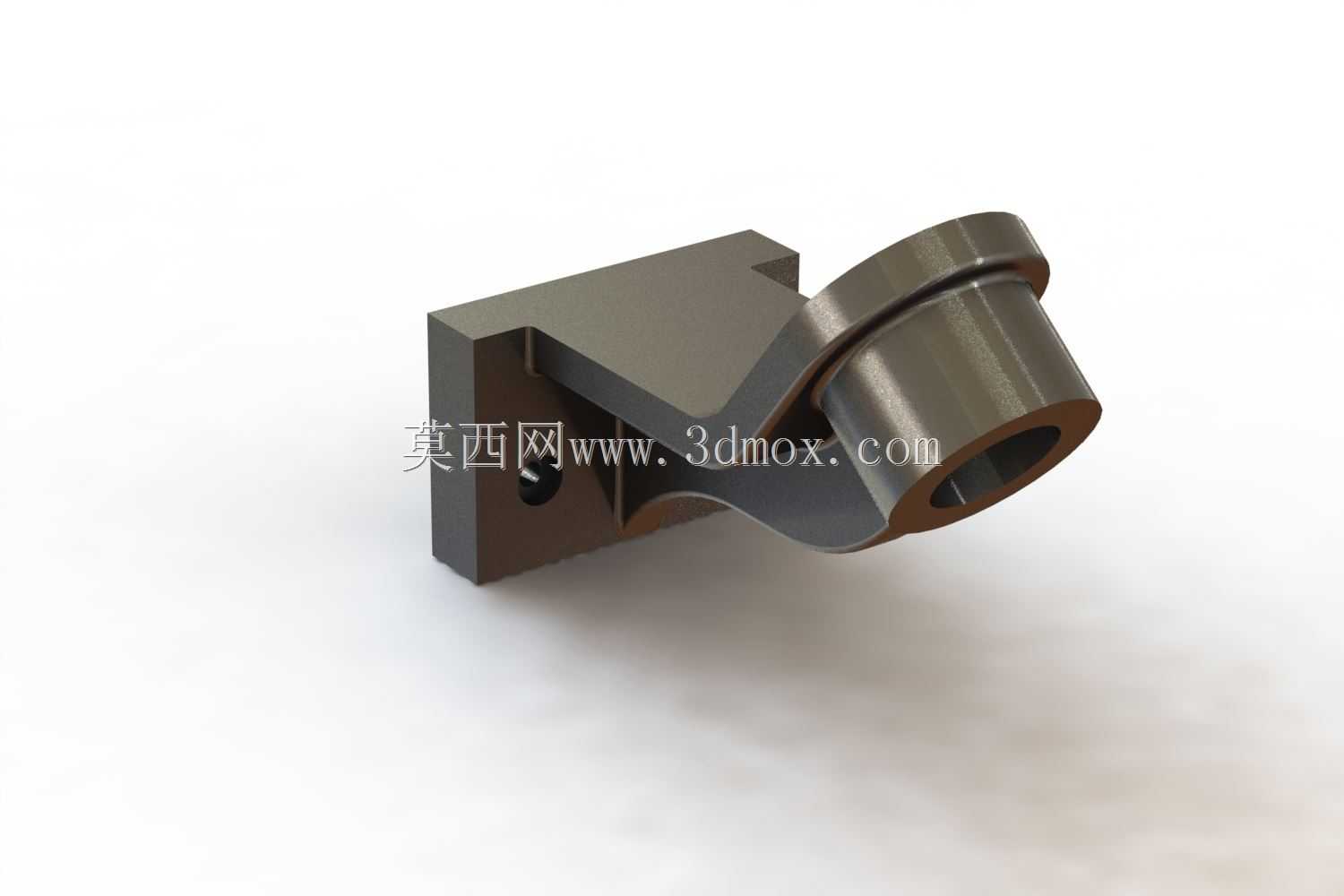

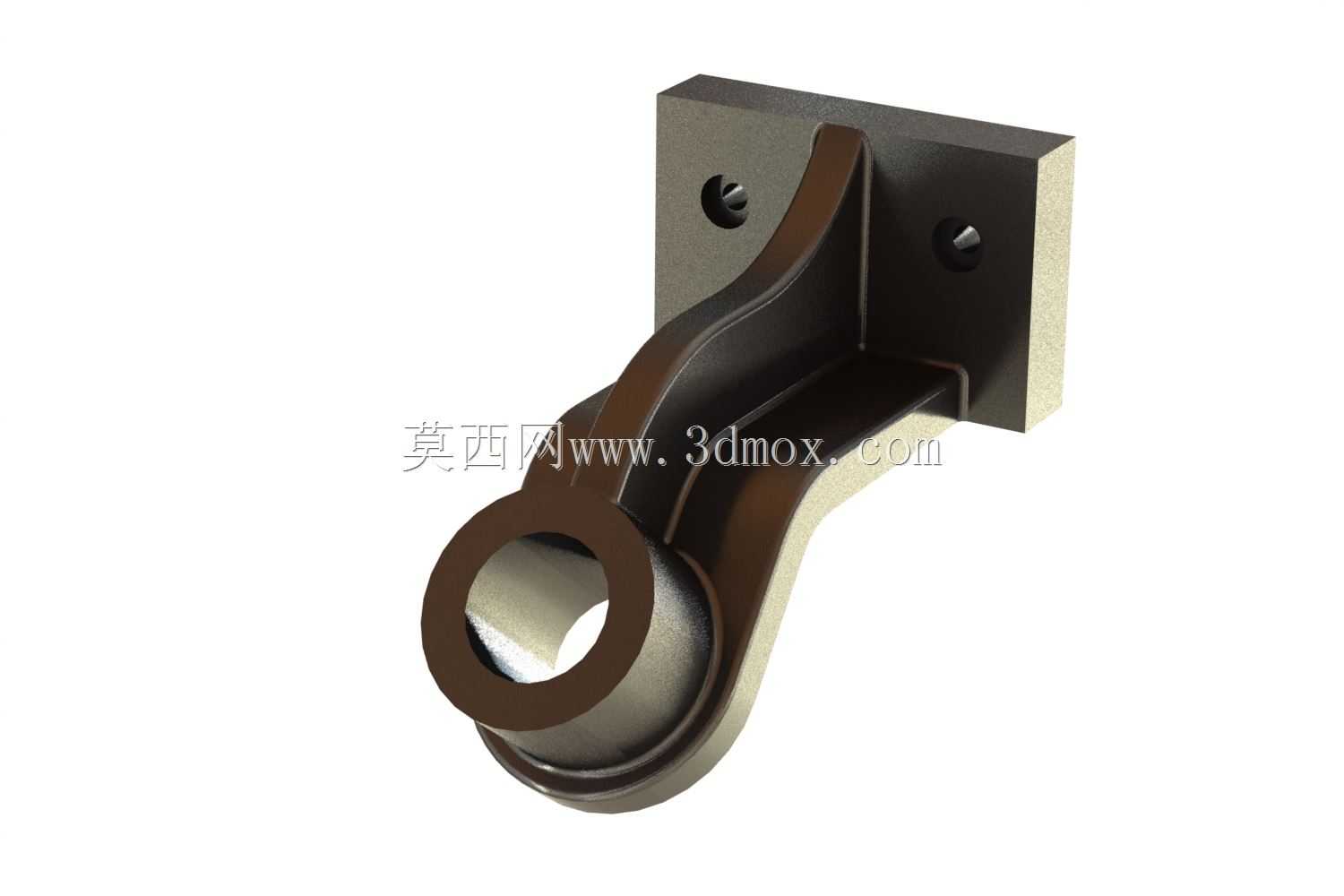

这类带垂直安装法兰的筒型铰接支撑构件,在轻工输送线、小型工装夹具台架、非标自动化单机的辅助支撑结构中应用十分广泛,日常做设备改型、小型专机开发时经常会用到这类结构件,它的核心作用是为带铰接转动需求的杆件、摆臂提供稳定的回转支撑基准,同时通过侧装法兰实现与设备主框架、安装立板的快速固定,不需要额外做复杂的转接结构,能有效减少现场装配的配做工作量。从结构设计逻辑来看,构件整体采用一体化铸造成型后做机加工的工艺路线,垂直段的安装法兰上预留了沉头安装孔,安装时螺栓头可以完全沉入孔内,不会突出法兰表面干涉相邻部件的运动轨迹,法兰与筒身的衔接位置做了大圆弧过渡,避免应力集中导致的长期受载开裂问题,
毕竟这类支撑件往往要承受摆臂往复运动带来的交变载荷,应力集中位置很容易在长期运行后出现疲劳裂纹。筒身部分的内孔是核心的功能面,加工时需要保证内孔的圆柱度与表面粗糙度,用来适配铜套、直线轴承或者铰接销轴,内孔的一端做了加厚的法兰凸缘,一方面可以增加内孔的有效支撑长度,提升铰接副的承载稳定性,避免销轴受径向力时出现别卡、磨损过快的问题,另一方面凸缘端面可以作为轴向定位面,装配时直接抵住铰接件的端面,不需要额外加装轴用挡圈或者定位套,简化装配流程。从安装边界来看,垂直法兰的安装面平面度需要控制在合理范围内,安装时要保证法兰面与安装立板完全贴合,避免出现间隙导致筒身内孔轴线偏斜,一旦内孔轴线与摆臂的回转平面不垂直,
就会导致摆臂运动时出现卡滞、磨损加剧的问题,甚至会导致连接的驱动部件过载损坏。筒身的外径尺寸是根据内孔的承载需求设计的,壁厚经过载荷校核,既不会因为壁厚过薄导致受载变形,也不会因为壁厚过大造成材料浪费、增加整体结构重量。在实际选型应用时,需要先确认铰接副的工作载荷大小、摆臂的摆动角度范围,再匹配对应内孔直径、安装孔距的构件,同时要注意安装位置的周边空间,筒身的伸出长度不能与周边的运动部件发生干涉,尤其是摆臂摆动到极限位置时,要预留足够的安全间隙。这类构件在设计时还考虑了日常维护的便利性,筒身侧壁预留了注油孔的位置,可以定期向铰接副内加注润滑脂,减少转动副的磨损,延长部件的使用寿命,不需要拆解整个结构就能完成维护操作,
非常适合用在需要长期连续运行的设备上。很多新手工程师在设计这类支撑结构时,往往会忽略法兰与筒身衔接处的圆角设计,直接做直角衔接,在做有限元分析时就能看到直角位置的应力值会比其他位置高出数倍,设备运行一段时间后就会在这个位置出现裂纹,而合理的圆弧过渡可以有效分散应力,提升构件的疲劳强度。另外安装孔的位置设计也有讲究,两个安装孔的中心连线需要与筒身内孔的轴线保持平行,这样安装紧固后筒身的受力才会均匀,不会出现单侧受力过大的问题,沉头孔的深度也要控制准确,保证螺栓拧紧后不会突出法兰面,同时也要避免沉头过深导致法兰局部壁厚过薄,影响安装强度。
