红外加热石英电阻支撑模组结构设计

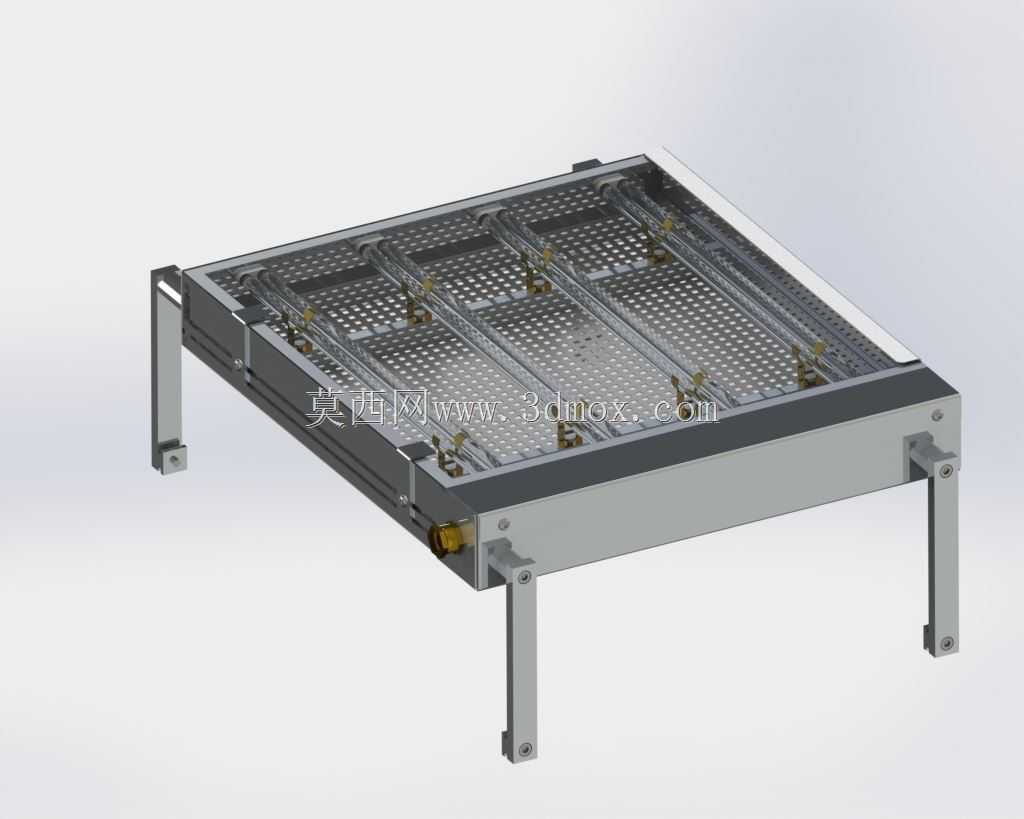

　　这套红外加热模组的核心发热载体为石英电阻元件，整体采用框架式支撑结构，主要面向工业连续式烘干、表面固化、物料预热类生产线的加热工位配套使用，常见于印刷后道油墨固化、薄膜材料拉伸预热、食品加工线表层烘干、电子元器件焊后除湿等场景，可直接嵌入生产线的风道或工位架内，作为定向辐射加热单元替换原有传统电阻丝加热组件。从结构设计逻辑来看，整体框架采用分体式支腿与主体框体的螺栓连接方案，支腿上预留的长圆形安装孔可适配不同安装基面的高度差调节，安装时无需额外加工定制转接支架，直接通过螺栓穿过支腿孔位固定在生产线的工位横梁上即可，主体框体的外形边界控制在适配常规600mm幅宽生产线的安装尺寸，整体厚度控制在120mm以内，

　　不会过多占用生产线的垂直安装空间，对于原有设备的加热单元改造场景，可直接匹配原有安装位的尺寸边界，减少现场改造的加工工作量。发热面采用冲孔网板作为防护与均流结构，网板的开孔率经过匹配计算，既可以保证石英电阻产生的红外辐射直接穿透网面作用于被加热物料，又可以避免生产过程中物料碎屑、工装杂物直接掉落至发热元件表面造成元件损坏，同时网板的金属材质可将发热元件周边的热量进行均匀导流，减少局部热点的产生，避免被加热物料出现局部过热烤焦的问题。框体内部设置有多道平行的石英电阻安装卡槽，每道卡槽对应一根石英发热管，卡槽位置预留了热膨胀间隙，可抵消石英管在高温工作状态下的轴向伸长量，避免长期热胀冷缩导致的石英管碎裂问题，

　　不同卡槽之间的间距经过辐射角度计算，保证下方受热面的辐射热流密度差控制在5%以内，确保物料受热均匀。框体侧边预留了接线端子的安装位，接线区域与发热区域之间设置了隔热挡片，避免高温传导至接线端导致线路绝缘层加速老化，提升长期使用的电气安全性。支腿与主体框体的连接位置采用了加强筋折弯结构，在整体框架采用薄钢板折弯加工的前提下，保证整体结构的刚性，即使在生产线长期振动的工况下，也不会出现框架变形、发热管移位的问题。在实际选型配套时，可根据生产线的运行速度、被加热物料所需的表面温度、加热工位的有效长度，调整框体内安装的石英电阻数量，框架本身的通用安装结构可适配3到6根不同功率的石英发热管，无需重新设计框架结构，大幅缩短配套设计的周期。

　　不同于传统的热风循环加热单元，这种石英电阻红外加热模组属于直接辐射加热，不需要额外配置风路循环结构，热响应速度更快，开机后数秒即可达到额定工作温度，适合频繁启停的间歇式生产工况，同时没有热风循环带来的粉尘吹动问题，对于洁净度要求较高的电子、印刷类生产场景适配性更好。结构设计时充分考虑了日常维护的便利性，正面的防护网板采用快拆式固定结构，不需要完全拆下整个模组即可打开网板更换内部损坏的石英电阻，大幅降低后期维护的停机时间。
