餐饮点餐设备AC-DC电源转换电路板

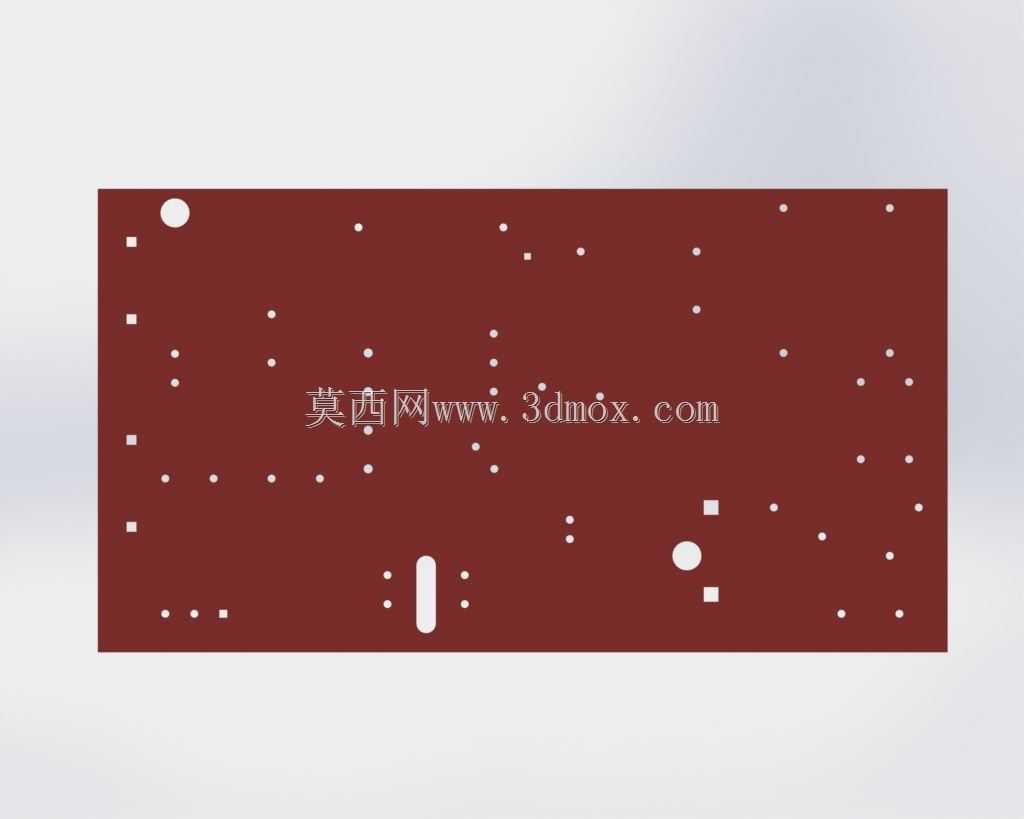

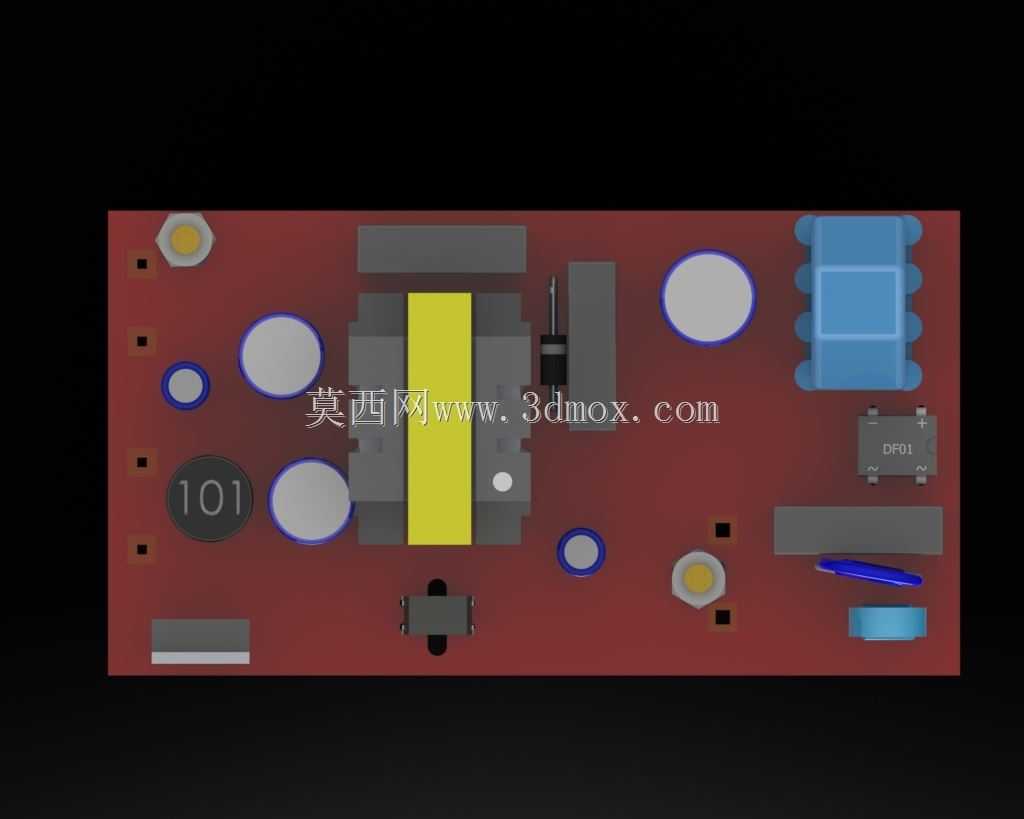

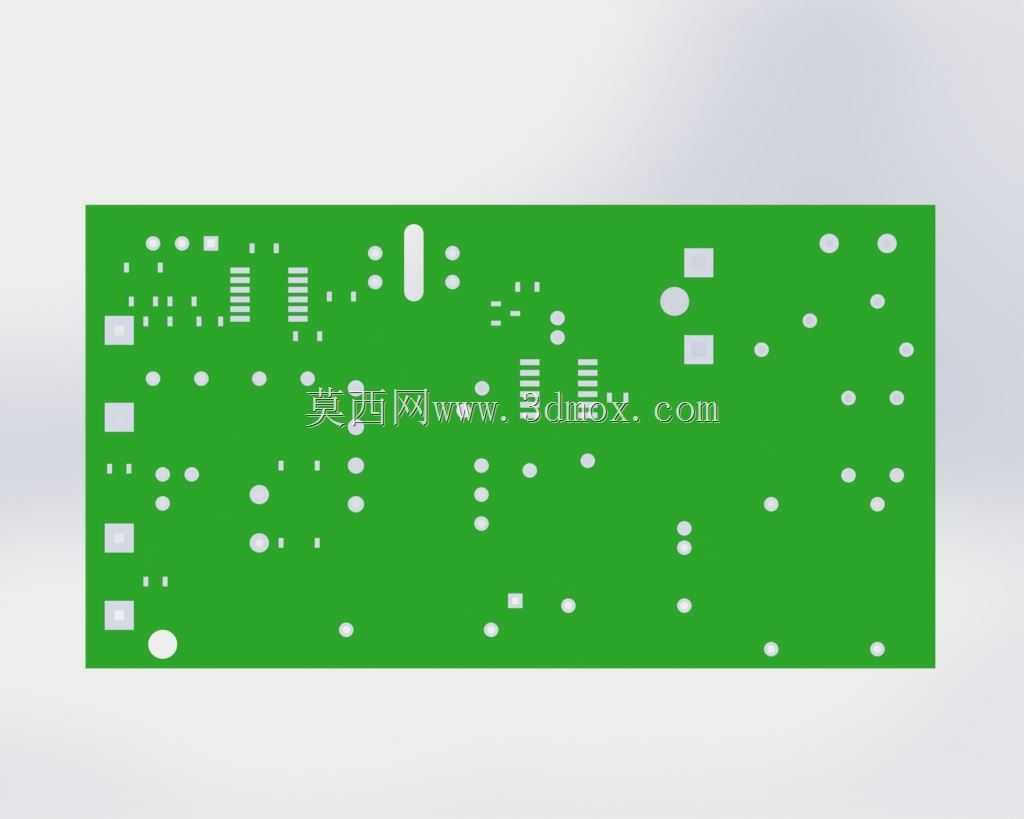

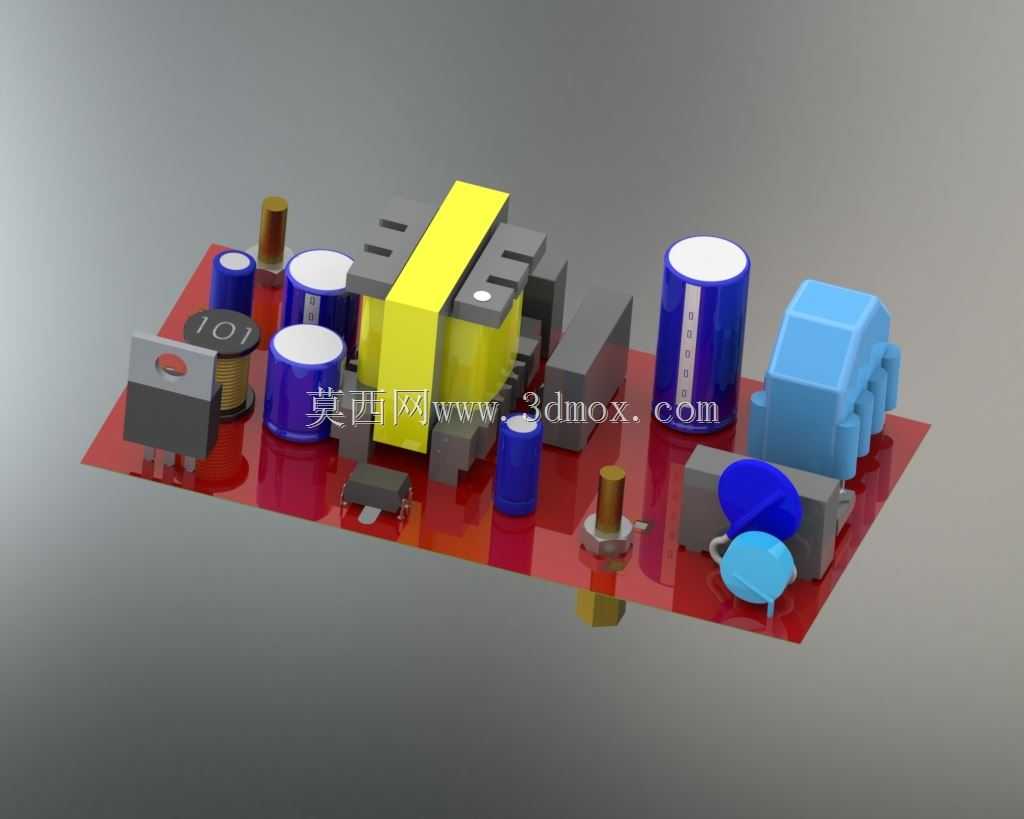

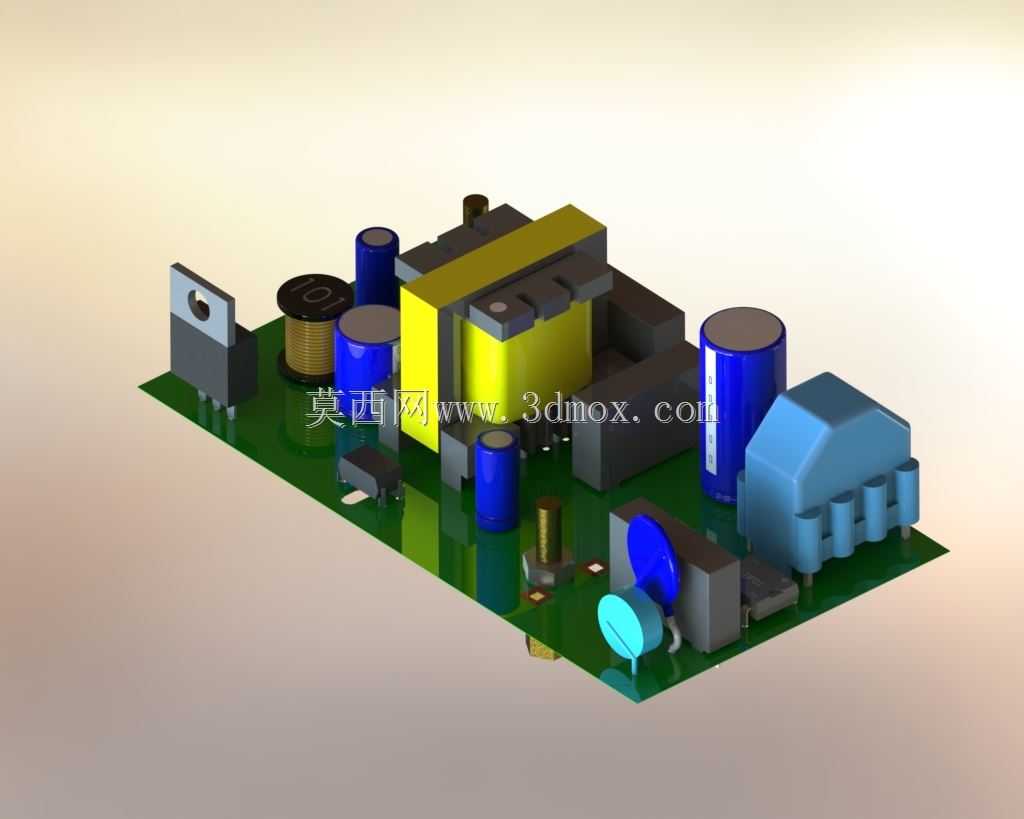

　　这款电源转换电路板主要适配餐饮门店的点餐终端设备，解决商用场景下市电输入到设备内部低压直流供电的转换需求，在餐饮门店的前台点餐、后厨传菜终端、自助点餐机这类设备中，都需要稳定的低压直流供电来支撑触控屏、主控板、通讯模块的持续运行，而市电的220V交流输入无法直接给这类低压电子部件供电，这款板卡就是承担电压转换、稳压输出的核心部件。从板载布局来看，设计阶段优先考虑了餐饮场景的多尘、温湿度波动较大的使用环境，核心的变压元件做了独立的绝缘封装处理，周边的电解电容按照输入输出回路分区排布，高压输入端的电容与低压输出端的电容预留了足够的安全爬电距离，避免潮湿环境下出现电弧击穿的问题。板载的蓝色安规电容布置在高压输入侧，

　　能够有效滤除市电线路上的尖峰干扰，避免餐饮门店内冰柜、电磁炉这类大功率设备启停时产生的电压波动冲击后端的点餐主控部件，保证点餐设备运行过程中不会出现死机、触控失灵的问题。安装边界上，板卡采用标准的直插元件布局，整体板型为矩形，四个角预留了固定安装孔位，可以直接通过铜柱固定在点餐设备的塑料壳体内部，不需要额外设计定制安装支架，板卡上的接线端子分别布置在板边的两侧，高压输入端子与低压输出端子分置两端，接线时不会出现高低压线混接的风险，同时端子的高度做了统一控制，接线完成后线材不会突出板卡最高元件的高度，方便设备壳体的合盖装配。功能特性上，这款板卡可以将220V的工频交流电转换为24V与15.5V两路直流输出，

　　24V回路主要给点餐设备的通讯模块、小票打印组件供电，15.5V回路专门给触控显示屏、主控芯片供电，两路输出各自做了独立的稳压处理，其中一路负载出现波动时不会影响另一路的供电稳定性，比如小票打印机启动瞬间的电流冲击不会导致触控屏出现闪屏、重启的问题。设计过程中针对餐饮场景长时间开机的使用需求，板载的功率元件都预留了足够的散热余量，核心的整流元件没有采用紧凑的贴片封装，而是选用了散热性能更好的直插封装，即使在夏季门店内环境温度较高的情况下，元件也不会出现过热降额的问题，不需要额外加装散热风扇，避免风扇积尘带来的维护需求。板卡上的小型蓝色可调元件是输出电压微调电位器，在批量生产装配时可以根据不同批次点餐设备的元件参数差异，

　　微调输出电压值，保证供电电压落在后端部件的额定工作区间内，降低整机组装后的不良率。从布线逻辑来看，高压回路的走线宽度做了加宽处理，能够承载足够的输入电流，低压大电流回路的走线也做了露锡加厚处理，降低大电流下的线路压降，避免输出端电压不足导致的设备工作异常。板载的小型蓝色接插件是状态指示灯的外接接口，可以外接指示灯来显示电源的工作状态，方便门店运维人员快速判断设备供电是否正常，出现故障时不需要拆开设备壳体测量电压，通过指示灯状态就能快速定位故障点。整体布局没有采用高密度的贴片元件设计，所有元件都选用通用性强的标准直插元件，后期维护更换时不需要专用的焊接设备，普通的维修人员就能完成元件更换，降低餐饮门店的设备维护成本，适配商用设备长周期使用、易维护的设计需求。
