多安装孔位L型折弯金属固定支架

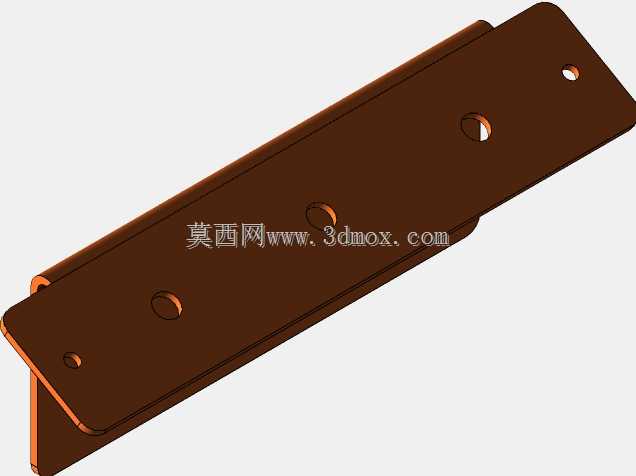

　　这款L型折弯结构的金属固定件，在工业设备配套、小型机电装配、工装治具搭建场景中应用十分广泛，日常做设备改造、非标机构搭建时，这类支架是很常用的基础连接构件。从结构上看，主体采用长条形板材经一次折弯成型，两个互相垂直的安装面分别承担不同的连接功能，较长的平面作为主承载面，上面分布了多个不同孔径的安装孔，孔位沿板材长度方向错落排布，既可以适配不同规格的紧固件，也能在安装时提供多位置调节空间，避免现场装配时出现孔位对不上、需要重新打孔的问题。较短的折弯边作为侧向连接面，同样预留了安装孔位，可实现与垂直立面的可靠固定，折弯处做了圆角过渡处理，没有尖锐的直角棱边，既可以避免折弯处应力集中导致的板材开裂，也能减少装配过程中划伤操作人员的风险。

　　设计这类支架的时候，首先要考虑的是安装边界的适配性，主安装面的长度要覆盖被固定部件的安装跨度，保证受力点均匀分布在支架平面上，不会出现悬臂过长导致的受力变形；板材厚度的选择要匹配承载载荷，常规轻载场景下选用普通冷轧钢板折弯即可，若有防腐需求也可替换为不锈钢板材，表面做喷塑或镀锌处理提升环境耐受能力。孔位设计时没有采用等距排布的方式，而是结合常见被连接件的安装孔距做了错位布置，不同直径的孔分别适配M4、M5、M6等常用规格的螺栓，部分孔位做了稍大的公差设计，允许安装时存在少量位置偏差，降低现场装配的对位难度。

　　实际使用中，这类支架可以用来固定小型电气元件、气路油路的管线排、传感器安装座、小型动力部件的侧向支撑，也可以在设备外壳拼接、防护栏搭建时作为角部连接构件使用。和直角角码相比，这款支架的主安装面更长，承载面积更大，不需要多个角码拼接就能实现长跨度部件的固定，减少了装配时的零件数量，也提升了连接后的整体刚性。折弯角度控制在90度±0.5度的公差范围内，保证两个安装面贴合后不会出现缝隙，避免长期受力后出现连接松动。板材边缘都做了去毛刺处理，所有孔位的边缘都做了倒角，不会出现割手或者螺栓安装时卡滞的问题。

　　在做三维建模时，这类零件要重点关注折弯系数的设置，不同厚度的板材折弯时的延展量存在差异，建模时提前预留好折弯余量，才能保证加工后的成品尺寸和设计尺寸一致，不会出现孔位偏移、安装面长度不符的问题。孔位的位置尺寸要从安装基准面开始标注，避免累积公差导致装配误差，对于需要经常拆装的使用场景，还可以在对应孔位压装铆接螺母，提升反复拆装后的螺纹连接可靠性。如果应用在有振动的设备上，还可以在安装面之间增加橡胶减震垫，此时支架的孔位需要预留出减震垫的压缩量空间，避免螺栓锁紧后减震垫被过度压缩失去减震效果。

　　这类基础支架看似结构简单，却是非标设备设计中最常用的一类零件，很多设计新手在做这类零件时容易忽略折弯处的避空空间，导致折弯后和相邻零件出现干涉，或是孔位距离折弯边太近，加工时出现孔位变形。合理的孔位边距、合适的板材厚度、精准的折弯角度控制，是保证这类支架实用性的核心要点，实际选型时可以根据具体的安装空间、承载重量调整板材长度和厚度，孔位也可以根据实际被连接件的需求做灵活调整，不需要拘泥于固定的孔位排布，核心是保证连接可靠、装配便捷、受力均匀，满足现场实际使用的需求即可。
