方形多孔定位安装夹具基座结构

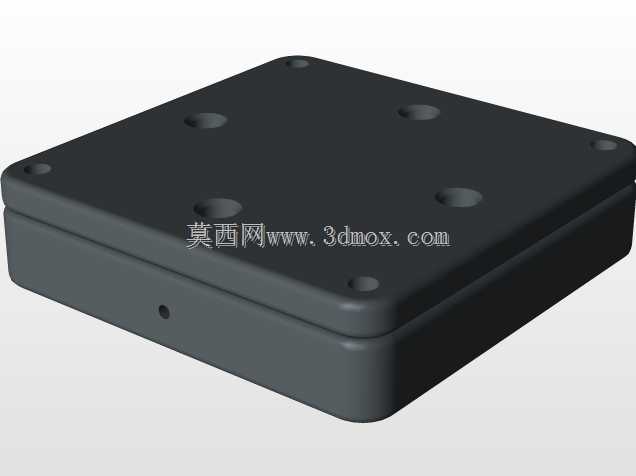

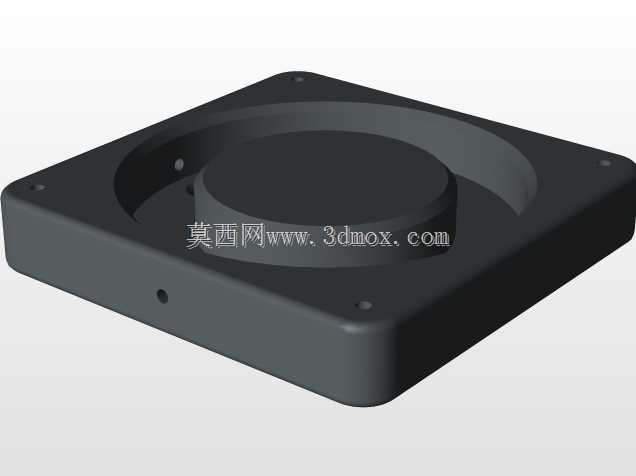

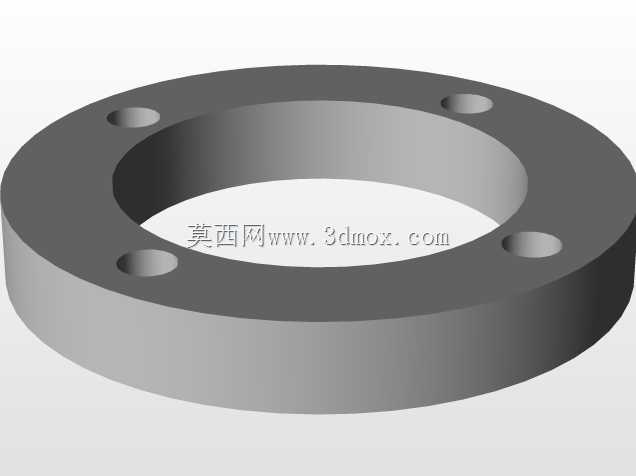

　　在机械加工、装配检测、自动化生产线的工位布局中，这类方形夹具基座是工位工装搭建的核心承载部件，多数中小型加工工位、半自动装配工位、检测工位的工装搭建都会优先选用这类标准化基座作为底层支撑。从结构设计来看，整体采用上下叠合的双层方形结构，上层板件均匀分布6个沉头安装孔，孔位采用对称式布局，可适配不同规格的夹具压块、定位销、气动夹紧元件的安装固定，沉孔设计可让安装螺栓头部完全沉入板件平面以下，避免螺栓凸起干涉工件放置或工装部件的移动行程。下层基座侧边设置有一个小型侧向通孔，可用于布设气路管线、定位销顶出机构的传动杆，或是安装侧向定位挡块，拓展基座的侧向装夹能力。上下层之间采用贴合式装配结构，边缘做了圆角过渡处理，

　　既可以消除加工锐边带来的操作安全隐患，也能降低装配过程中板件磕碰产生的形变误差。从安装边界来看，整体为规整的正方形轮廓，安装时可直接固定在标准T型槽工作台、铝型材框架台面或是专用工装底板上，六个安装孔的孔距符合通用工装安装的孔位标准，无需额外加工转接板即可实现快速装夹固定。基座的整体厚度经过载荷校核，可承受常规铣削加工的切削力、装配工位的压装力以及检测工位的工件静载荷，不会出现受力形变导致的定位精度偏移。在实际应用场景中，这类基座可直接作为小型零件铣削加工的夹具底座，通过在上层板加装V型块、压板、定位销即可完成轴类、板类零件的装夹固定；也可作为自动化生产线的工件载具基座，配合输送线的定位机构实现工位间的精准流转；

　　在零部件尺寸检测环节，这类基座可作为三坐标测量的工件固定底座，稳定的平面度与孔位精度可保证测量基准的一致性。设计过程中优先考虑了工装的通用性，孔位布局没有针对单一零件做专属设计，而是采用通用孔距排布，可适配不同尺寸工件的装夹需求，减少专属工装的制作成本，同时上下层的分体式结构也方便后续根据使用需求更换上层功能板，比如更换带定位槽的上层板即可适配异形零件的装夹，无需重新制作整个基座。基座的平面加工精度控制在合理范围内，上层安装面的平面度可满足常规工装的定位要求，不需要额外做铲刮处理即可直接投入使用，对于精度要求更高的使用场景，也可在安装面加装淬硬垫板来提升表面耐磨性与平面精度。侧向的小孔设计也兼顾了气路内置的需求，

　　对于采用气动夹紧元件的工装，可将气管从基座内部穿过，避免管线外露影响工位整洁，也能防止加工过程中切屑刮损气管造成工装故障。整体结构没有多余的冗余设计，所有结构特征都服务于工装安装、承载、拓展的核心功能，没有为了外观增加不必要的曲面或装饰结构，完全从工程实用角度出发完成结构设计，可适配绝大多数中小型工装的搭建需求，是机械加工与自动化工位中通用性极强的基础工装部件。
