设备端部齐平固定用长条形山墙构件

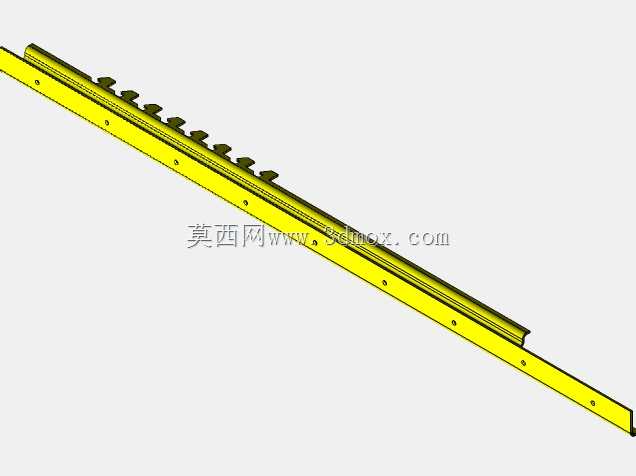

　　在各类需要实现端部齐平定位、长距离导向支撑的工业设备装配场景中，这类长条形山墙构件往往承担着基础定位与安装基准的核心作用，尤其常见于显示类设备的边框装配、长行程滑动机构的侧边限位、生产线侧边防护挡板的固定安装等工况，能够为相邻装配部件提供统一的安装基准面，避免多段拼接构件出现高低差、错位偏移的问题。从结构设计逻辑来看，该构件采用一体化长型材作为主体基底，沿长度方向等距排布的安装孔位，是经过装配公差校核后确定的，孔位间距匹配通用工业型材的安装孔距标准，能够直接适配市面常见的M4、M5规格紧固螺丝，无需现场二次打孔加工，大幅降低现场装配的工作量。构件一侧设计的连续凸起卡位结构，是专门针对需要卡接固定的薄板类零部件设计的，

　　卡位的凸起高度经过精确计算，刚好能够卡入对应薄板的预开槽位，装配后不会出现松脱晃动的问题，同时卡位的边缘做了小尺寸倒角处理，装配时能够起到导向作用，避免硬压装配导致的构件变形或者薄板漆面刮损。主体型材的截面采用带加强筋的槽型设计，在保证整体直线度的前提下，尽可能降低构件自身重量，相比实心长条构件，重量能够降低40%左右，同时槽型结构本身的抗弯折性能更优，在长度超过1米的安装跨度下，中部的形变量能够控制在0.2mm以内，完全满足精密设备装配的直线度要求。从安装边界来看，该构件的安装基面平面度公差控制在0.05mm以内，安装时只需要将基面贴合设备的对应安装框架，依次拧入对应规格的紧固件即可完成固定，不需要额外加装调整垫片，

　　构件两端的端部做了齐平裁切处理，没有多余的飞边或者突出结构，多段同规格构件拼接时，端部能够完全贴合，拼接缝隙控制在0.1mm以内，不会出现明显的拼接台阶。在实际使用过程中，这类构件除了承担固定安装的作用，还能够作为小型滑动部件的辅助导向轨道使用，构件的光滑外侧面经过表面处理后粗糙度达到Ra1.6，能够满足低速滑动部件的导向需求，不需要额外加装导轨条，进一步精简设备的整体结构。设计过程中，针对构件的受力场景做了有限元校核，在每个安装孔位施加50N的垂直向下载荷时，构件的最大应力出现在安装孔的边缘位置，应力值远低于常用铝合金或者冷轧钢材料的屈服强度，长期使用不会出现塑性变形，表面的黄色涂装层不仅起到防锈防腐的作用，

　　还能够在设备装配过程中起到视觉识别的作用，方便装配人员快速定位该类基准构件，避免和其他同尺寸长条型材混淆。在显示类设备的装配场景中，这类构件通常安装在显示屏的侧边位置，配合对应的压条将显示屏的侧边牢牢固定在设备框架上，齐平的端部设计能够保证显示屏边框的拼接处平整顺滑，不会出现边框错位导致的外观缺陷，同时连续的卡位结构能够分散显示屏的固定受力，避免单点固定压力过大导致的屏幕碎裂问题。在生产线的防护挡板安装场景中，该构件作为挡板的底部固定基座，长条形的连续支撑结构能够让防护挡板的受力均匀分布，即使受到生产线物料的意外撞击，也不会出现挡板变形脱落的问题，等距排布的安装孔位还能够根据防护需求灵活调整挡板的安装高度，适配不同的生产线防护高度要求。
