立式支腿结构承压煤气储存罐体设计

　　在中小规模燃气配送、村镇燃气供应站点、小型工业生产燃气暂存场景中，这类立式支腿结构的承压储气罐体是核心的燃气中转储存载体，区别于大型卧式埋地储罐，该类立式罐体占地投影面积更小，适合场地局促的供气点位布设，日常巡检时可直接观测罐体侧面接口、支撑结构的状态，无需预留大面积的侧向检修通道。从实际用途来看，该罐体主要用于低压煤气的稳压储存，平衡上游供气与下游用气的流量差，避免用气高峰时管网压力骤降影响终端设备燃烧效率，也能在供气端临时断供时提供短时间的缓冲储量，保障生产或民生供气的连续性。

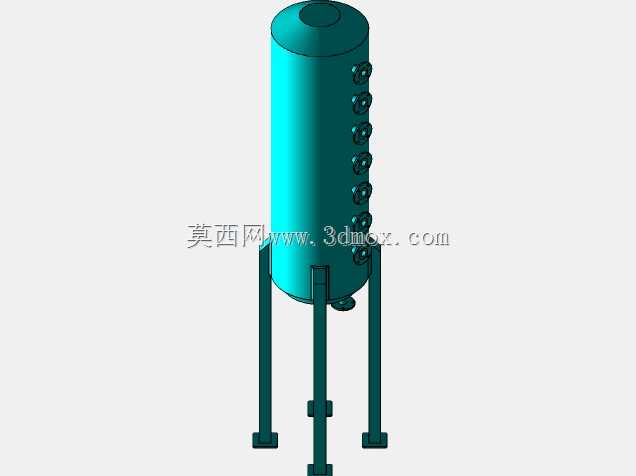

　　从功能特性上看，罐体采用立式圆柱形筒体搭配上椭圆形封头的结构形式，圆柱形筒体在承压状态下筒壁应力分布均匀，相比方形结构不存在应力集中的直角区域，能在相同壁厚下承受更高的内部工作压力，材料利用率更高。上封头采用标准椭圆形结构，冲压成型后与筒体环缝焊接，封头曲面过渡平缓，能有效分散内部气体压力对端部的作用力，避免平封头结构带来的端部弯矩过大问题。罐体侧面沿轴向排布的多组接口，可根据实际工艺需求接入进气管、出气管、压力表接管、安全阀接管、排污管等不同功能管路，接口沿轴向分层布置，能避免管路布设时出现交叉干涉，方便后期阀门、仪表的安装与操作。底部采用三根均匀分布的支腿支撑结构，支腿沿罐体周向120度均分，相比四支腿结构，对安装地面的平面度要求更低，不会出现支腿悬空导致的局部受力过载问题，每根支腿底部设置方形安装脚板，脚板上预留螺栓安装孔，可通过膨胀螺栓或预埋螺栓与混凝土地基固定，抵抗罐体自重、内部介质重量以及风载荷带来的倾覆力矩，支腿中段设置横向连接筋板，提升支腿整体的结构刚度，避免运输或安装过程中支腿出现变形偏移。

　　设计过程中首先需要根据额定储气量、工作压力确定筒体的内径与高度，平衡罐体高径比，高径比过大会导致罐体重心过高，风载荷下的倾覆力矩增大，对支腿和地基的强度要求提升；高径比过小则会增大占地投影面积，失去立式罐体的布局优势。筒体壁厚计算需结合材料许用应力、焊接接头系数、腐蚀裕量综合确定，侧面接口的开孔位置需避开筒体环缝、纵缝的焊接热影响区，开孔处根据接管直径设置补强圈，弥补开孔带来的筒体强度削弱。支腿的截面尺寸、脚板尺寸需要根据罐体满载总重量、当地基本风压计算确定，确保在极端大风天气下罐体不会出现失稳倾覆，支腿与罐体下封头的连接位置采用连续角焊缝焊接，焊接后需做磁粉探伤检测，避免焊接缺陷导致的连接失效。

　　安装边界方面，罐体安装时需保证支腿脚板与地基接触密实，地脚螺栓紧固力矩符合设计要求，罐体垂直度偏差需控制在规范允许范围内，避免偏心载荷导致支腿受力不均。罐体周边需预留足够的操作空间，侧面接口区域要预留阀门操作、仪表读数的作业面，罐体上方不得有高压线缆跨越，与周边建构筑物的防火间距需符合燃气设施相关规范要求。日常运维中可直接通过侧面的接口接入压力检测、泄漏检测设备，支腿位置可定期检查焊缝锈蚀情况、螺栓紧固状态，相比埋地储罐大幅降低了运维检测的难度。这类罐体的三维建模过程中，需重点保证筒体与封头的同轴度、支腿的周向分布精度、侧面接口的位置度，避免建模误差导致后期生产加工时出现管路对接偏差、支腿安装错位的问题，建模时可通过参数化设计关联筒体直径、高度、壁厚等核心参数，方便后续根据不同储气量需求快速调整模型尺寸，适配不同场景的使用需求。
