机床用手摇式尾座总成结构设计

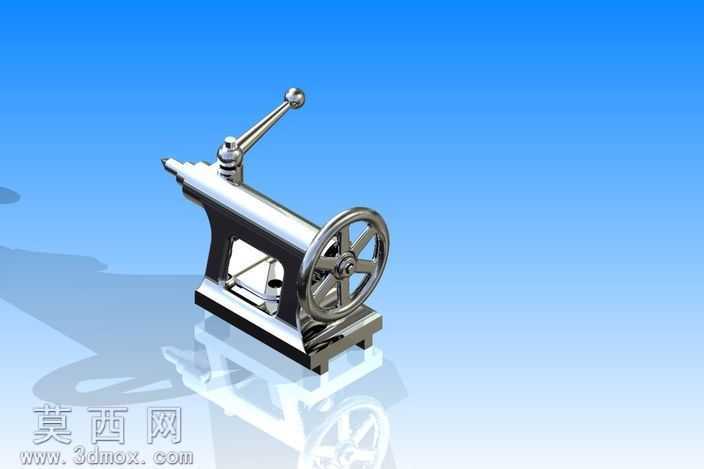

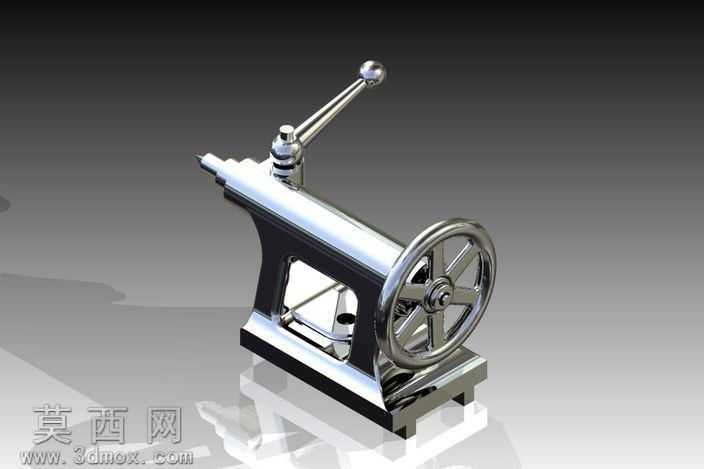

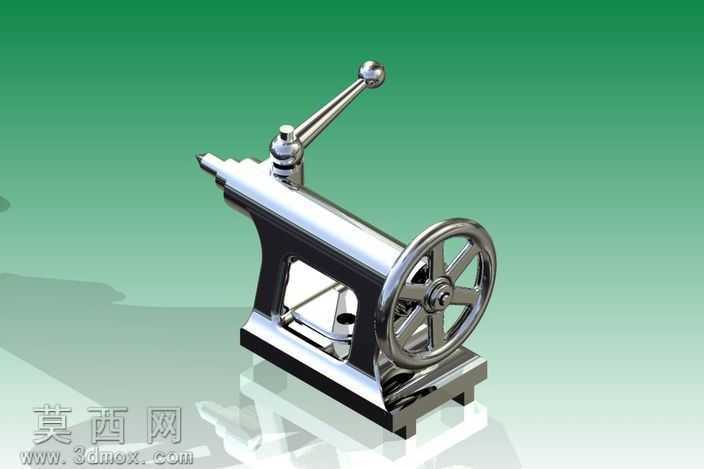

本作品为机床配套的手摇式尾座总成三维建模作品，整体采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循机械设计的公差配合规范，对每一个零部件的尺寸参数、装配约束关系都进行了精准定义，确保模型可直接用于后续的工程图导出、运动仿真验证以及实际加工生产参考。模型整体采用金属质感的渲染方案，主体基座、手轮、操作手柄、顶尖套筒等部件分别赋予了对应的金属材质：基座部分采用铸铁哑光材质，还原铸件表面的细微磨砂质感与厚重的金属肌理；手轮、操作手柄以及外露的传动杆件采用抛光钢材材质，通过调整材质的反射率、粗糙度参数，模拟出机加工后金属表面的亮泽反光效果，同时在场景中添加了柔和的环境光与定向补光，搭配浅蓝色渐变背景与地面反射效果，让整个模型的立体感、金属质感得到充分展现，清晰呈现各部件的轮廓与装配关系。从结构设计来看，该尾座总成采用经典的卧式布局，底部为一体式铸造基座，基座上设置有安装定位槽，可实现尾座在机床床身上的滑移与锁紧固定；基座内部集成了套筒进给传动机构，侧面配置三辐条式手轮，通过手轮的旋转运动带动内部丝杠传动，驱动前端的顶尖套筒实现轴向进给，可完成对轴类工件的顶紧定位；基座上方设置有锁紧操作手柄，扳动手柄可通过内部的偏心锁紧机构，将进给到位的套筒牢牢锁止，避免加工过程中套筒出现窜动，保障工件装夹的稳定性。设计过程中充分考虑了尾座的实际使用场景，对各运动部件的行程范围、操作力臂长度进行了优化：手轮的轮缘直径经过合理设计，转动时操作省力，符合人体工程学要求；锁紧手柄的长度与扳动角度经过反复调整，确保锁紧操作顺畅、锁紧力充足，不会出现打滑或锁止不到位的问题；顶尖套筒的进给行程预留了足够的调节余量，可适配不同长度的轴类工件装夹需求。各零部件之间的装配关系完全还原真实机械结构，包含了丝杠螺母传动副、转动副、滑动导轨副等多种机械连接形式，模型无干涉、无破面，各运动部件可按照真实的运动逻辑实现动作模拟，既可以作为机械设计教学的演示案例，帮助学习者理解机床尾座的工作原理与结构组成，也可以作为机床改造、非标工装设计的参考模型，具备较强的实用价值。
