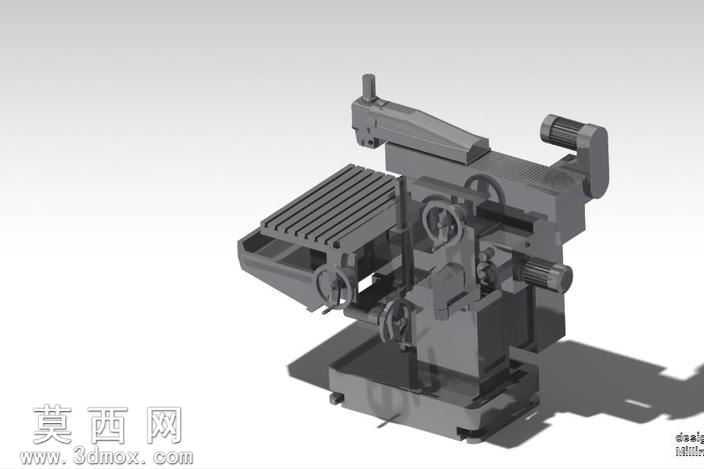

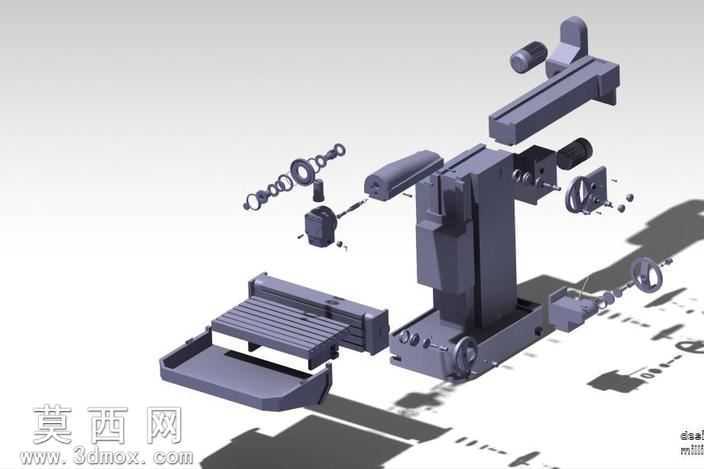

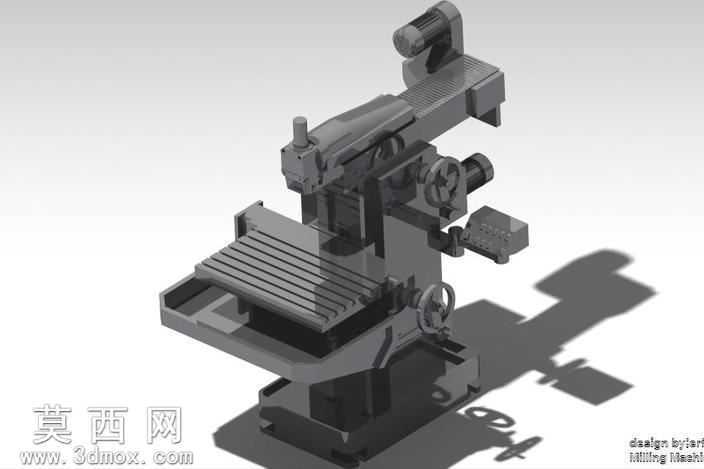

立式万能升降台铣床结构三维设计

本作品为立式升降台铣床的完整三维结构设计，依托三维建模环境完成从零件造型到总装搭建的全流程设计，完整还原了传统万能铣床的核心机械结构与功能布局。建模过程中严格遵循机械设计规范，对铣床的床身、主轴箱、升降滑座、纵向工作台、回转盘、横向滑鞍等核心部件进行了1:1比例的参数化建模，每一处导轨配合面、手轮传动副、主轴安装位、锁紧机构都做了精准的结构还原，未做简化省略处理。材质渲染阶段，针对机床不同部件的实际材质属性做了区分设置：床身、底座等大型铸造件采用哑光铸铁材质，还原铸造表面的细微颗粒质感与深灰金属色调；导轨、工作台面等加工配合面设置了精磨金属材质，体现加工面的平整反光特性；操作手轮、刻度环、操作手柄等操作件分别做了胶木、镀铬钢材的材质区分，主轴端面、刀具安装位做了硬质合金的高硬度材质表现，整体渲染效果贴近真实工业机床的视觉质感。结构设计上完整复现了立式铣床的三轴进给传动逻辑：纵向工作台可沿回转盘导轨做前后方向进给，横向滑鞍可沿升降台导轨做左右方向进给，升降台可沿床身垂直导轨做上下方向进给，同时回转盘支持一定角度的偏转，可实现斜向铣削加工需求；主轴箱部分还原了主轴变速机构、传动连接结构、主轴套筒伸缩锁紧结构，侧面的操作手轮、刻度盘、锁紧手柄均按照真实操作布局排布，可直观展示铣床的操作逻辑与运动关系。设计过程中重点考量了各运动部件的行程限位、配合间隙预留、安装定位基准，所有装配关系都符合真实机床的装配工艺要求，各运动部件之间无结构干涉，可直观演示铣床的进给运动、主轴传动的完整工作逻辑，清晰展现立式升降台铣床的机械构造原理，可作为机床结构教学、设备改造参考、铣削工艺演示的三维数字化参考模型，帮助相关人员快速理解万能铣床的结构组成与工作原理。
