趣味互动式仿捕兽夹造型金属结构件

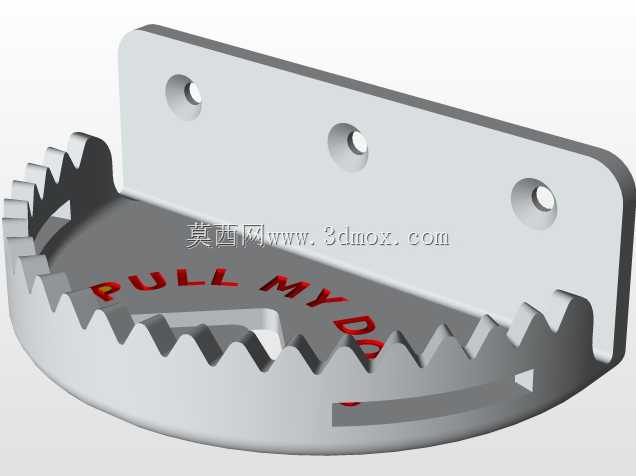

　　这款仿捕兽夹造型的金属构件，最初的设计切入点是兼顾装饰性与互动趣味性，同时保留五金构件的基础安装属性，可应用在主题场馆互动装置、创意潮玩摆件、工业风装饰场景中，也可作为特色机械结构演示教具，用于机械原理科普场景，直观展示棘轮类咬合结构的动作逻辑。从结构设计来看，构件主体分为两个核心部分，一是垂直布置的安装固定板，板上预留三个沉头安装孔，孔位按照等边三角形逻辑排布，保证安装后受力均匀，不会出现单侧翘曲的问题，安装面做了铣平处理，贴合安装基准面时能保证0.1mm以内的平面度公差，避免安装后出现应力集中导致的构件变形。二是半圆型的夹体基座，基座边缘做了连续的锯齿型咬合齿，每个齿的齿尖做了R0.5的圆角钝化处理，避免互动过程中出现划伤风险，

　　齿形的倾斜角度统一为15度，既保留了捕兽夹造型的视觉辨识度，又不会因为齿形过于尖锐产生安全隐患。夹体基座表面做了拉丝氧化处理，金属质感强烈，表面预留的字符凹槽可根据使用场景填充不同颜色的标识漆，适配不同的主题风格。夹体内部设置了触发拨片结构，拨片采用L型折弯设计，折弯处做了加强筋处理，反复扳动不会出现折弯断裂的问题，拨片的触发行程设置为8mm，触发力度控制在15N左右，既保证互动时的触发反馈感，又不会因为力度过大导致夹体动作过猛造成磕碰。从安装边界来看，垂直安装板的总高度为72mm，宽度为120mm，厚度为3mm，三个安装孔的孔径为5.5mm，适配M5规格的内六角安装螺丝，安装孔的沉头深度为2mm，保证螺丝安装后不会突出安装面，

　　影响整体平整度。半圆夹体的半径为60mm，夹体闭合后的总厚度为18mm，安装时需要预留至少70mm的前方操作空间，保证触发拨片有足够的动作空间，不会和周边安装结构产生干涉。设计过程中特意调整了夹体的咬合间隙，齿尖咬合时预留2mm的安全间隙，即使触发后也不会夹伤手指，完全满足公共互动场景的安全要求。夹体的转轴部分采用隐藏式销轴设计，销轴两端做了铆压处理，不会出现销轴脱出的问题，转轴的转动阻尼经过反复调试，转动时没有卡顿感，同时不会因为自重出现自动松脱的情况。整个构件的所有棱边都做了去毛刺处理，没有尖锐的飞边棱角，表面处理采用哑光黑喷塑搭配金属拉丝面的双色搭配，视觉层次分明，既保留了工业五金的硬朗质感，

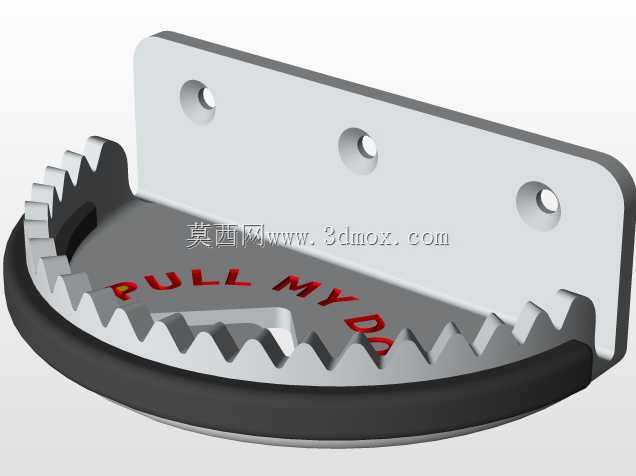

　　又通过色彩搭配弱化了捕兽夹造型自带的危险感，适配创意空间的装饰需求。在实际应用中，这款构件既可以单独作为桌面互动摆件，通过扳动拨片模拟捕兽夹的触发动作，作为解压互动装置使用；也可以多个组合安装在主题墙面，作为互动打卡装置的组成部分；还可以作为机械结构教学的演示模型，帮助初学者理解弹性触发结构、棘轮咬合结构的工作原理，相比纯理论的讲解，实体模型的演示效果更加直观。建模过程中对所有配合面都做了公差匹配，转轴和轴孔的配合采用H7/g6的间隙配合，保证转动顺畅的同时不会出现明显的晃动间隙，安装孔的位置度公差控制在0.2mm以内，批量安装时不会出现孔位错位无法装配的问题。夹体底部的橡胶垫设计，既可以作为桌面摆件使用时起到防滑作用，避免刮花桌面，也能在夹体触发时起到缓冲作用，降低动作产生的碰撞噪音，适配室内场景的使用需求。
