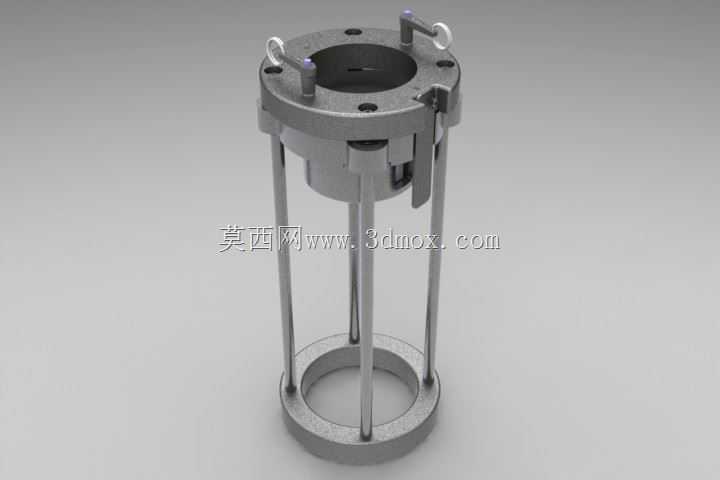

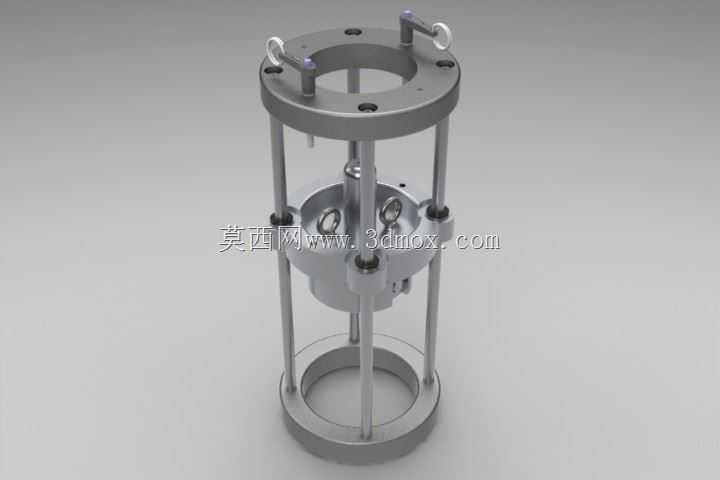

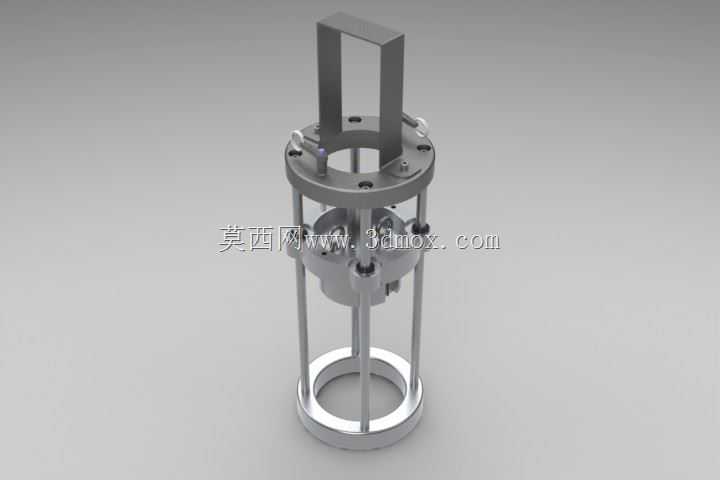

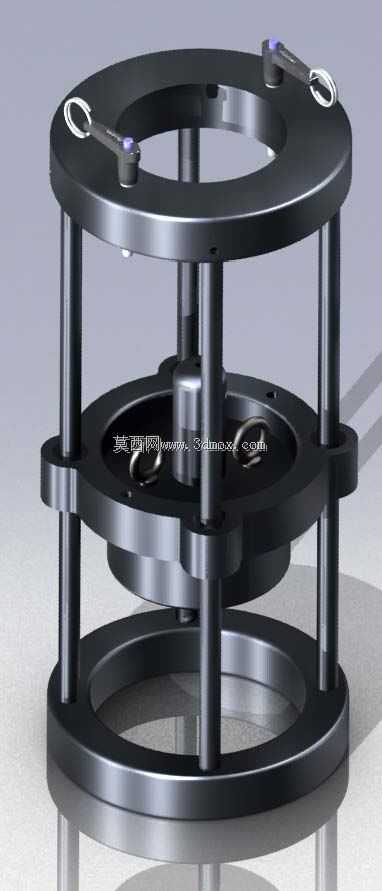

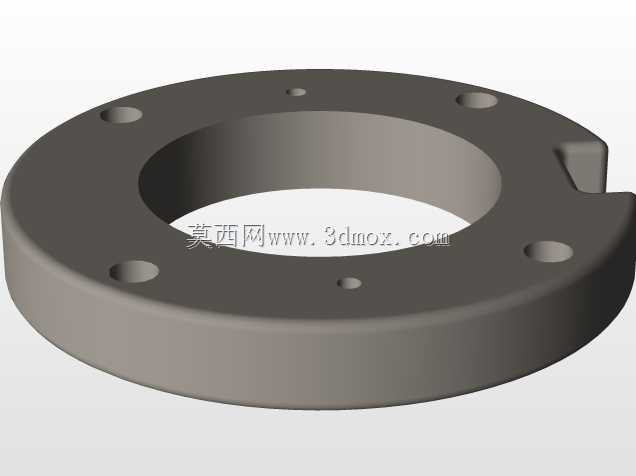

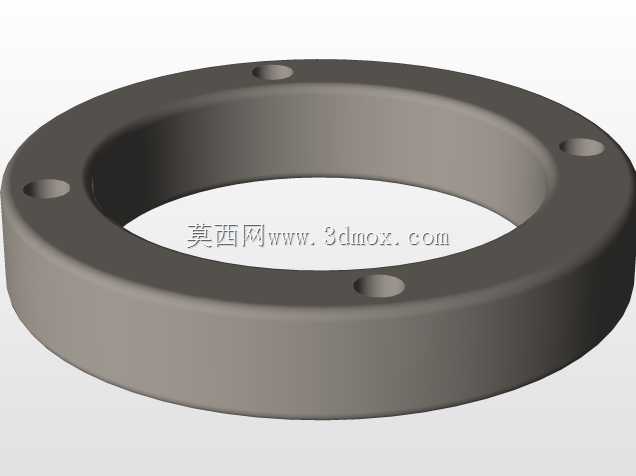

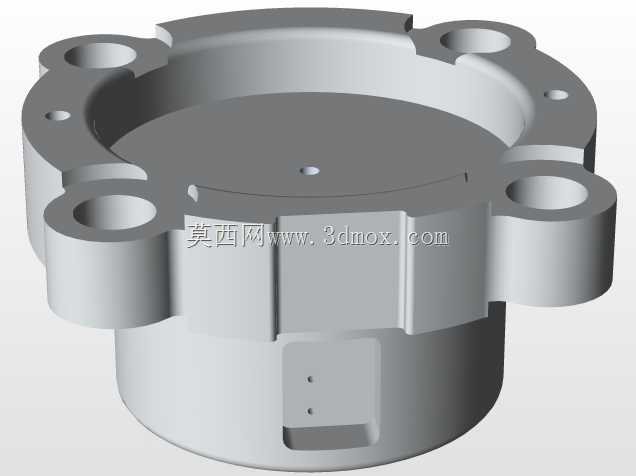

该结构为力学性能测试场景下的冲击试验承载工装,主要应用于材料动态力学性能验证、小型零部件抗冲击性能标定的实验室测试环节,可配合冲击加载头完成不同落锤高度、不同冲击能量下的试样性能测试,覆盖金属小构件、高分子材料样件、电子元器件抗冲击性能校验等多类测试需求,是材料实验室、零部件质检环节常用的测试配套结构。整体采用三层环形板搭配多根导向立柱的框架式布局,上下两层环形板作为结构的固定支撑基准,中间层环形板为试样安装承载平台,四根均布的圆柱导向立柱贯穿三层环形板,通过轴肩与紧定螺钉完成各层板的位置固定,保证整体框架的同轴度与结构刚性,避免冲击加载过程中框架出现侧向偏移影响测试精度。上层环形板预留三个均布的挂装点位,

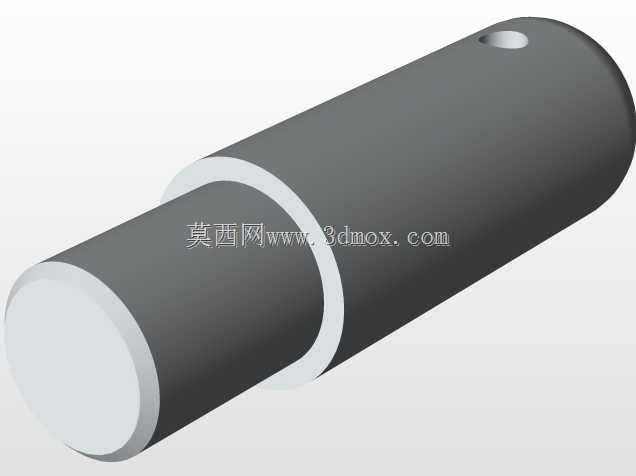

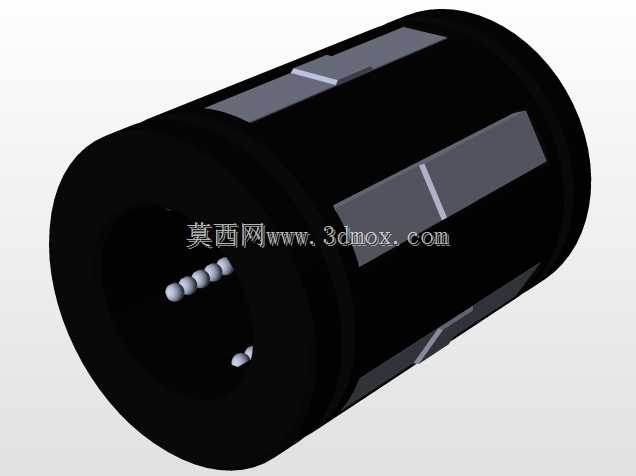

可配套挂钩式挂具实现冲击重锤的悬挂与释放,点位沿环向120°均布,保证重锤释放时的受力均匀性,避免重锤下落过程中出现卡滞或偏摆。中间承载板的中心区域预留试样安装位,可根据不同测试样件的尺寸更换配套的定位夹具,板身开设的减重孔在不降低结构刚性的前提下减少整体自重,同时便于测试过程中观察试样的变形状态。下层环形板作为整个工装的底部安装基准,底面加工有平整的安装贴合面,可通过T型螺栓固定在试验台的T型槽上,安装边界可适配多数标准力学试验台的台面尺寸,无需额外加工过渡转接板即可完成固定。设计过程中优先考虑冲击载荷下的结构稳定性,导向立柱选用高强度合金钢材质,表面做硬化处理,减少重锤导向过程中的磨损,
各层环形板与立柱的配合孔采用H7/h6的间隙配合,既保证装配便利性,又控制配合间隙在合理范围,避免冲击过程中出现框架晃动。环形板的内外径尺寸经过反复校核,在满足试样安装空间、重锤导向行程的前提下,尽可能缩小整体外径尺寸,减少工装占用的试验台空间,同时环板的厚度经过力学仿真验证,可承受最大150J冲击能量下的反作用力,不会出现板件塑性变形。各层板之间的立柱间距经过优化,既给试样装拆、传感器布置预留足够的操作空间,又保证立柱的支撑跨度在合理范围,避免长细比过大导致立柱受冲击时出现弯曲变形。上层挂装点的位置经过重心校核,保证悬挂重锤的重心与工装中心轴线重合,重锤下落过程中沿中心轴线垂直冲击试样,避免侧向分力影响测试数据的准确性。
中间承载板的安装平面做平面度处理,平面度公差控制在0.02mm以内,保证试样安装后与冲击方向垂直,减少测试误差。实际使用过程中,可根据测试需求调整中间层板的上下位置,改变重锤的下落行程,适配不同冲击能量的测试要求,调整时只需松开立柱上的紧定螺钉,移动中间板至目标位置后重新锁紧紧定即可,无需整体拆解工装,操作便捷。工装整体无复杂异形结构,所有零部件均可通过常规车削、铣削加工完成,加工成本低,后期维护时若出现立柱磨损、板件变形,可单独更换对应零部件,无需整体报废。结构的边角处均做倒圆角处理,避免试验操作过程中尖锐边角划伤操作人员,同时减少应力集中点,提升结构的抗疲劳性能。冲击测试过程中,框架的受力可通过立柱均匀传递至下层安装板,再分散到试验台台面,不会出现局部应力过大导致的工装损坏,长期反复冲击使用下仍能保持结构精度稳定。
