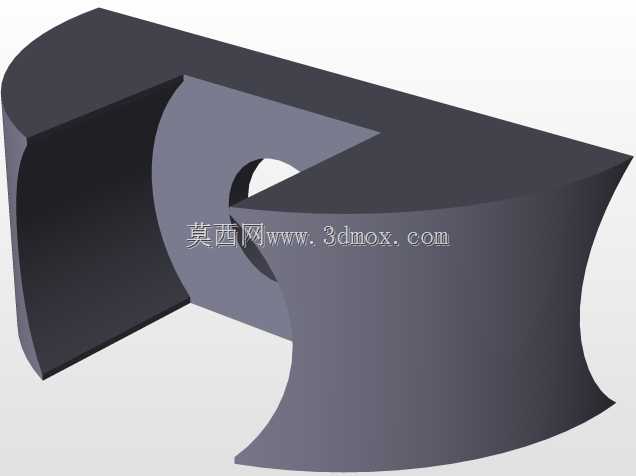

机床夹具用圆柱式侧边夹紧定位组件

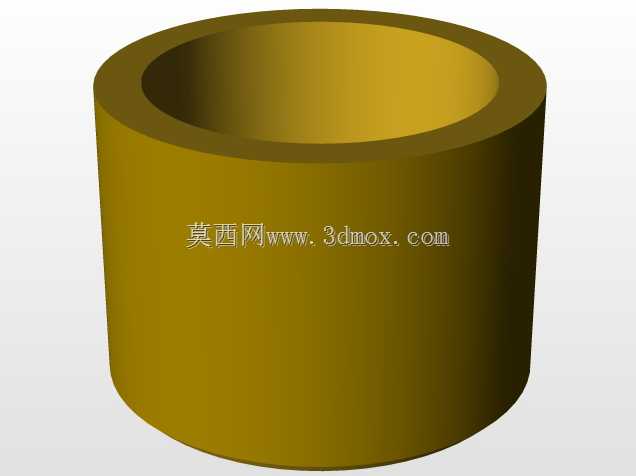

　　和安装孔的配合间隙可控制在0.02mm以内，保证组件安装后的位置精度，避免长期受夹紧反力出现位置偏移。组件顶部设置了带环形凸台的压头结构，压头表面做了硬化处理，硬度可达HRC55以上，和工件接触时不会因为反复夹紧出现压痕、凹陷，压头和内部的驱动件采用浮动连接，即使工件被夹紧面存在0.5°以内的角度偏差，压头也能自适应贴合工件表面，保证夹紧力均匀分布，不会出现局部应力集中压伤工件表面的问题。筒体侧面设置了两个功能接口，一个是用于驱动内部夹紧机构的操作接口，采用内六角孔结构，可使用标准内六角扳手进行操作，操作时的旋转行程对应压头的伸缩行程，单圈旋转对应的压头进给量为1.5mm，操作人员可根据工件的材质、刚性调整夹紧力大小，这款侧边夹紧定位组件，是机床工装夹具体系里常用的侧向压紧定位元件，多应用在数控铣床、加工中心、专用组合机床的工装台面上，针对中小型轴类、盘类、异形块状零件的侧向定位与夹紧作业设计，也可适配在自动化生产线的工件定位工位，作为辅助夹紧单元限制工件的侧向自由度，避免加工过程中工件受切削力作用出现位移、振颤问题。从结构设计来看，主体采用圆柱式筒体结构，整体外轮廓为规则圆柱形态，这种形态的优势在于安装时可直接嵌入工装台的标准圆形安装孔内，不需要额外加工复杂的异形安装槽，安装时仅需通过筒体侧面的锁紧孔拧入紧定螺钉，即可完成组件在工装板上的固定，安装边界适配常规工装板的10-50mm厚度区间，筒体的外径公差控制在h7级别，

　　针对薄壁类零件可适当减小夹紧行程避免工件变形，针对重型切削工况可加大夹紧行程保证足够的夹持力；另一个是侧向定位孔，可插入定位销作为辅助定位基准，和工装台的定位孔配合实现组件本身的位置精度校准，保证多个同类型夹紧组件安装后的位置一致性，满足多工位同步夹紧的工装设计需求。在实际生产场景中，这类边夹组件常和台虎钳、压板、定位块等其他夹具元件配合使用，比如在加工小型液压阀块的侧向孔系时，可在工装台的四个角位置各安装一个该类边夹，从四个侧向方向对阀块进行定位夹紧，相比传统的顶部压板结构，不会遮挡工件顶部的加工区域，刀具可从上方完整覆盖所有加工面，不需要二次装夹即可完成所有顶面、侧向孔的加工，有效减少装夹辅助时间，提升加工效率。设计过程中，

　　内部的驱动螺纹采用梯形螺纹结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，可承受更大的轴向夹紧力，长期反复使用不会出现螺纹滑牙、磨损过快的问题，螺纹副之间填充了耐高温润滑脂，即使在切削热传导导致组件温度升至80℃的工况下，依然能保证操作顺畅，不会出现卡滞、拧不动的问题。筒体底部设置了防尘密封结构，可阻挡切削液、金属切屑进入组件内部，避免切屑卡滞内部运动部件，日常维护仅需定期在操作接口处注入少量润滑油即可，不需要完全拆解清理，降低了工装的维护成本。从安装尺寸来看，组件的整体高度根据适配的工装场景分为不同规格，常规款的整体高度为外径的1.2倍，压头的最大伸出量为外径的0.3倍，可满足大部分常规厚度工件的夹紧需求，

　　当需要夹紧厚度更大的工件时，可在组件底部加装调整垫片，提升组件的整体安装高度，适配不同的工件装夹高度需求。在自动化生产线的应用场景中，该组件的操作接口可适配气动扳手的驱动头，实现自动夹紧、松开的动作，不需要人工手动操作，可接入生产线的PLC控制系统，和工件输送、加工工位的动作逻辑联动，实现工件装夹环节的自动化作业，相比传统的气动夹紧缸，该组件的结构更紧凑，占用的工装安装空间更小，不需要布置复杂的气路管线，适合在安装空间受限的紧凑化工装中使用。针对不同的工件材质，压头的接触面可更换不同的材质镶件，比如夹紧铜、铝等软质有色金属工件时，可更换铜质或者尼龙材质的压头镶件，避免夹伤工件表面；夹紧钢材、铸铁等硬质工件时，可使用硬质合金镶件的压头，提升耐磨性能，延长组件的使用寿命。
